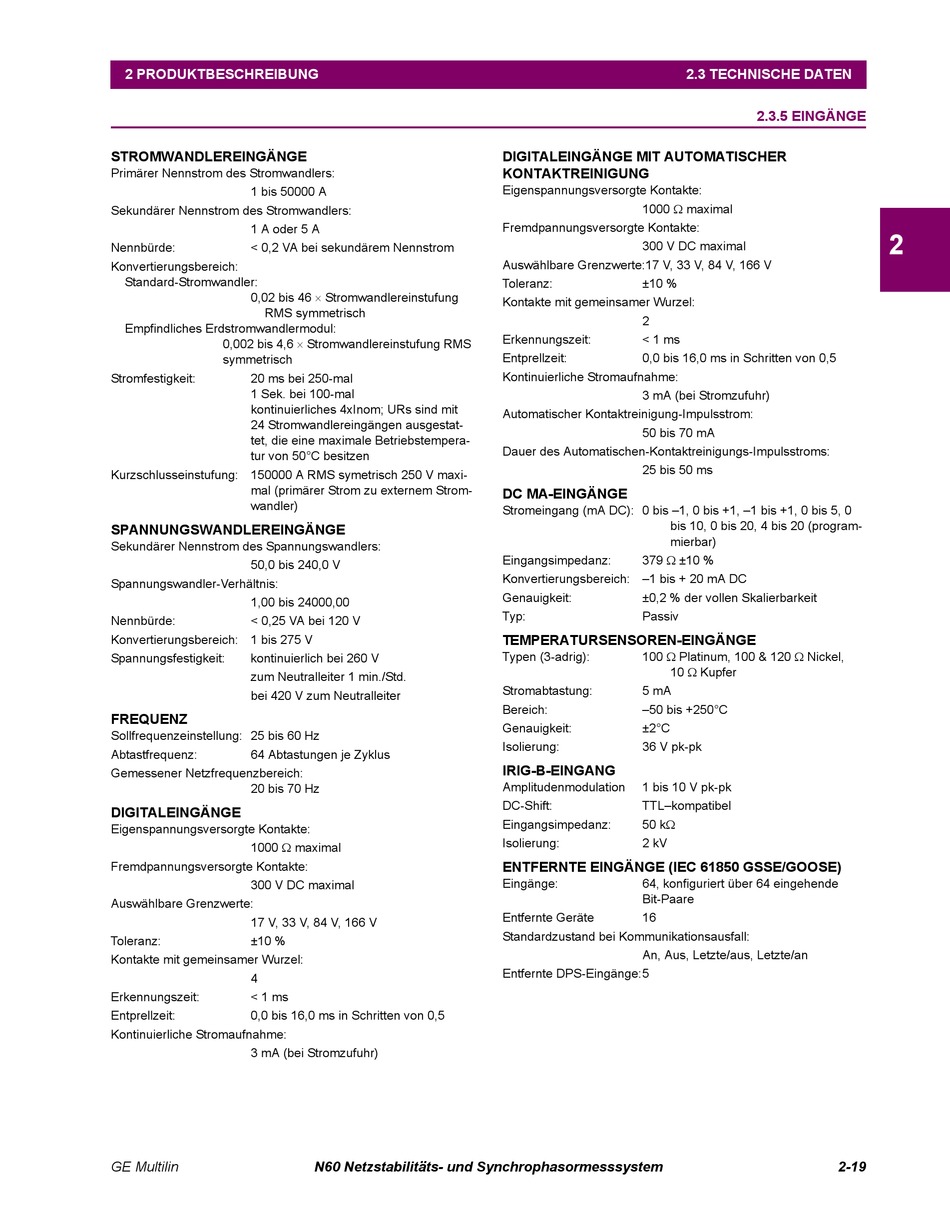

2 PRODUKTBESCHREIBUNG
STROMWANDLEREINGÄNGE
Primärer Nennstrom des Stromwandlers:
1 bis 50000 A
Sekundärer Nennstrom des Stromwandlers:
1 A oder 5 A
Nennbürde:
< 0,2 VA bei sekundärem Nennstrom
Konvertierungsbereich:
Standard-Stromwandler:
0,02 bis 46 Stromwandlereinstufung
RMS symmetrisch
Empfindliches Erdstromwandlermodul:
0,002 bis 4,6 Stromwandlereinstufung RMS
symmetrisch
Stromfestigkeit:
20 ms bei 250-mal
1 Sek. bei 100-mal
kontinuierliches 4xInom; URs sind mit
24 Stromwandlereingängen ausgestat-
tet, die eine maximale Betriebstempera-
tur von 50°C besitzen
Kurzschlusseinstufung: 150000 A RMS symetrisch 250 V maxi-
mal (primärer Strom zu externem Strom-
wandler)
SPANNUNGSWANDLEREINGÄNGE
Sekundärer Nennstrom des Spannungswandlers:
50,0 bis 240,0 V
Spannungswandler-Verhältnis:
1,00 bis 24000,00
Nennbürde:
< 0,25 VA bei 120 V
Konvertierungsbereich: 1 bis 275 V
Spannungsfestigkeit:
kontinuierlich bei 260 V
zum Neutralleiter 1 min./Std.
bei 420 V zum Neutralleiter
FREQUENZ
Sollfrequenzeinstellung: 25 bis 60 Hz
Abtastfrequenz:
64 Abtastungen je Zyklus
Gemessener Netzfrequenzbereich:
20 bis 70 Hz
DIGITALEINGÄNGE
Eigenspannungsversorgte Kontakte:
1000 maximal
Fremdpannungsversorgte Kontakte:
300 V DC maximal
Auswählbare Grenzwerte:
17 V, 33 V, 84 V, 166 V
Toleranz:
±10 %
Kontakte mit gemeinsamer Wurzel:
4
Erkennungszeit:
< 1 ms
Entprellzeit:
0,0 bis 16,0 ms in Schritten von 0,5
Kontinuierliche Stromaufnahme:
3 mA (bei Stromzufuhr)
GE Multilin
N60 Netzstabilitäts- und Synchrophasormesssystem
DIGITALEINGÄNGE MIT AUTOMATISCHER
KONTAKTREINIGUNG
Eigenspannungsversorgte Kontakte:
1000 maximal
Fremdpannungsversorgte Kontakte:
300 V DC maximal
Auswählbare Grenzwerte:17 V, 33 V, 84 V, 166 V
Toleranz:
±10 %
Kontakte mit gemeinsamer Wurzel:
2
Erkennungszeit:
< 1 ms
Entprellzeit:
0,0 bis 16,0 ms in Schritten von 0,5
Kontinuierliche Stromaufnahme:
3 mA (bei Stromzufuhr)
Automatischer Kontaktreinigung-Impulsstrom:
50 bis 70 mA
Dauer des Automatischen-Kontaktreinigungs-Impulsstroms:
25 bis 50 ms
DC MA-EINGÄNGE
Stromeingang (mA DC): 0 bis –1, 0 bis +1, –1 bis +1, 0 bis 5, 0
bis 10, 0 bis 20, 4 bis 20 (program-
mierbar)
379 ±10 %
Eingangsimpedanz:
Konvertierungsbereich: –1 bis + 20 mA DC
Genauigkeit:
±0,2 % der vollen Skalierbarkeit
Typ:
Passiv
TEMPERATURSENSOREN-EINGÄNGE
100 Platinum, 100 & 120 Nickel,
Typen (3-adrig):
10 Kupfer
Stromabtastung:
5 mA
Bereich:
–50 bis +250°C
Genauigkeit:
±2°C
Isolierung:
36 V pk-pk
IRIG-B-EINGANG
Amplitudenmodulation
1 bis 10 V pk-pk
DC-Shift:
TTL–kompatibel
Eingangsimpedanz:
50 k
Isolierung:
2 kV
ENTFERNTE EINGÄNGE (IEC 61850 GSSE/GOOSE)
Eingänge:
64, konfiguriert über 64 eingehende
Bit-Paare
Entfernte Geräte
16
Standardzustand bei Kommunikationsausfall:
An, Aus, Letzte/aus, Letzte/an
Entfernte DPS-Eingänge:5
2.3 TECHNISCHE DATEN
2.3.5 EINGÄNGE
2-19
