ANHANG C
Die nachfolgende Vorgehensweise beschreibt die Aktualisierung eines N60 mit der neuen Konfiguration einer SCD-Datei
mit der EnerVista UR Setup Software.
1.

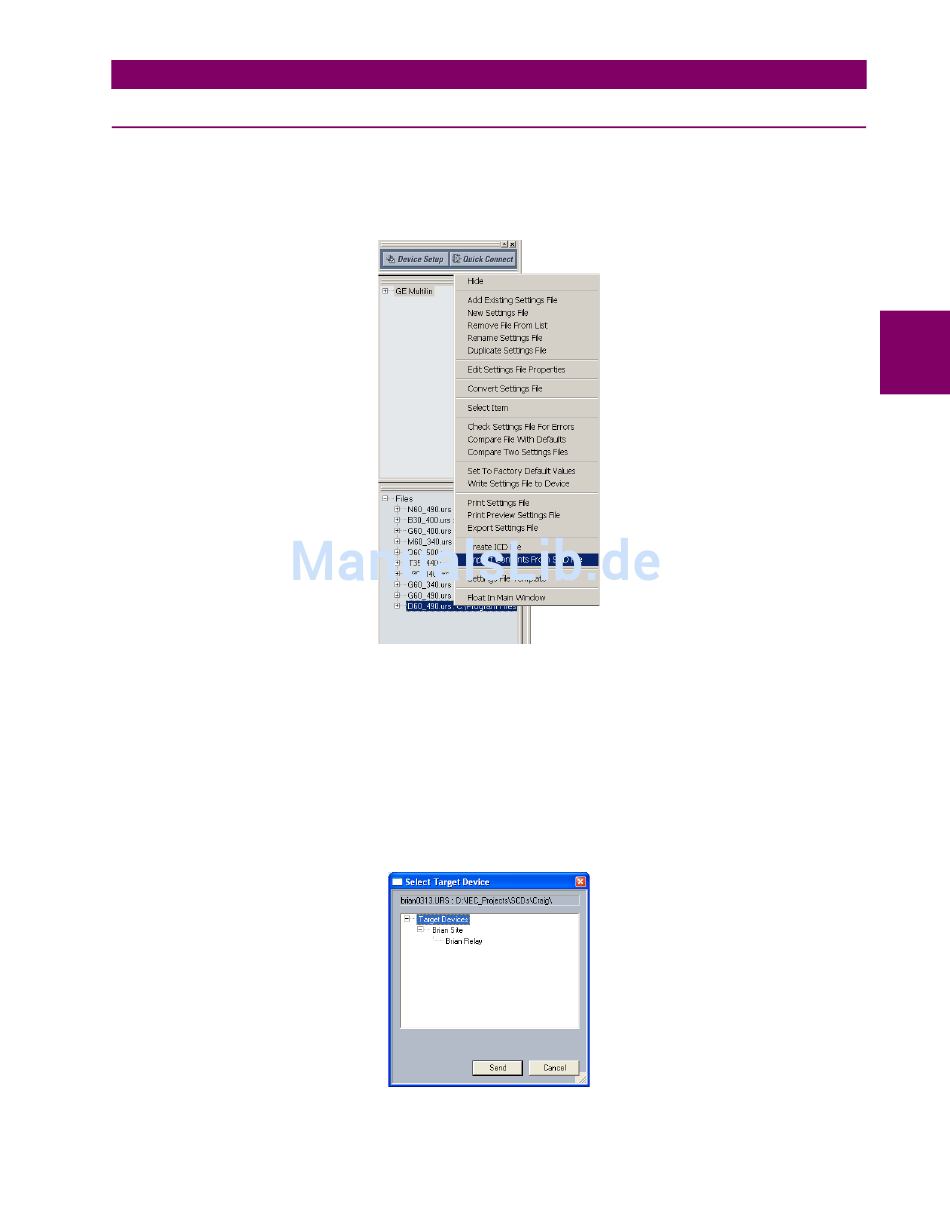

Klicken Sie mit der rechten Maustaste auf eine beliebige Position des Dateienfensters, und wählen Sie die Funktion
Inhalte aus SCD-Datei importieren aus.
2.
Wählen Sie die gespeicherte SCD-Datei aus, und klicken Sie auf Öffnen.
3.
Die Software öffnet die SCD-Datei und fordert den Benutzer dann auf, eine Einstellungsdatei für die UR-Serie zu spei-
chern. Wählen Sie einen Speicherort und einen Namen für die URS-Datei (Geräteeinstellungsdatei der UR-Serie) aus.
Wenn in der SCD-Datei mehrere GE Multilin IEDs definiert sind, fordert die Software den Benutzer auf, eine UR-
Serien-Einstellungsdatei für jedes IED zu speichern.
4.
Nach dem Erstellen der URS-Datei können Sie (bei Bedarf) einzelne Einstellungen ändern.
5.
Um das Schutzgerät mit den neuen Einstellungen zu aktualisieren, klicken Sie in der Einstellungsstruktur mit der rech-
ten Maustaste auf die Einstellungsdatei und wählen Sie die Funktion Einstellungsdatei auf Gerät schreiben aus.
6.
Die Software fordert zur Auswahl des Zielgeräts auf. Wählen Sie das Zielgerät aus der angezeigten Liste aus, und kli-
cken Sie auf Senden. Die neuen Einstellungen werden auf das ausgewählte Gerät aktualisiert.
GE Multilin
C.5 IEC 61850-IMPLEMENTIERUNG ÜBER ENERVISTA UR SETUP
C.5.6 IMPORTIEREN EINER SCD-DATEI MIT ENERVISTA UR SETUP
N60 Netzstabilitäts- und Synchrophasormesssystem
C
C-25
