Tabelle 29: Maße für Stopfbuchspackung
Baugröße
Stopfbuchspackungsraum
Ø d
i
32
45
50
45
65
45
100
56
125
66
150
78
200
78
250
90
7 Wartung/Instandhaltung
3. Wellenhülse 523.3 mit den rotierenden Teilen der ersten Gleitringdichtung
433.4 auf Welle montieren.
4. Stationären Ring der ersten Gleitringdichtung 433.4 auf den Zwischenring 509.1
montieren.
5. O-Ring 412.7 einsetzen und Zwischenring 509.1 auf Dichtungsgehäuse 441.2
schieben.
6. Rotierende Teile der zweiten Gleitringdichtung 433.3 (bei Tandem) auf
Wellenhülse 523.3 montieren.
7. Gewindestift der rotierenden Teile der zweiten Gleitringdichtung 433.4 durch
die Öffnung des Zwischenrings festschrauben (außer bei Quench).
8. Verschlussschraube 903.18 einschrauben.
9. Passfeder 940.5 eninsetzen.
10. Dichtungsdeckel 130.1 mit Flachdichtung 400.1 und stationärem Ring der
zweiten Gleitringdichtung 433.4 (bei Tandem) und Radial-Dichtring 421.4 (bei
Quench) auf Zwischenring 509.1 schieben.
11. Muttern 920.3 einsetzen und anziehen.
12. Mutter 920.1 und Lagergehäuse 350.1 mit der dazugehörenden Abdichtung,
Abstandshülse 525.1 und O-Ring 412.10 montieren.
13. Rohrverschraubungen 731.8 und 731.9 (für Thermosiphon o. Ä.) einsetzen.
14. Zirkulationsleitung 710.2 anschließen.
15. Berührungsschutze an den Öffnungen des Lagergehäuses 350.1 befestigen.
7.5.3.2 Stopfbuchspackung einbauen
l

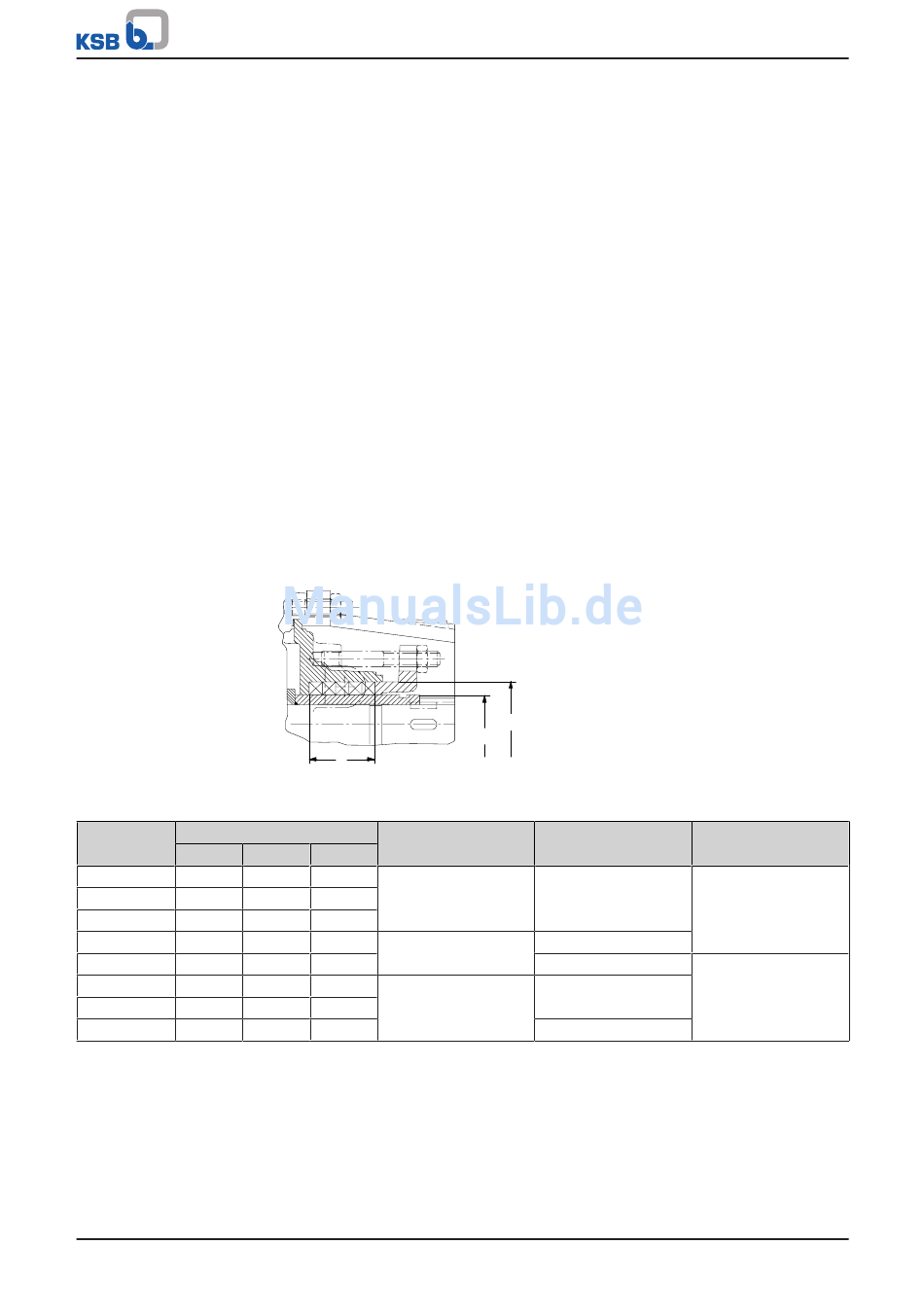

Abb. 45: Stopfbuchspackungsraum
Packungsquerschnitt
Ø d
l
a
65
50
65
50
65
50
80
60
□ 12,5
90
72
110
96
110
96
122
96
Liegt der Eintrittsdruck am Saugstutzen unter 1 bar absolut, ist die
Stopfbuchspackung mit einem Sperrring zu versehen.
Die entsprechende Sperrflüssigkeit ist eine saubere Fremdflüssikgeit.
Erforderliche Kenndaten:
▪ Die Menge beträgt 1 l/min
▪ Der Sperrdruck muss 0,5 bar über dem Druck im Dichtungsraum liegen.
▪ Der Sperrdruck muss immer mindestens 0,1 bar relativ entsprechen.
Multitec / Multitec-RO
d a
d i
Länge
Packungsschnur
□ 10
≈ 181
≈ 223
≈ 254
□ 16
≈ 306
≈ 346
Anzahl
Packungsringe
5
6
81 von 112
