7 Wartung/Instandhaltung
Die allgemeine Vorgehensweise ist wie folgt:
ü Pumpe ist entleert.
ü Lager sind ausgebaut. (ð Kapitel 7.4.4.3, Seite 64)
1. Berührungsschutze an den Öffnungen des Lagergehäuses 350.1 entfernen.
2. O-Ring 412.10 ausbauen.
3. Abstandshülse 525.1 abziehen.
4. Hilfsverrohrung (Zirkulation usw.) abbauen (je nach Ausführung).
5. Muttern 920.3 an der Patrone lösen.
6. Mutter 920.1 lösen und Lagergehäuse 350.1 mit der dazugehörenden
Abdichtung abbauen.
7. Patrone 443.1 und Flachdichtung 400.1 abnehmen.
8. Passfeder 940.2 bzw. 940.5 entfernen.
9. Wellenhülse 523.6 abziehen.
Zum Anbringen einer Abziehvorrichtung können die 2 Bohrungen in der
Wellenhülse verwendet werden.
10. Dichtungsgehäuse 441.2 mit O-Ring 412.5 und beiden Stiftschrauben 902.2
abnehmen.
11. O-Ring 412.4 entfernen.

7.4.5.1.5 Doppelgleitringdichtung ausbauen

Die Anordnung der Gleitringdichtung "Tandem" oder "Back-to-back-Anordnung"
werden je nach Kundenanforderung eingebaut. Dabei existiert eine Vielzahl von
Varianten, Modellen und Marken. Für den Ausbau dieser Gleitringdichtungsvarianten
gelten die Gesamtzeichnung sowie die ausgehändigte Dokumentation. Im
Zweifelsfall Rücksprache mit dem Hersteller nehmen.
Die allgemeine Vorgehensweise ist wie folgt:
Back-to-back-Anordnung

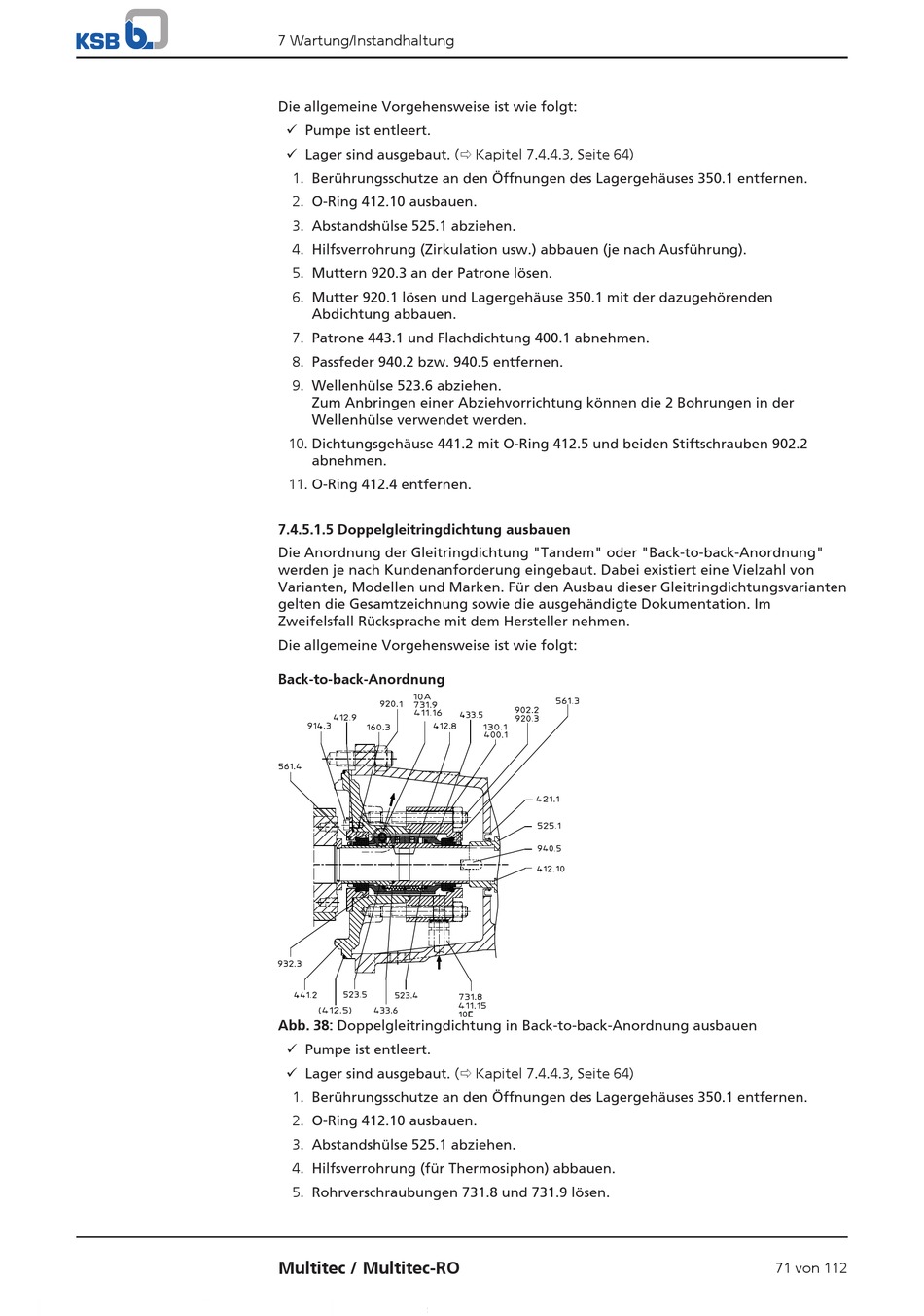

Abb. 38: Doppelgleitringdichtung in Back-to-back-Anordnung ausbauen
ü Pumpe ist entleert.
ü Lager sind ausgebaut. (ð Kapitel 7.4.4.3, Seite 64)
1. Berührungsschutze an den Öffnungen des Lagergehäuses 350.1 entfernen.
2. O-Ring 412.10 ausbauen.
3. Abstandshülse 525.1 abziehen.
4. Hilfsverrohrung (für Thermosiphon) abbauen.
5. Rohrverschraubungen 731.8 und 731.9 lösen.
Multitec / Multitec-RO
71 von 112
