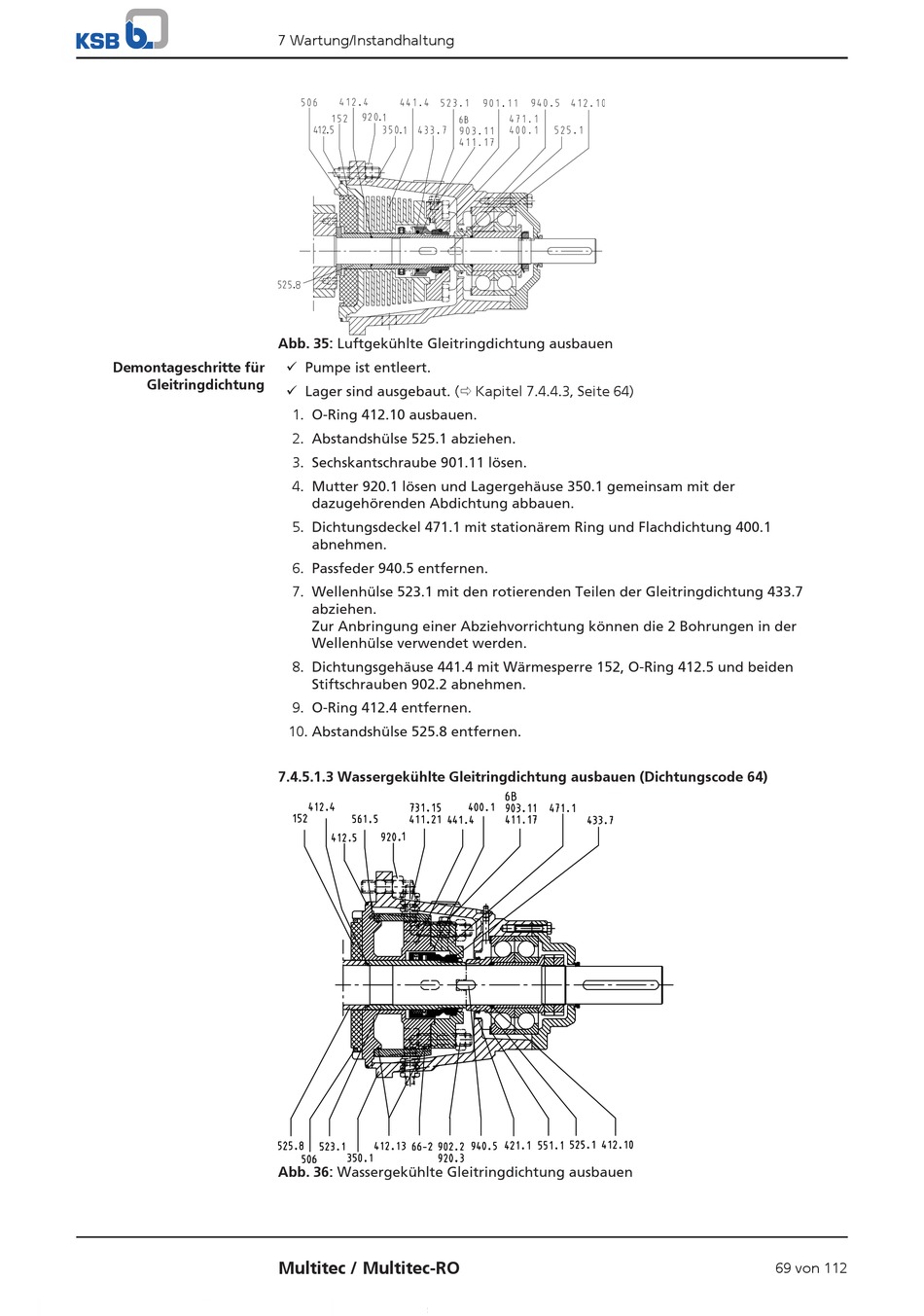

KSB Multitec-RO Betriebs- Und Montageanleitung Seite 69

7 Wartung/Instandhaltung
Abb. 35: Luftgekühlte Gleitringdichtung ausbauen
Demontageschritte für
ü Pumpe ist entleert.
Gleitringdichtung
ü Lager sind ausgebaut. (ð Kapitel 7.4.4.3, Seite 64)
7.4.5.1.3 Wassergekühlte Gleitringdichtung ausbauen (Dichtungscode 64)
Abb. 36: Wassergekühlte Gleitringdichtung ausbauen
Multitec / Multitec-RO
1. O-Ring 412.10 ausbauen.
2. Abstandshülse 525.1 abziehen.
3. Sechskantschraube 901.11 lösen.
4. Mutter 920.1 lösen und Lagergehäuse 350.1 gemeinsam mit der
dazugehörenden Abdichtung abbauen.
5. Dichtungsdeckel 471.1 mit stationärem Ring und Flachdichtung 400.1
abnehmen.
6. Passfeder 940.5 entfernen.
7. Wellenhülse 523.1 mit den rotierenden Teilen der Gleitringdichtung 433.7
abziehen.
Zur Anbringung einer Abziehvorrichtung können die 2 Bohrungen in der
Wellenhülse verwendet werden.
8. Dichtungsgehäuse 441.4 mit Wärmesperre 152, O-Ring 412.5 und beiden
Stiftschrauben 902.2 abnehmen.
9. O-Ring 412.4 entfernen.
10. Abstandshülse 525.8 entfernen.
