a)
1
A
A
2
1

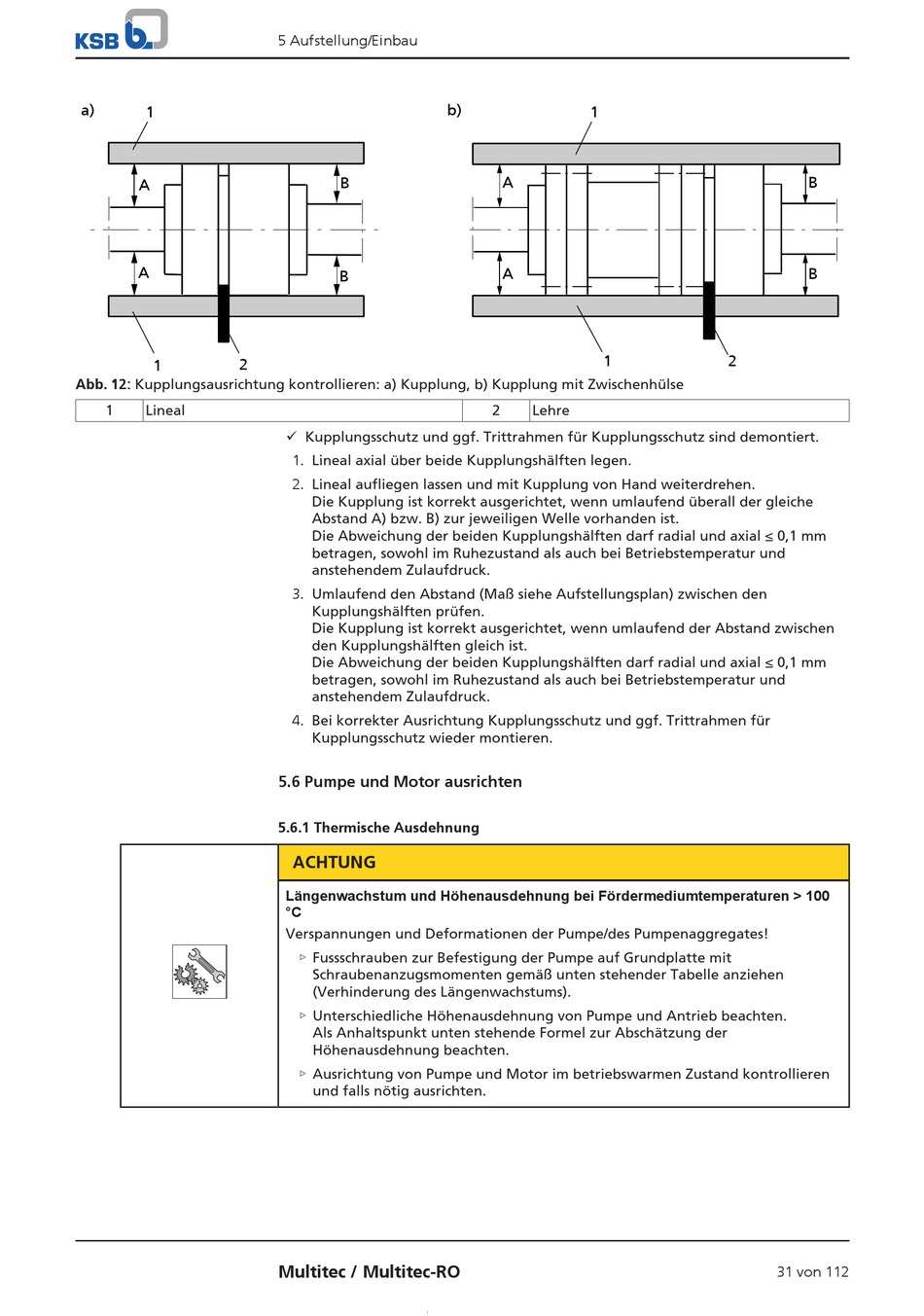

Abb. 12: Kupplungsausrichtung kontrollieren: a) Kupplung, b) Kupplung mit Zwischenhülse
1 Lineal
5 Aufstellung/Einbau
b)
B
B
ü Kupplungsschutz und ggf. Trittrahmen für Kupplungsschutz sind demontiert.
1. Lineal axial über beide Kupplungshälften legen.
2. Lineal aufliegen lassen und mit Kupplung von Hand weiterdrehen.
Die Kupplung ist korrekt ausgerichtet, wenn umlaufend überall der gleiche
Abstand A) bzw. B) zur jeweiligen Welle vorhanden ist.
Die Abweichung der beiden Kupplungshälften darf radial und axial ≤ 0,1 mm
betragen, sowohl im Ruhezustand als auch bei Betriebstemperatur und
anstehendem Zulaufdruck.
3. Umlaufend den Abstand (Maß siehe Aufstellungsplan) zwischen den
Kupplungshälften prüfen.
Die Kupplung ist korrekt ausgerichtet, wenn umlaufend der Abstand zwischen
den Kupplungshälften gleich ist.
Die Abweichung der beiden Kupplungshälften darf radial und axial ≤ 0,1 mm
betragen, sowohl im Ruhezustand als auch bei Betriebstemperatur und
anstehendem Zulaufdruck.
4. Bei korrekter Ausrichtung Kupplungsschutz und ggf. Trittrahmen für
Kupplungsschutz wieder montieren.

5.6 Pumpe und Motor ausrichten

5.6.1 Thermische Ausdehnung

ACHTUNG
Längenwachstum und Höhenausdehnung bei Fördermediumtemperaturen > 100
°C
Verspannungen und Deformationen der Pumpe/des Pumpenaggregates!
▷ Fussschrauben zur Befestigung der Pumpe auf Grundplatte mit
Schraubenanzugsmomenten gemäß unten stehender Tabelle anziehen
(Verhinderung des Längenwachstums).
▷ Unterschiedliche Höhenausdehnung von Pumpe und Antrieb beachten.
Als Anhaltspunkt unten stehende Formel zur Abschätzung der
Höhenausdehnung beachten.
▷ Ausrichtung von Pumpe und Motor im betriebswarmen Zustand kontrollieren
und falls nötig ausrichten.
Multitec / Multitec-RO
1
A
A
1
2 Lehre
B
B
2
