7 Wartung/Instandhaltung
Ölschmierung mit Radialdichtring
a)
d)

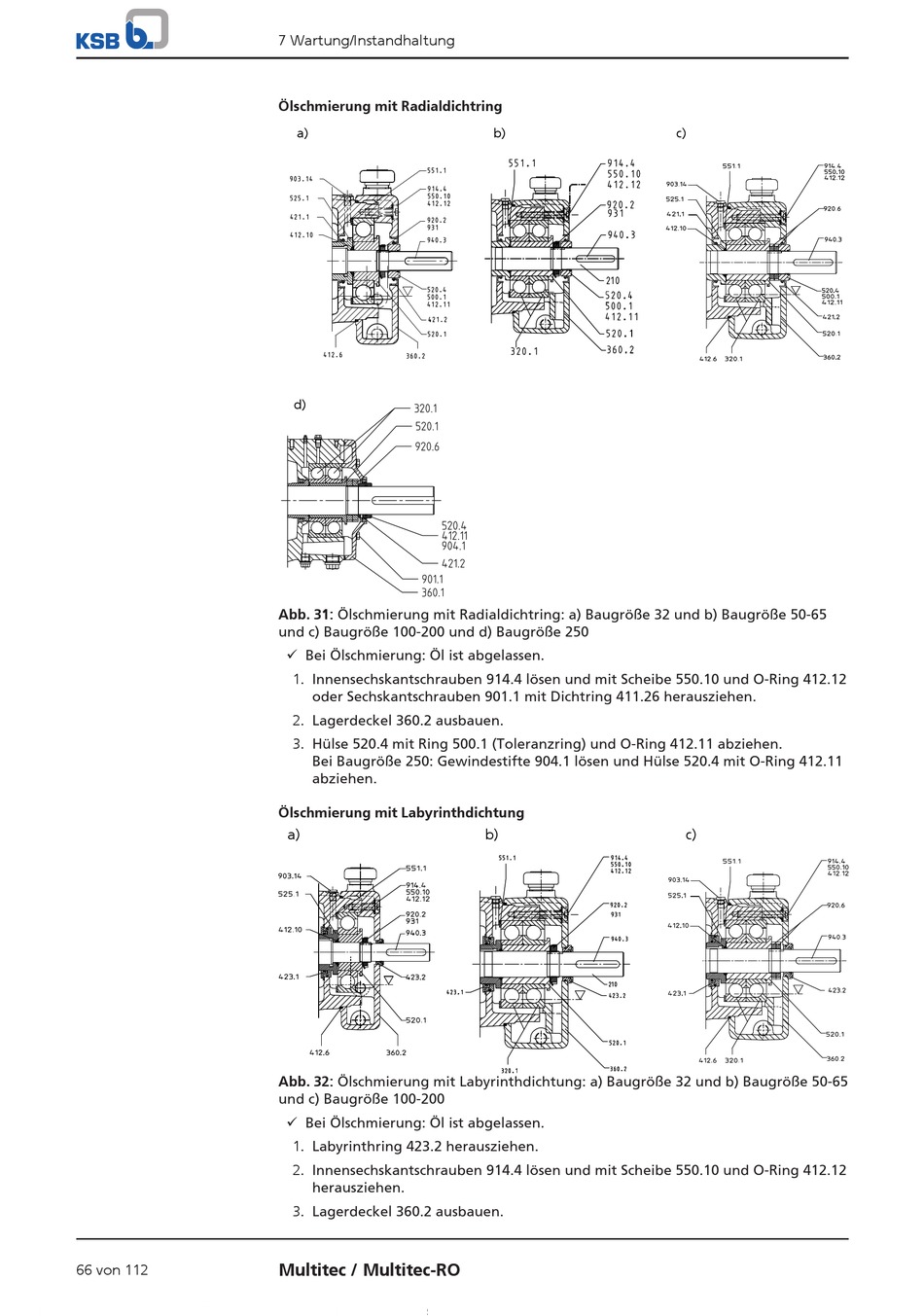

Abb. 31: Ölschmierung mit Radialdichtring: a) Baugröße 32 und b) Baugröße 50-65
und c) Baugröße 100-200 und d) Baugröße 250
ü Bei Ölschmierung: Öl ist abgelassen.
1. Innensechskantschrauben 914.4 lösen und mit Scheibe 550.10 und O-Ring 412.12
oder Sechskantschrauben 901.1 mit Dichtring 411.26 herausziehen.
2. Lagerdeckel 360.2 ausbauen.
3. Hülse 520.4 mit Ring 500.1 (Toleranzring) und O-Ring 412.11 abziehen.
Bei Baugröße 250: Gewindestifte 904.1 lösen und Hülse 520.4 mit O-Ring 412.11
abziehen.
Ölschmierung mit Labyrinthdichtung
a)
Abb. 32: Ölschmierung mit Labyrinthdichtung: a) Baugröße 32 und b) Baugröße 50-65
und c) Baugröße 100-200
ü Bei Ölschmierung: Öl ist abgelassen.
1. Labyrinthring 423.2 herausziehen.
2. Innensechskantschrauben 914.4 lösen und mit Scheibe 550.10 und O-Ring 412.12
herausziehen.
3. Lagerdeckel 360.2 ausbauen.
