Glossar Glossar Druckleitung Rohrleitung, die am Druckstutzen angeschlossen Wirkungsgradklasse nach IEC 60034-30: 2 = High Efficiency (IE = International Efficiency) Wirkungsgradklasse nach IEC 60034-30: 3 = Premium Efficiency (IE = International Efficiency) Wirkungsgradklasse nach IEC TS 60034-30-2:2016 = Super Premium Efficiency (IE = International Efficiency) Pumpe Maschine ohne Antrieb, Komponenten oder Zubehörteile Pumpenaggregat...
Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unverzüglich die nächst gelegene KSB Serviceeinrichtung zu benachrichtigen. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal.
Seite 7
1 Allgemeines Symbol Bedeutung Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt. Movitec VCI 7 von 48...
2 Sicherheit 2 Sicherheit Alle in diesem Kapitel aufgeführten Hinweise bezeichnen eine Gefährdung mit GEFAHR hohem Risikograd. 2.1 Kennzeichnung von Warnhinweisen Tabelle 3: Merkmale von Warnhinweisen Symbol Erklärung GEFAHR GEFAHR Dieses Signalwort kennzeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
2 Sicherheit ▪ Die Pumpe darf nur die im Datenblatt oder die in der Dokumentation der betreffenden Ausführung beschriebenen Medien fördern. ▪ Die Pumpe nie ohne Fördermedium betreiben. ▪ Die Angaben zu Mindestförderstrom im Datenblatt oder in der Dokumentation beachten (z. B. Vermeidung von Überhitzungsschäden, Lagerschäden). ▪...
2 Sicherheit 2.7 Sicherheitshinweise für den Betreiber/Bediener ▪ Bauseitigen Berührungsschutz für heiße, kalte und bewegende Teile anbringen und dessen Funktion prüfen. ▪ Den Berührungsschutz während des Betriebs nicht entfernen. ▪ Schutzausrüstung für Personal zur Verfügung stellen und verwenden. ▪ Leckagen (z. B. der Wellendichtung) gefährlicher Fördermedien (z. B. explosiv, giftig, heiß) so abführen, dass keine Gefährdung für Personen und die Umwelt entsteht.
3 Transport/Zwischenlagerung/Entsorgung 3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren Pumpenaggregat transportieren GEFAHR Unsachgemäßer Transport...
3 Transport/Zwischenlagerung/Entsorgung Abb. 1: Pumpenaggregat transportieren Pumpenaggregat abstellen WARNUNG Falsche Aufstellung/Falsches Abstellen Personenschäden und Sachschäden! ▷ Pumpenaggregat senkrecht mit Motor nach oben aufstellen. ▷ Pumpenaggregat mit geeigneten Mitteln gegen Kippen und Umfallen sichern. ▷ Gewichtsangaben im Datenblatt/Typenschild beachten. 3.3 Lagerung/Konservierung Wenn die Inbetriebnahme längere Zeit nach der Lieferung erfolgt, folgenden Maßnahmen durchführen: ACHTUNG Beschädigung durch Feuchtigkeit, Schmutz oder Schädlinge bei der Lagerung...
4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 11, Seite 45) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Adresse heruntergeladen werden: www.ksb.com/certificate_of_decontamination Bei +20 °C Optional: -10 °C bis +55 °C Movitec VCI 13 von 48...

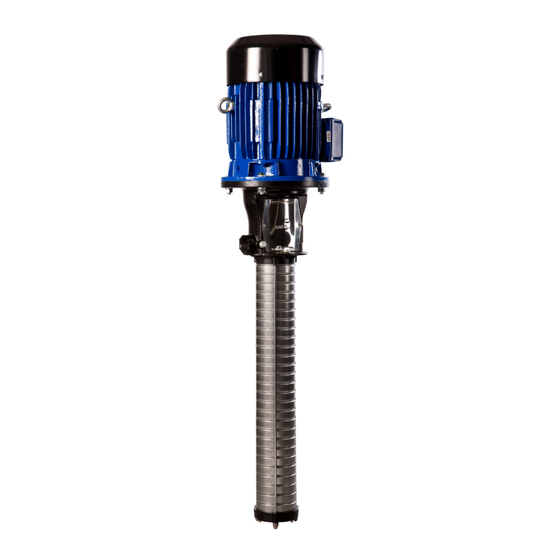

4 Beschreibung Pumpe/Pumpenaggregat 4 Beschreibung Pumpe/Pumpenaggregat 4.1 Allgemeine Beschreibung ▪ Mehrstufige Hochdruck-Eintauchkreiselpumpe Pumpe zum Fördern von Flüssigkeiten in Verbindung mit Werkzeugmaschinen, Kondensatförderung, Flüssigkeitsförderung in Industriewaschmaschinen und in ähnlichen Einsatzgebieten. 4.2 Benennung Tabelle 5: Beispiel Benennung Position 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 Auf Typenschild und Datenblatt angegeben Nur auf dem Datenblatt angegeben Tabelle 6: Bedeutung Benennung...
Seite 15
230/400 V - IE2 400/690 V - IE2 EXM IEC, Movitec 230 V, Einphasen 0,37/0,55 kW, ohne IE-Klassifikation 230/400 V - IE3 400/690 V - IE3 230/400 V - IE4 (KSB SuPremE) 400/690 V - IE4 (KSB SuPremE) PumpMeter Mit PumpMeter Ohne PumpMeter Standard Eines oder mehrere Teile nicht Standard...
4 Beschreibung Pumpe/Pumpenaggregat 4.5 Aufbau und Wirkungsweise Abb. 3: Schnittbild Saugstutzen Stufengehäuse Druckstutzen Ausführung Das Pumpenaggregat ist mit einem axialen Strömungseintritt und einem radialen Strömungsaustritt ausgeführt. Die Länge des Stufengehäuses ist abhängig von der Anzahl der Stufen. Das Aggregat wird auf der Abdeckplatte eines Behälters montiert. Optional ist das Stufengehäuse durch eine oder mehrere leere Stufen, so genannte Blindstufen, erweiterbar, um flexible Behälter-Eintauchtiefen zu realisieren.
5 Aufstellung/Einbau 5.4 Rohrleitungen 5.4.1 Rohrleitung anschließen GEFAHR Überschreitung der zulässigen Belastungen an den Pumpenstutzen Lebensgefahr durch austretendes heißes, toxisches, ätzendes oder brennbares Fördermedium an undichten Stellen! ▷ Pumpe nicht als Festpunkt für die Rohrleitungen verwenden. ▷ Rohrleitungen unmittelbar vor der Pumpe abfangen und spannungsfrei und ordnungsgemäß...
5 Aufstellung/Einbau WARNUNG Fehlerhafter Netzanschluss Beschädigung des Stromnetzes, Kurzschluss! ▷ Technische Anschlussbedingungen örtlicher Energieversorgungsunternehmen beachten. 1. Vorhandene Netzspannung mit den Angaben auf dem Typenschild vergleichen. 2. Geeignete Schaltung wählen. HINWEIS Der Einbau einer Motorschutzeinrichtung ist empfehlenswert. 5.6 Drehrichtung prüfen WARNUNG Hände im Pumpengehäuse Verletzungen, Beschädigung der Pumpe! ▷...
6 Inbetriebnahme/Außerbetriebnahme 6 Inbetriebnahme/Außerbetriebnahme 6.1 Inbetriebnahme 6.1.1 Voraussetzungen für die Inbetriebnahme Vor der Inbetriebnahme des Pumpenaggregats müssen folgende Punkte sichergestellt sein: ▪ Das Pumpenaggregat ist vorschriftsmäßig mechanisch angeschlossen. ▪ Das Pumpenaggregat ist vorschriftsmäßig elektrisch mit allen Schutzeinrichtungen angeschlossen. ▪ Die Pumpe ist mit Fördermedium gefüllt und entlüftet. ▪...
Motorkühlung nicht so wirksam. Es kann eine entsprechende Anpassung der Motorleistung erforderlich sein. Die Motorbelastung hängt von der Aufstellungshöhe über dem Meeresspiegel oder der Umgebungstemperatur ab. Für detaillierte Empfehlungen steht KSB zur Verfügung. Schwankungen können erfordern, dass die Motorleistung angepasst werden muss. Für detailliertere Empfehlungen steht KSB zur Verfügung.
Seite 23
6 Inbetriebnahme/Außerbetriebnahme Mindesteinbauhöhe 2 min Abb. 6: MIndesteinbauhöhe Tabelle 8: Mindesteinbauhöhe (h 2 min Baugröße 2 min [mm] Mindeststand des Fördermediums 1 min Abb. 7: Mindeststand des Fördermediums Tabelle 9: Mindeststand des Fördermediums (h 1 min Baugröße 1 min [mm] Movitec VCI 23 von 48...
6 Inbetriebnahme/Außerbetriebnahme Mindestförderstrom Tabelle 10: Mindestförderstrom (Q ) bei einer Fördermediumstemperatur von 20 °C Baugröße 50 Hz 60 Hz 2-polig 2-polig [m³/h] [m³/h] T [°C] Abb. 8: Erforderlicher Mindestförderstrom in Abhängigkeit zur Fördermediumstemperatur Tabelle 11: Mögliche Wellendichtungen in Abhängigkeit zu Druck und Temperatur Gleitringdichtung Werkstoff Min. Max. Gleitringdichtung Wellendichtring Pumpenelastomer...
6 Inbetriebnahme/Außerbetriebnahme ACHTUNG Einfriergefahr bei längerer Stillstandszeit der Pumpe Beschädigung der Pumpe! ▷ Auch bei Stillstand des Pumpenaggregates die Temperiereinrichtung in Betrieb lassen. Pumpenaggregat wird ausgebaut und eingelagert ü Überprüfungen und Wartungsmaßnahmen sind durchgeführt. 1. Innenseite des Pumpengehäuses mit Konservierungsmittel einsprühen. 2.
Arbeiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage des Pumpenaggregats vermeiden.
7 Wartung/Instandhaltung ACHTUNG Überschreiten der zulässigen Temperatur des Fördermediums Beschädigung der Pumpe! ▷ Längerer Betrieb gegen geschlossenes Absperrorgan ist nicht zulässig (Aufheizen des Fördermediums). ▷ Temperaturangaben im Datenblatt und unter Grenzen des Betriebsbereichs beachten. Während des Betriebes folgende Punkte einhalten bzw. überprüfen: ▪...
7 Wartung/Instandhaltung HINWEIS Im Falle kurzer Nachschmier-Intervalle empfehlen wir, das Fett einmal pro Jahr komplett zu erneuern. Ist das nicht der Fall, muss die komplette Erneuerung alle zwei Jahre erfolgen. Hierbei die Wälzlager ausbauen, reinigen und neu mit Fett füllen. Motoren mit Schmiernippel müssen nach 2000 Stunden geschmiert werden.
7 Wartung/Instandhaltung 7.3 Entleeren/Reinigen WARNUNG Gesundheitsgefährdende und/oder heiße Fördermedien, Hilfsstoffe und Betriebsstoffe Gefährdung für Personen und Umwelt! ▷ Spülmedium sowie ggf. Restmedium auffangen und entsorgen. ▷ Ggf. Schutzkleidung und Schutzmaske tragen. ▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Medien beachten. 1.
7 Wartung/Instandhaltung Bei Schadensfällen steht der Service zur Verfügung. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". HINWEIS Nach längerer Betriebszeit lassen sich die einzelnen Teile unter Umständen nur schlecht von der Welle abziehen.
7 Wartung/Instandhaltung 7.4.4 Motor abbauen WARNUNG Abkippen des Motors Quetschen von Händen und Füßen! ▷ Motor durch Anhängen oder Abstützen sichern. ü Energiezufuhr ist unterbrochen. 914.01 554.02 901.02 914.05 Abb. 10: Motor abbauen 1. Innensechskantschrauben 914.05 lösen. 2. Kupplungsschutz 681 abnehmen. 3.
▷ Pumpe/Pumpenaggregat unter Beachtung der im Maschinenbau gültigen Regeln zusammenbauen. ▷ Immer Originalersatzteile verwenden. HINWEIS Zur Einstellung der Pumpenwelle passendes Werkzeug verwenden! Gegebenenfalls Rückfrage bei KSB. Reihenfolge Den Zusammenbau des Pumpenaggregats nur anhand der zugehörigen Gesamtzeichnung durchführen. Dichtungen ▪ O-Ringe –...
7 Wartung/Instandhaltung Anzugsmomente Alle Schrauben bei der Montage vorschriftsmäßig anziehen. 7.5.2 Gleitringdichtung einbauen ACHTUNG Falsche Montage der Gleitringdichtung Maschinenschaden! ▷ Montage nur durch qualifiziertes Fachpersonal durchfühern. Gleitringdichtung Grundsätzlich ist beim Einbau der Gleitringdichtung folgendes zu beachten: einbauen ▪ Sauber und sorgfältig arbeiten. ▪...
Seite 34
7 Wartung/Instandhaltung HINWEIS Es ist ratsam, einen speziell konstruierten KSB-Motor zu verwenden. Der Motor muss folgende Bedingungen erfüllen: ▪ Verstärktes Lager am angetriebenen Ende (um die Axialkraft aufzunehmen) ▪ Axial befestigter Motor (zur Minimierung des Axialspiels der Pumpenhydraulik) ▪ Eine glatte Welle, keine Passfeder (um den Kupplungsgriff und die Motorlaufruhe zu verbessern) ▪...
7 Wartung/Instandhaltung 914.01 554.02 901.02 914.05 Abb. 13: Motor anbauen 1. Motor auf der Antriebslaterne ausrichten. 2. Sechskantschrauben 901.02 und Unterlegscheiben 554.02 einschrauben. ACHTUNG Falsche Montage der Kupplung Maschinenschaden! ▷ Montage der Kupplung nur durch qualifiziertes Fachpersonal durchführen. 3. Kupplung 862 einsetzen. 4.
Unsachgemäße Arbeiten zur Störungsbeseitigung Verletzungsgefahr! ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. Tabelle 14: Störungshilfe Problem Mögliche Ursache Beseitigung Leckage entlang der Welle Lauffläche der...
Seite 38
8 Störungen: Ursachen und Beseitigung Problem Mögliche Ursache Beseitigung Motor läuft aber Pumpe Motorwelle ist defekt. ▪ An den Lieferanten wenden funktioniert nicht Pumpenwelle ist defekt. ▪ An den Lieferanten wenden Wellenkupplung ist lose. ▪ Befestigungsschrauben anziehen Pumpe fördert zu wenig und/ Saug- und/ oder Druckventil ▪...
10 EU-Konformitätserklärung 10 EU-Konformitätserklärung KSB B.V. Hersteller: Kalkovenweg 13 2401 LJ Alphen aan den Rijn (Niederlande) Hiermit erklärt der Hersteller, dass das Produkt: Movitec VCI B Seriennummer: 01/2017 1000000-01 - 52/2020 9999999-99 KSB-Auftragsnummer: ....................▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –...
