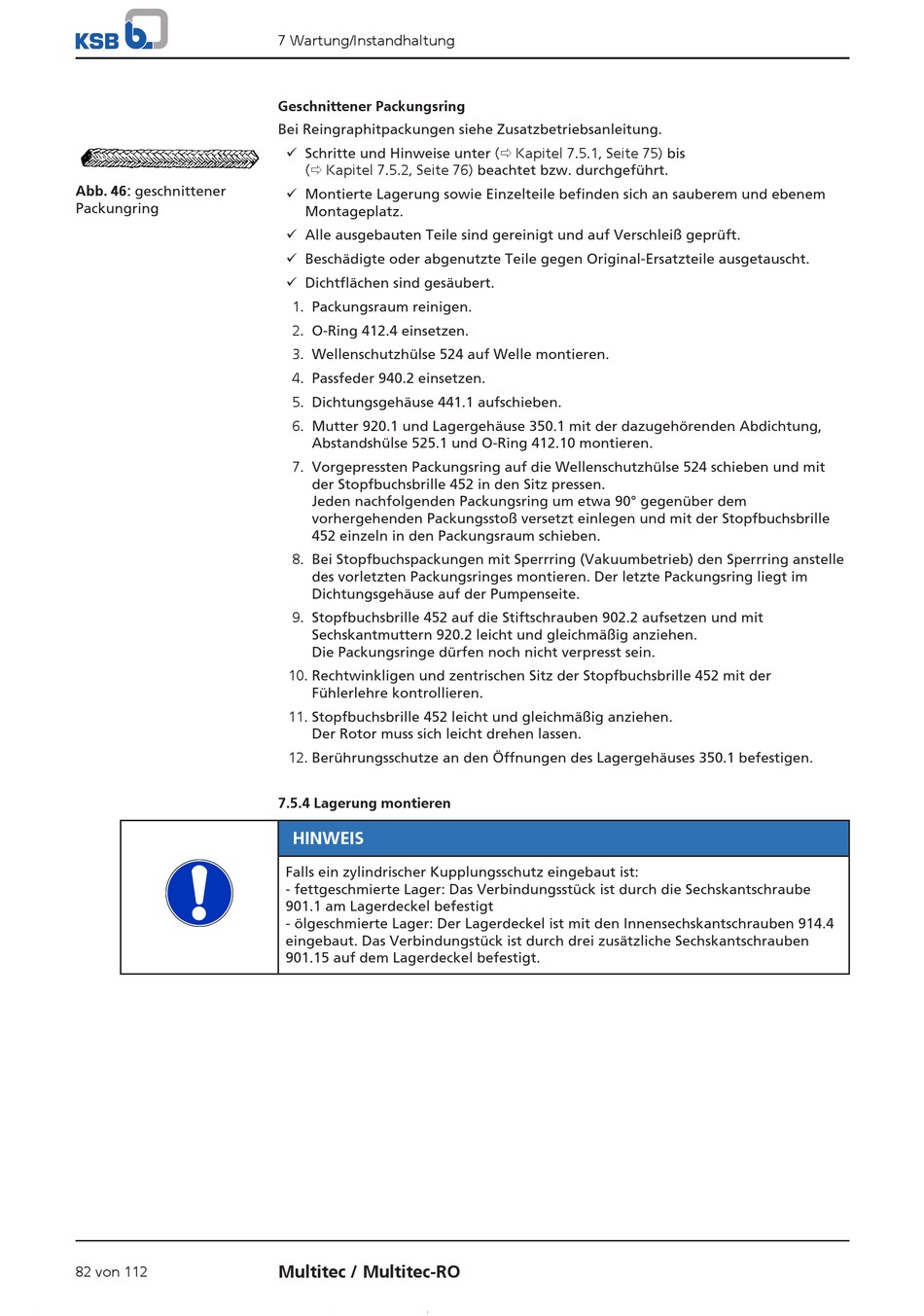

7 Wartung/Instandhaltung
Geschnittener Packungsring
Bei Reingraphitpackungen siehe Zusatzbetriebsanleitung.
ü Schritte und Hinweise unter (ð Kapitel 7.5.1, Seite 75) bis
(ð Kapitel 7.5.2, Seite 76) beachtet bzw. durchgeführt.
ü Montierte Lagerung sowie Einzelteile befinden sich an sauberem und ebenem
Montageplatz.
ü Alle ausgebauten Teile sind gereinigt und auf Verschleiß geprüft.
ü Beschädigte oder abgenutzte Teile gegen Original-Ersatzteile ausgetauscht.
ü Dichtflächen sind gesäubert.
1. Packungsraum reinigen.
2. O-Ring 412.4 einsetzen.
3. Wellenschutzhülse 524 auf Welle montieren.
4. Passfeder 940.2 einsetzen.
5. Dichtungsgehäuse 441.1 aufschieben.
6. Mutter 920.1 und Lagergehäuse 350.1 mit der dazugehörenden Abdichtung,
Abstandshülse 525.1 und O-Ring 412.10 montieren.
7. Vorgepressten Packungsring auf die Wellenschutzhülse 524 schieben und mit
der Stopfbuchsbrille 452 in den Sitz pressen.
Jeden nachfolgenden Packungsring um etwa 90° gegenüber dem
vorhergehenden Packungsstoß versetzt einlegen und mit der Stopfbuchsbrille
452 einzeln in den Packungsraum schieben.
8. Bei Stopfbuchspackungen mit Sperrring (Vakuumbetrieb) den Sperrring anstelle
des vorletzten Packungsringes montieren. Der letzte Packungsring liegt im
Dichtungsgehäuse auf der Pumpenseite.
9. Stopfbuchsbrille 452 auf die Stiftschrauben 902.2 aufsetzen und mit
Sechskantmuttern 920.2 leicht und gleichmäßig anziehen.
Die Packungsringe dürfen noch nicht verpresst sein.
10. Rechtwinkligen und zentrischen Sitz der Stopfbuchsbrille 452 mit der
Fühlerlehre kontrollieren.
11. Stopfbuchsbrille 452 leicht und gleichmäßig anziehen.
Der Rotor muss sich leicht drehen lassen.
12. Berührungsschutze an den Öffnungen des Lagergehäuses 350.1 befestigen.

7.5.4 Lagerung montieren

HINWEIS
Falls ein zylindrischer Kupplungsschutz eingebaut ist:
- fettgeschmierte Lager: Das Verbindungsstück ist durch die Sechskantschraube
901.1 am Lagerdeckel befestigt
- ölgeschmierte Lager: Der Lagerdeckel ist mit den Innensechskantschrauben 914.4
eingebaut. Das Verbindungstück ist durch drei zusätzliche Sechskantschrauben
901.15 auf dem Lagerdeckel befestigt.
