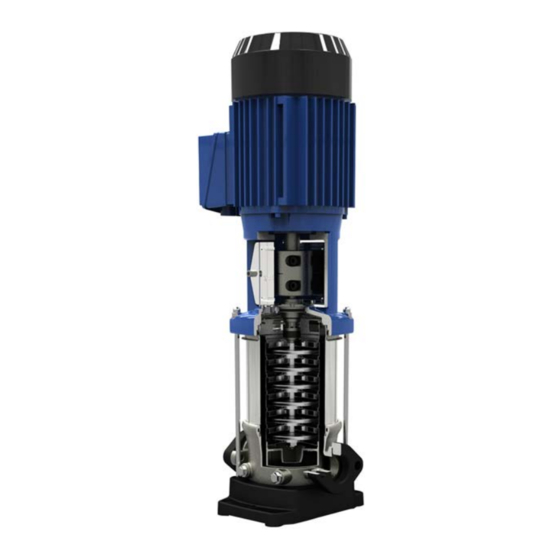

- Seite 1 Hochdruck-Inline-Pumpe Movitec Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Movitec Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft, Frankenthal 23.04.2014...
-
Seite 3: Inhaltsverzeichnis
Benennung ...................... 14 Typenschild ..................... 15 Konstruktiver Aufbau ..................16 Aufbau und Wirkungsweise ................17 Geräuscherwartungswerte ................18 Lieferumfang ....................18 Abmessungen und Gewichte ................. 18 Aufstellung/Einbau ................19 Sicherheitsbestimmungen ................19 Überprüfung vor Aufstellungsbeginn ............19 Pumpenaggregat aufstellen ................19 Movitec 3 von 62... - Seite 4 Pumpenaggregat demontieren ..............36 Pumpenaggregat montieren ................. 41 Schraubenanzugsmomente ................47 Ersatzteilhaltung ....................48 Störungen: Ursachen und Beseitigung ..........49 Zugehörige Unterlagen ..............51 Gesamtzeichnungen/Explosionsdarstellungen mit Einzelteileverzeichnis .. 51 Elektrischer Anschlussplan ................57 EG-Konformitätserklärung ..............58 Unbedenklichkeitserklärung ..............59 Stichwortverzeichnis ................60 4 von 62 Movitec...
-
Seite 5: Glossar
Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungs- Pumpe gemäß entleert wurde, so dass von fördermedi- Maschine ohne Antrieb, Komponenten oder umsberührten Teilen keine Gefahr für Umwelt Zubehörteile und Gesundheit mehr ausgeht. Movitec 5 von 62... -
Seite 6: Allgemeines
KSB Serviceeinrichtung zu benachrichtigen. Geräuscherwartungswerte: (⇨ Kapitel 4.7 Seite 18) 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. (⇨ Kapitel 2.4 Seite 9) - Seite 7 1 Allgemeines Symbol Bedeutung Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt Movitec 7 von 62...
-
Seite 8: Sicherheit
▪ Die Pumpe/Pumpenaggregat nur in technisch einwandfreiem Zustand betreiben. ▪ Die Pumpe/Pumpenaggregat nicht in teilmontiertem Zustand betreiben. ▪ Die Pumpe darf nur die im Datenblatt oder die in der Dokumentation der be- treffenden Ausführung beschriebenen Medien fördern. 8 von 62 Movitec... -
Seite 9: Personalqualifikation Und -Schulung
2.6 Sicherheitsbewusstes Arbeiten Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestim- mungsgemäßen Verwendung gelten folgende Sicherheitsbestimmungen: ▪ Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen ▪ Explosionsschutzvorschriften ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen und Gesetze Movitec 9 von 62... -
Seite 10: Sicherheitshinweise Für Den Betreiber/Bediener
Punkte für die Inbetriebnahme beachten. (⇨ Kapitel 6.1 Seite 26) 2.9 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Be- triebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestim- mungsgemäßer Verwendung gewährleistet. (⇨ Kapitel 2.3 Seite 8) 10 von 62 Movitec... -
Seite 11: Transport/Zwischenlagerung/Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB bzw. den liefernden Händler und den Versicherer melden. 3.2 Transportieren Pumpenaggregat transportieren GEFAHR Unsachgemäßer Transport Lebensgefahr durch herabfallende Teile! Beschädigung des Pumpenaggregats! -
Seite 12: Lagerung/Konservierung
▪ Frostschutzmittel (z.B. Glykol) in die Pumpe einfüllen, um sie vor Einfriergefahr zu schützen. ▪ Welle einmal alle drei Monate und kurz vor der Inbetriebnahme von Hand dre- hen. ▪ Schutzmittel in den Gleitringdichtungsraum sprühen, damit ein Festsitzen der Gleitringdichtung verhindert wird. 12 von 62 Movitec... -
Seite 13: Entsorgung
Der Pumpe/dem Pumpenaggregat muss immer eine vollständig ausgefüllte Un- bedenklichkeitserklärung beigefügt werden. Angewandte Sicherungs- und Dekontaminierungsmaßnahmen unbedingt ange- ben. (⇨ Kapitel 11 Seite 59) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Ad- resse heruntergeladen werden: www.ksb.com/certificate_of_decontamination Bei 20 °C Movitec 13 von 62... -
Seite 14: Beschreibung Pumpe/Pumpenaggregat
▪ Informationen zum Effizienzreferenzwert bzw. Referenzwertdarstellung für MEI = 0,7 (0,4) für die Pumpe auf der Grundlage des Musters in der Abbildung sind abrufbar unter: http://www.europump.org/efficiencycharts 4.3 Benennung Beispiel: Movitec VCF 90/2-1 B Tabelle 5: Erklärung zur Benennung Angabe Bedeutung Movitec Baureihe Ausführung... -
Seite 15: Typenschild
Generation A Generation B 4.4 Typenschild HINWEIS Bei Lieferung von Pumpen mit VdS-Zulassung sind die Angaben auf dem Typen- schild Movitec - VdS-Ausführung zu beachten! Movitec VCF 90/2-1 B KSB B.V. Frame 160 (12,2kW) 50 Hz AT Seal. SiC/Ca/EPDM 9972040368 85 m³/h... -
Seite 16: Konstruktiver Aufbau
EN 12756 verwendet. ▪ Fixed-Ausführung – Gleitringdichtung in Normalausführung – Nicht entlastete Balgdichtung – ≤ 25 bar – Standardausführung bei Movitec 2B, 4B, 6B, 10B, 15B ▪ Easy Access-Ausführung – Einfach wechselbar – Nicht entlastete Balgdichtung – ≤ 25 bar –... -
Seite 17: Aufbau Und Wirkungsweise
– Demontage der Antriebslaterne bei Dichtungswechsel nicht erforderlich – Ab einer Motorleistung von 5,5 kW ist keine Demontage des Motors erfor- derlich – Optional erhältlich bei allen Baugrößen außer Movitec LHS 6 Lagerung ▪ Gleitlager aus Wolframkarbid am hydraulischen Läufer 4.6 Aufbau und Wirkungsweise... -
Seite 18: Geräuscherwartungswerte
Die Geräuscherwartungswerte beziehen sich auf den Motor. Siehe mitgelieferte Un- terlagen des Motors. 4.8 Lieferumfang Je nach Ausführung gehören folgende Positionen zum Lieferumfang: ▪ Pumpe ▪ Elektromotor 4.9 Abmessungen und Gewichte Angaben über Maße und Gewichte dem Aufstellungsplan/Maßblatt oder dem Daten- blatt des Pumpenaggregats entnehmen. 18 von 62 Movitec... -
Seite 19: Aufstellung/Einbau
Raum aufstellen und befestigen. Sicherstellen, dass genug Luft in die Lüfteröffnung des Motors gelangt. (Freiraum oberhalb der Lüfteröffnung muss mindestens vom Durchmessers des Lufteinlasses der Lüfterabdeckung groß sein.) Das Pumpenaggregat mit Hilfe der Wasserwaage am Druckstutzen ausrichten. Movitec 19 von 62... -
Seite 20: Rohrleitungen
Flanschabdeckungen an Saug- und Druckstutzen der Pumpe vor dem Einbau in die Rohrleitung entfernen. ACHTUNG Schweißperlen, Zunder und andere Verunreinigungen in den Rohrleitungen Beschädigung der Pumpe! ▷ Verunreinigungen aus den Leitungen entfernen. ▷ Falls notwendig, Filter einsetzen. 20 von 62 Movitec... -
Seite 21: Zulässige Kräfte Und Momente An Den Pumpenstutzen
Abb. 5: Kräfte und Momente an den Pumpenstutzen Wirkungsrichtung der Kräfte horizontal parallel zur Pumpenachse vertikal zur Pumpenachse horizontal rechtwinklig zur Pumpenachse Wirkungsrichtung der Momente um horizontale Achse parallel zur Pumpenachse um vertikale Stutzenachse um horizontale Achse rechtwinklig zu Pumpenachse Movitec 21 von 62... -
Seite 22: Bypass Montieren
5 Aufstellung/Einbau Kräfte und Momente an den Pumpenstutzen Tabelle 6: Kräfte und Momente an den Pumpenstutzen Movitec V(S)F ∑ F ∑ M Movitec [mm] [Nm] [Nm] [Nm] [Nm] V(S)F 2B 3300 -2400 1700 4400 -210 V(S)F 4B 3300 -2400 1700... - Seite 23 Vorschriften schützen. (Bei Verwendung der Pumpe in einer Brandschutzanlage als Hauptfeuerlösch- pumpe darf keine automatische Abschaltung der Pumpe durch Motorschutzein- richtungen erfolgen!) ▷ Sicherstellen, dass die Motorspezifikationen mit der Stromversorgung, an die der Motor angeschlossen wird, übereinstimmen. Movitec 23 von 62...
-
Seite 24: Überlastschutzeinrichtung
Standardmäßig wird das Pumpenaggregat mit elektrischen Anschlussleitungen gelie- fert. Grundsätzlich alle Leitungen verwenden und alle gekennzeichneten Adern der Steuerleitung anschließen. Movitec B Der zulässige Bemessungsstrom des mitgelieferten Motors wird auf dem Typenschild des Motors angegeben. Er beschreibt den zulässigen Betriebsbereich des Motors und kann zum Einstellen der Überlastschutzeinrichtung verwendet werden. -
Seite 25: Drehrichtung Prüfen
Die Drehrichtung des Motors muss mit dem Drehrichtungspfeil an der Pumpe übereinstimmen. Bei falscher Drehrichtung den elektrischen Anschluss des Motors und ggf. die Schaltanlage überprüfen. Abb. 6: Fließrichtung des Fördermediums und Drehrichtungspfeil und Drehrichtung des Motors Fließrichtung des Fördermediums Movitec 25 von 62... -
Seite 26: Inbetriebnahme/Außerbetriebnahme
▷ Vor dem Einschalten Pumpe und Saugleitung entlüften und mit Fördermedium füllen. ACHTUNG Erhöhter Verschleiß durch Trockenlauf Beschädigung des Pumpenaggregats! ▷ Niemals das Pumpenaggregat in unbefülltem Zustand betreiben. ▷ Niemals während des Betriebs Absperrorgan in der Saugleitung und/oder Ver- sorgungsleitung schließen. 26 von 62 Movitec... - Seite 27 Auffüllen bei offenem Kreislauf mit einem Flüssigkeitspegel unterhalb der Pumpe Abb. 8: Pumpe mit offenem Kreislauf und Flüssigkeitsspiegel unterhalb der Pumpe Absperrventil in der Druckleitung Füllstopfen Füllstopfen B vom oberen Lagerstuhl entfernen. Absperrventil in der Druckleitung A schließen. Movitec 27 von 62...
-
Seite 28: Grenzen Des Betriebsbereichs
▷ Die Temperaturdifferenz zwischen Medium und Pumpe darf niemals 60 °C über- schreiten. ▷ In Fällen, in denen die Temperaturdifferenz zwischen Pumpe und Medium mehr als 30 °C beträgt, Pumpe langsam befüllen/aufwärmen um das Risiko eines Tem- peraturschock zu vermeiden. 28 von 62 Movitec... - Seite 29 Frequenz [Hz] Siehe Motordatenblatt Maximale Starts pro Stunde Zulässige Korngröße [mm] 0,005 - 1 Zwangskühlung Kühlung 6.2.1 Mindest-/Maximalfördermenge Tabelle 10: Mindest-/Maximalfördermenge (Q) bei einer Fördermedientemperatur ≤ 20 °C Movitec Q [m³/h] 50 Hz 60 Hz 2-polig 4-polig 2-polig 4-polig min. max.
-
Seite 30: Druck- Und Temperaturgrenzen
6 Inbetriebnahme/Außerbetriebnahme t [°C] Abb. 10: Erforderliche Mindestfördermenge in Abhängigkeit zur Fördermedientem- peratur bei einer Fördermedientemperatur > 20 °C 6.2.2 Druck- und Temperaturgrenzen 6.2.2.1 Movitec A, B Movitec A Tabelle 11: Druck- und Temperaturgrenzen Baugröße Druck Temperatur [bar] [°C] LHS6 Movitec B Druck- und Temperaturgrenzen der Pumpe sind auf dem Typenschild angegeben. -
Seite 31: Außerbetriebnahme/Konservieren/Einlagern
Restliche Metallteile G CrNiMo-Stahl 6.2.3 Bemessungs-/Maximalstrom Movitec B Der zulässige Bemessungsstrom des mitgelieferten Motors wird auf dem Typenschild des Motors angegeben. Er beschreibt den zulässigen Betriebsbereich des Motors und kann zum Einstellen der Überlastschutzeinrichtung verwendet werden. Durch Messung der tatsächlichen Stromaufnahme während des Betriebs kann der Motorschutzschalter niedriger vor-... -
Seite 32: Wiederinbetriebnahme
Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium! ▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheits- und Schutzeinrichtun- gen wieder fachgerecht anbringen bzw. in Funktion setzen. HINWEIS Bei Außerbetriebnahme länger als ein Jahr sind die Elastomere zu erneuern. 32 von 62 Movitec... -
Seite 33: Wartung/Instandhaltung
Reparaturen vermeiden und ein störungsfreies und zuverlässiges Ar- beiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungs-, Instandhaltungs- und Montagearbeiten steht der KSB-Ser- vice oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beilie- gendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/... -
Seite 34: Wartung/Inspektion
▪ Statische Dichtungen auf Leckage kontrollieren. An den Dichtungen darf sich keine Leckage befinden. ▪ Laufgeräusche der Wälzlager überprüfen. Vibration, Geräusche sowie erhöhte Stromaufnahme bei sonst gleichbleibenden Betriebsbedingungen deuten auf Verschleiß hin. ▪ Die Funktion eventuell vorhandener Zusatzanschlüsse überwachen. 34 von 62 Movitec... -
Seite 35: Schmierung Und Schmiermittelwechsel
7.2.2.1.3 Fettmenge Die Fettmenge beträgt 15 Gramm pro Lager. 7.2.2.1.4 Fett nachschmieren WARNUNG Arbeiten in unmittelbarer Nähe von drehenden Teilen Verletzungen der Hände! ▷ Arbeiten ausschließlich von geschultem Personal durchführen lassen. ▷ Arbeiten mit besonderer Vorsicht ausführen. Movitec 35 von 62... -
Seite 36: Entleeren/Reinigen
Anschluss zum Entleeren des Saug- Anschluss zum Entleeren des teil Druckteil 7.4 Pumpenaggregat demontieren 7.4.1 Allgemeine Hinweise/Sicherheitsbestimmungen WARNUNG Arbeiten an Pumpe/am Pumpenaggregat durch unqualifiziertes Personal Verletzungsgefahr! ▷ Reparatur- und Wartungsarbeiten nur durch speziell geschultes Personal durch- führen lassen. 36 von 62 Movitec... -
Seite 37: Pumpenaggregat Vorbereiten
Bei Demontage und Montage die Explosionszeichnungen bzw. die Gesamtzeichnung beachten. Bei Schadensfällen steht unser Service zur Verfügung. HINWEIS Für sämtliche Wartungs-, Instandhaltungs- und Montagearbeiten steht der KSB-Ser- vice oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beilie- gendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/ contact". -
Seite 38: Motor Abbauen
Kupplung 862 mit Stift 560 abnehmen. Sechskantschrauben 901.02 bzw. 901.04 und Unterlegscheibe 554.02 bzw. 554.04 lösen und abnehmen. Motor von der Pumpe heben. 7.4.4 Haltewinkel ausbauen (optional) ✓ Motor ist abgebaut. (⇨ Kapitel 7.4.3 Seite 38) Haltewinkel 89-11.03 ausbauen 38 von 62 Movitec... -
Seite 39: Gleitringdichtung Ausbauen
Sehen Sie dazu auch ● Motor abbauen [⇨ 38] 7.4.5.1 Fixed Seal 920.03 412.01 Abb. 14: Gleitringdichtung ausbauen ✓ Motor ist abgebaut. (⇨ Kapitel 7.4.3 Seite 38) Muttern 920.03 lösen und Antriebslaterne abheben. Gleitringdichtung 433 und O-Ringe 412.01 entnehmen. Movitec 39 von 62... - Seite 40 O-Ring 412.06 entnehmen. Gleitringdichtung 433 mit Hilfe des Werkzeugs 969 entnehmen. 7.4.5.3 Cartridge Seal 914.03 412.06 Abb. 16: Gleitringdichtung ausbauen ✓ Motor ist abgebaut. (⇨ Kapitel 7.4.3 Seite 38) Innensechskantschrauben 914.03 lösen. Gleitringdichtung 433 entnehmen. O-Ring 412.06 entnehmen. 40 von 62 Movitec...
-
Seite 41: Pumpenaggregat Montieren
▷ Pumpe/Pumpenaggregat unter Beachtung der im Maschinenbau gültigen Re- geln zusammenbauen. ▷ Immer Original-Ersatzteile verwenden. HINWEIS Zur Einstellung der Pumpenwelle passendes Werkzeug verwenden! Gegebenenfalls Rückfrage bei KSB. Reihenfolge Den Zusammenbau des Pumpenaggregats nur anhand der zugehörigen Gesamtzeich- nung durchführen. ▪ O-Ringe Dichtungen –... - Seite 42 Antriebslaterne aufsetzen und Muttern 920.03 aufschrauben. Gleitringdichtung 433 justieren. 7.5.2.2 Easy Access Seal 914.03 412.06 Abb. 18: Gleitringdichtung einbauen Gleitringdichtung 433 mit Hilfe des Werkzeugs 969 einsetzen. O-Ring 412.06 einsetzen. Innensechskantschrauben 914.03 einschrauben. Gleitringdichtung 433 justieren. 42 von 62 Movitec...
-
Seite 43: Motor Anbauen
Abkippen des Motors Quetschen von Händen und Füßen! ▷ Motor durch Anhängen oder Abstützen sichern. HINWEIS Es ist ratsam, einen speziell konstruierten KSB-Motor zu verwenden. Der Motor muss folgende Bedingungen erfüllen: ▪ Verstärktes Lager am angetriebenen Ende (um die Axialkraft aufzunehmen) ▪... - Seite 44 6205-2Z-C3 6305-2Z-C3 6305-2Z-C3 6206-2Z-C3 6306-2Z-C3 6206-2Z-C3 6306-2Z-C3 6208-2Z-C3 6308-2Z-C3 6208-2Z-C3 6308-2Z-C3 6208-2Z-C3 11,0 7309-BEP 15,0 7309-BEP 18,5 7309-BEP 22,0 7311-BEP 30,0 7312-BEP 37,0 7312-BEP 45,0 7313-BEP 914.01 914.05 554.02 901.02 901.04 554.04 Abb. 20: Motor anbauen 44 von 62 Movitec...
-
Seite 45: Gleitringdichtung, Kupplung Und Pumpenwelle Justieren
Gleitringdichtung, Kupplung und Pumpenwelle justieren HINWEIS Zur Einstellung der Pumpenwelle passendes Werkzeug verwenden! Gegebenenfalls Rückfrage bei KSB. HINWEIS Für Motoren ≥ 11 kW, Rotor blockieren bevor Einstellungen an der Kupplung vorge- nommen werden. So wird gewährleistet, dass der Rotor nicht aus den Lagern geho- ben wird. - Seite 46 Kupplung 862 bis zur niedrigsten Position absenken und dann 1,5 mm anheben. Fixed Seal / Easy Access Seal Cartridge Seal Prüfen, dass keine Zwischenräume zwischen den Kupplungshälften vorhanden sind und Kupplung fixieren. Movitec A ✓ Motor ist angebaut. ✓ Kupplung 862 ist mit Stift 560 und Schrauben 914.01 fixiert.
-
Seite 47: Schraubenanzugsmomente
914.01 M6 Stahl 914.01 M8 Stahl / Grauguss 914.01 M8 Aluminium 914.01 914.02 914.02 914.02 914.02 914.02 914.03 914.03 914.03 920.02 920.02 920.03 920.03 920.03 920.03 Bei Movitec 45, 65 und LHS 6 = 10 Nm Movitec 47 von 62... -
Seite 48: Ersatzteilhaltung
▪ Dichtungscode ▪ Auftragsnummer ▪ Auftragspositionsnummer ▪ Laufende Nummer ▪ Baujahr Alle Angaben dem Typenschild entnehmen. Weiterhin benötigte Daten sind: ▪ Teile-Nr. und Benennung ▪ Stückzahl der Ersatzteile ▪ Lieferadresse ▪ Versandart (Frachtgut, Post, Expressgut, Luftfracht) 48 von 62 Movitec... -
Seite 49: Störungen: Ursachen Und Beseitigung
Verletzungsgefahr! ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Be- triebsanleitung bzw. Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. Tabelle 16: Störungshilfe Störungen Ursachen Beseitigung ▪... - Seite 50 Durchmesser der Saugleitung ist zu klein. größern ▪ Fußventil reinigen Fußventil ist verstopft. ▪ Pumpe reinigen Laufrad oder Leitrad sind blockiert. ▪ O-Ring durch O-Ring aus geeigne- O-Ring ist nicht resistent gegen das Fördermedium. tem Material ersetzen 50 von 62 Movitec...
-
Seite 51: Zugehörige Unterlagen
525.06 412.01 10-6 108.01 525.05 108.02 525.03 525.01 412.03 108.04 525.04 920.02 903.02 412.04 554.03 901.03 Abb. 21: Gesamtzeichnung Movitec 2B, 4B, 6B Tabelle 17: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 10-6 Pumpenmantel Stift Pumpengehäuse Kupplungsschutz Stufengehäuse Flansch Deckel Motor Welle... - Seite 52 525.06 10-6 525.05 108.01 108.02 525.03 412.03 525.01 108.04 525.01 525.04 920.02 544.03 903.02 901.03 412.04 Abb. 22: Gesamtzeichnung Movitec 10B, 15B Tabelle 18: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 10-6 Pumpenmantel Unterlegscheibe Pumpengehäuse Stift Stufengehäuse Kupplungsschutz Einlaufring Flansch Deckel Motor...
- Seite 53 525.06 525.05 108.05 412.03 525.02 108.01 525.03 525.02 10-6 108.02 525.01 509.03 525.04 920.02 903.02 412.04 Abb. 23: Gesamtzeichnung Movitec 25B, 40B, 60B Tabelle 19: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 10-6 Pumpenmantel Unterlegscheibe Pumpengehäuse Stift Stufengehäuse Kupplungsschutz Einlaufring Motor Deckel...
- Seite 54 108.01 230.01 230.02 412.03 525.02 108.02 525.01 230.01 525.02 108.01 525.03 230.01 412.01 525.04 920.02 903.02 412.04 Abb. 24: Gesamtzeichnung Movitec 90B Tabelle 20: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung Stufengehäuse Kappe Deckel Kupplungsschutz Laufrad Flanschübergang Antriebslaterne Flanschmotor O-Ring Kupplung Gleitringdichtung...
- Seite 55 554.01 108.05 10-6 525.05 412.03 108.01 525.03 108.02 525.02 108.04 525.01 412.01 920.02 525.04 411.04 920.02 Abb. 25: Gesamtzeichnung Movitec LHS 6 Tabelle 21: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 10-6 Pumpenmantel Stift Pumpengehäuse Kupplungsschutz Stufengehäuse Flanschübergang Welle Flanschmotor Laufrad Kupplung...
- Seite 56 9.1.6 Movitec Motor 400.02 400.03 81-37 800/801 900.01 412.01 82-5 900.02 400.03 0,37 - 1,1 kW 400.02 81-55 900.03 Abb. 26: Explosionsdarstellung Movitec Motor Tabelle 22: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung Flachdichtung Lüfterrad Motor Lüfterhaube Flanschmotor Klemmenkasten 81-37 Klemmenkastenschieber Klemmenplatte...
-
Seite 57: Elektrischer Anschlussplan
9 Zugehörige Unterlagen 9.2 Elektrischer Anschlussplan Abb. 27: Elektrischer Anschlussplan, abhängig vom gewählten Motor Movitec 57 von 62... -
Seite 58: Eg-Konformitätserklärung
10 EG-Konformitätserklärung 10 EG-Konformitätserklärung Hersteller: KSB B.V. Kalkovenweg 13 2401 LJ Alphen aan den Rijn (Niederlande) Hiermit erklärt der Hersteller, dass das Produkt: Movitec Seriennummer: 18/2012 1000000-0001 - 52/2016 9999999-9999 KSB-Auftragsnummer: ....................▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 59: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erfor- derlich: ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Be- stimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Movitec 59 von 62... -
Seite 60: Stichwortverzeichnis
Explosionsschutz 22, 23, 33, 34 Unbedenklichkeitserklärung 59 Unvollständige Maschinen 6 Fehlanwendungen 9 Fettschmierung Fettqualität 35 Intervalle 35 Wartung 34 Wellendichtung 16 Wiederinbetriebnahme 32 Wirkungsweise 17 Inbetriebnahme 26 Zulässige Kräfte an den Pumpenstutzen 22 Konservieren 32 Konservierung 12 Lagerung 12, 17 60 von 62 Movitec... - Seite 62 KSB Aktiengesellschaft 67225 Frankenthal • Johann-Klein-Str. 9 • 67227 Frankenthal (Deutschland) Tel. +49 6233 86-0 • Fax +49 6233 86-3401 www.ksb.de...
