5 Aufstellung/Einbau

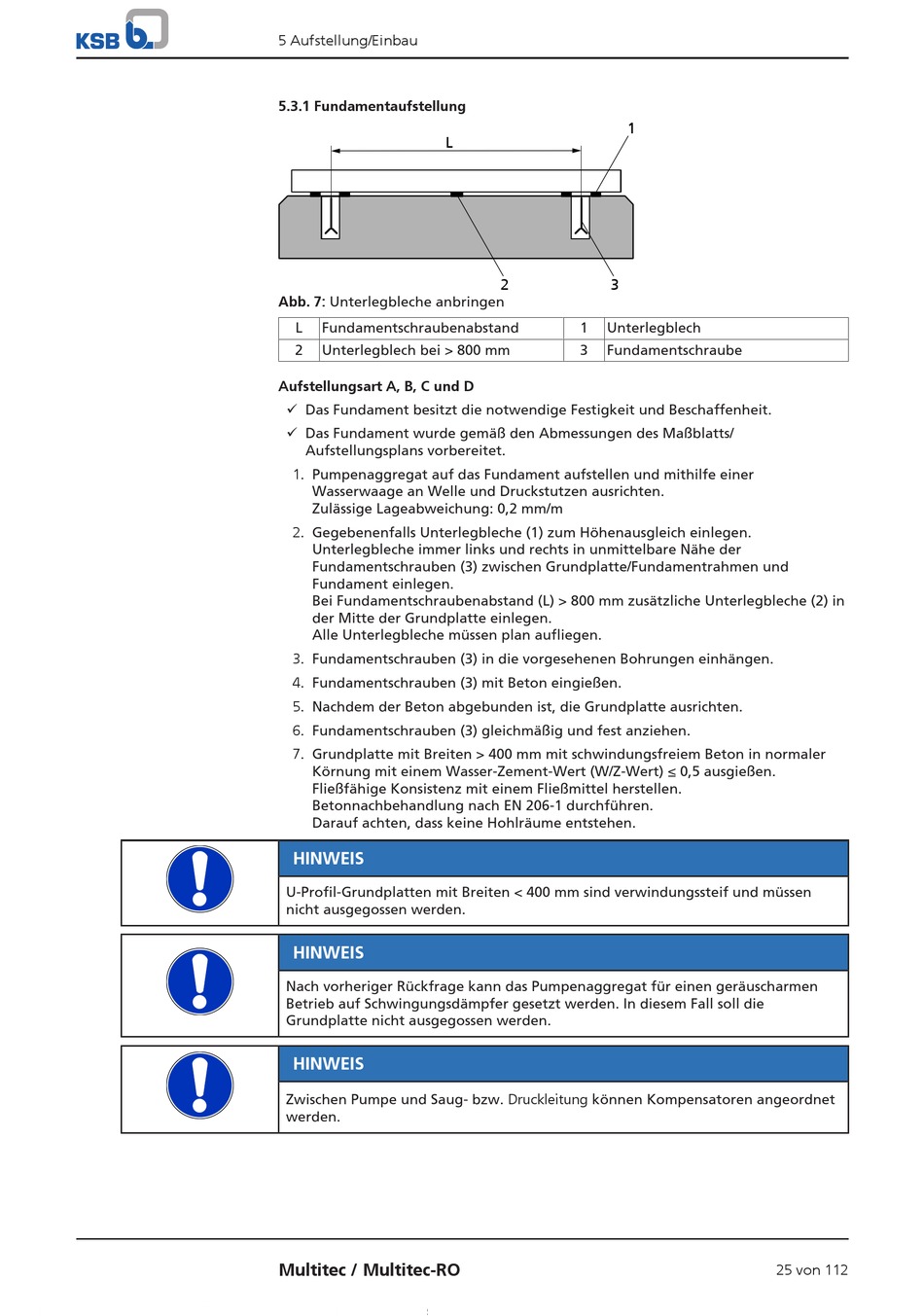

5.3.1 Fundamentaufstellung

L
Abb. 7: Unterlegbleche anbringen
L Fundamentschraubenabstand
2 Unterlegblech bei > 800 mm
Aufstellungsart A, B, C und D
ü Das Fundament besitzt die notwendige Festigkeit und Beschaffenheit.
ü Das Fundament wurde gemäß den Abmessungen des Maßblatts/
Aufstellungsplans vorbereitet.
1. Pumpenaggregat auf das Fundament aufstellen und mithilfe einer
Wasserwaage an Welle und Druckstutzen ausrichten.
Zulässige Lageabweichung: 0,2 mm/m
2. Gegebenenfalls Unterlegbleche (1) zum Höhenausgleich einlegen.
Unterlegbleche immer links und rechts in unmittelbare Nähe der
Fundamentschrauben (3) zwischen Grundplatte/Fundamentrahmen und
Fundament einlegen.
Bei Fundamentschraubenabstand (L) > 800 mm zusätzliche Unterlegbleche (2) in
der Mitte der Grundplatte einlegen.
Alle Unterlegbleche müssen plan aufliegen.
3. Fundamentschrauben (3) in die vorgesehenen Bohrungen einhängen.
4. Fundamentschrauben (3) mit Beton eingießen.
5. Nachdem der Beton abgebunden ist, die Grundplatte ausrichten.
6. Fundamentschrauben (3) gleichmäßig und fest anziehen.
7. Grundplatte mit Breiten > 400 mm mit schwindungsfreiem Beton in normaler
Körnung mit einem Wasser-Zement-Wert (W/Z-Wert) ≤ 0,5 ausgießen.
Fließfähige Konsistenz mit einem Fließmittel herstellen.
Betonnachbehandlung nach EN 206-1 durchführen.
Darauf achten, dass keine Hohlräume entstehen.
HINWEIS
U-Profil-Grundplatten mit Breiten < 400 mm sind verwindungssteif und müssen
nicht ausgegossen werden.
HINWEIS
Nach vorheriger Rückfrage kann das Pumpenaggregat für einen geräuscharmen
Betrieb auf Schwingungsdämpfer gesetzt werden. In diesem Fall soll die
Grundplatte nicht ausgegossen werden.
HINWEIS
Zwischen Pumpe und Saug- bzw. Druckleitung können Kompensatoren angeordnet
werden.
Multitec / Multitec-RO
1
2 3
1 Unterlegblech
3 Fundamentschraube
25 von 112
