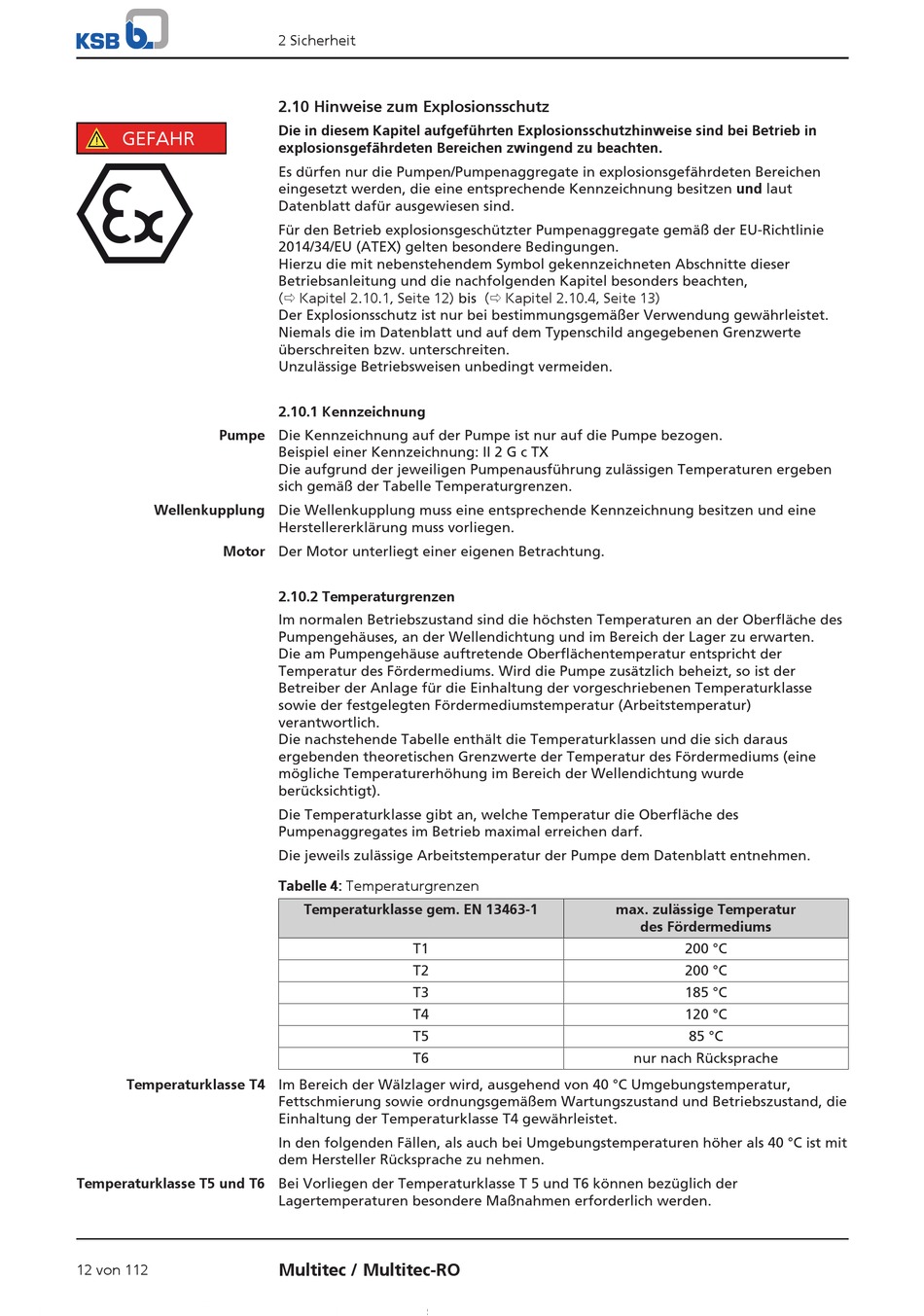

2 Sicherheit
2.10 Hinweise zum Explosionsschutz
Die in diesem Kapitel aufgeführten Explosionsschutzhinweise sind bei Betrieb in
explosionsgefährdeten Bereichen zwingend zu beachten.
Es dürfen nur die Pumpen/Pumpenaggregate in explosionsgefährdeten Bereichen
eingesetzt werden, die eine entsprechende Kennzeichnung besitzen und laut
Datenblatt dafür ausgewiesen sind.
Für den Betrieb explosionsgeschützter Pumpenaggregate gemäß der EU-Richtlinie
2014/34/EU (ATEX) gelten besondere Bedingungen.
Hierzu die mit nebenstehendem Symbol gekennzeichneten Abschnitte dieser
Betriebsanleitung und die nachfolgenden Kapitel besonders beachten,
(ð Kapitel 2.10.1, Seite 12) bis (ð Kapitel 2.10.4, Seite 13)
Der Explosionsschutz ist nur bei bestimmungsgemäßer Verwendung gewährleistet.
Niemals die im Datenblatt und auf dem Typenschild angegebenen Grenzwerte
überschreiten bzw. unterschreiten.
Unzulässige Betriebsweisen unbedingt vermeiden.
2.10.1 Kennzeichnung
Beispiel einer Kennzeichnung: II 2 G c TX
Die aufgrund der jeweiligen Pumpenausführung zulässigen Temperaturen ergeben
sich gemäß der Tabelle Temperaturgrenzen.
Herstellererklärung muss vorliegen.
2.10.2 Temperaturgrenzen
Im normalen Betriebszustand sind die höchsten Temperaturen an der Oberfläche des
Pumpengehäuses, an der Wellendichtung und im Bereich der Lager zu erwarten.
Die am Pumpengehäuse auftretende Oberflächentemperatur entspricht der
Temperatur des Fördermediums. Wird die Pumpe zusätzlich beheizt, so ist der
Betreiber der Anlage für die Einhaltung der vorgeschriebenen Temperaturklasse
sowie der festgelegten Fördermediumstemperatur (Arbeitstemperatur)
verantwortlich.
Die nachstehende Tabelle enthält die Temperaturklassen und die sich daraus
ergebenden theoretischen Grenzwerte der Temperatur des Fördermediums (eine
mögliche Temperaturerhöhung im Bereich der Wellendichtung wurde
berücksichtigt).
Die Temperaturklasse gibt an, welche Temperatur die Oberfläche des
Pumpenaggregates im Betrieb maximal erreichen darf.
Die jeweils zulässige Arbeitstemperatur der Pumpe dem Datenblatt entnehmen.
Tabelle 4: Temperaturgrenzen
Temperaturklasse gem. EN 13463-1
T1
T2
T3
T4
T5
T6
Fettschmierung sowie ordnungsgemäßem Wartungszustand und Betriebszustand, die
Einhaltung der Temperaturklasse T4 gewährleistet.
In den folgenden Fällen, als auch bei Umgebungstemperaturen höher als 40 °C ist mit
dem Hersteller Rücksprache zu nehmen.
Lagertemperaturen besondere Maßnahmen erforderlich werden.
Multitec / Multitec-RO
max. zulässige Temperatur
des Fördermediums
200 °C
200 °C
185 °C
120 °C
85 °C
nur nach Rücksprache
