7 Wartung/Instandhaltung

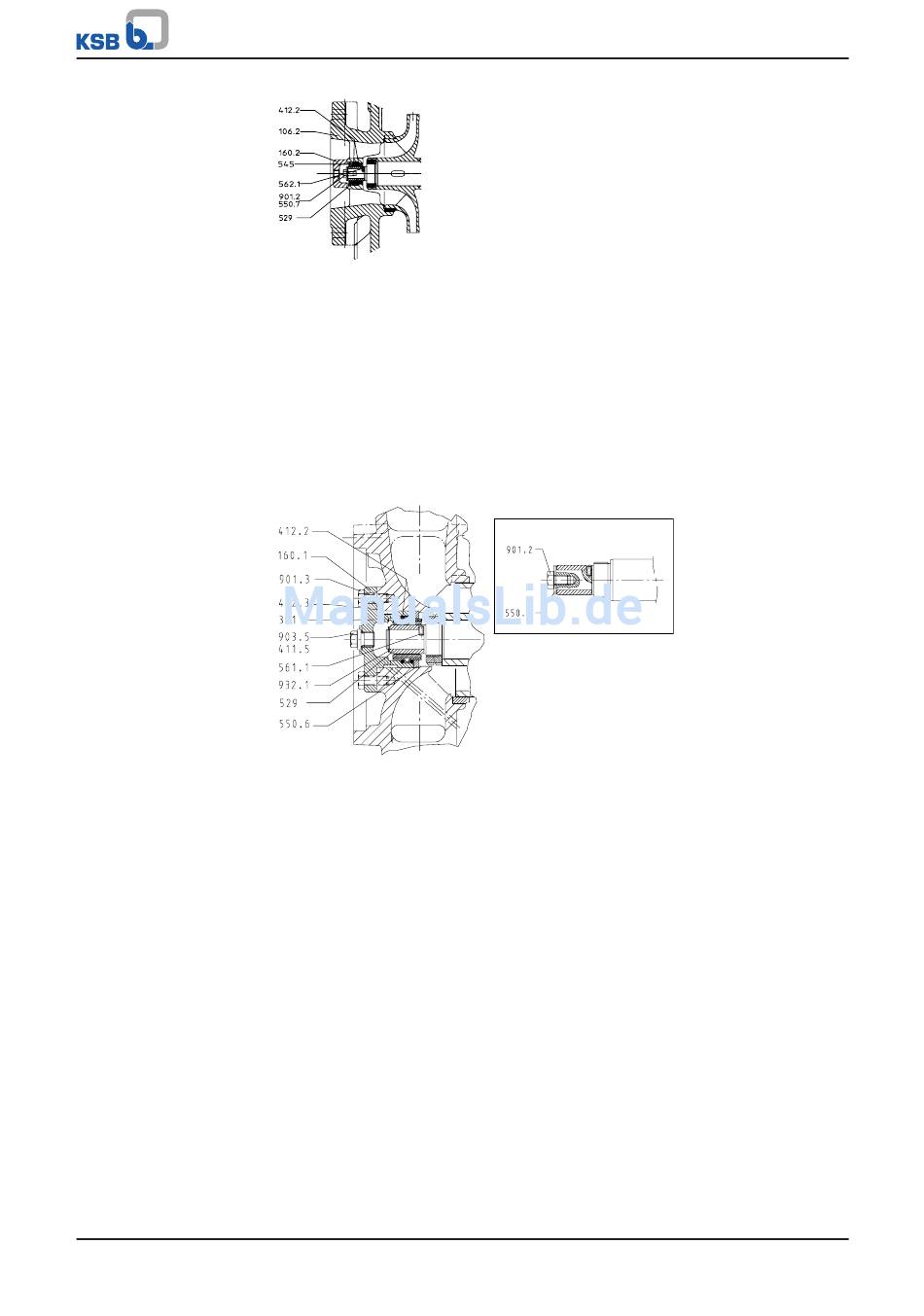

Abb. 22: Demontage Gleitlager - axialer Saugstutzen (Multitec-RO)
1. Deckel 160.2 mit Hilfe einer Abdrückschraube (M10 bei Multitec 32 und M12 bei
Multitec 50-150) abziehen.
2. Welle in C45+N
Sicherungsring 932.1 entfernen.
Welle in 1.4021/1.4462/1.4501
Schraube 901.2 und Scheibe 550.7 entfernen.
3. Lagerhülse SiC 529 herausnehmen.
4. Lagereinsatz 381 bzw. Lagerbuchse 545 mit beiden O-Ringen 412.2
herausziehen.
Anmerkung:
Der Kerbstift 561.1 bzw. der Zylinderstift 562.1 bleibt unverändert.
Abb. 23: Demontage Gleitlager - radialer Saugstutzen
1. Sechskantschrauben 901.3 lösen.
2. Deckel 160.1 mit dem O-Ring 412.3 entfernen.
3. Lagereinsatz 381 mit beiden O-Ringen 412.2 herausziehen.
4. Welle in C45
Sicherungsring 932.1 entfernen.
Welle in 1.4021/1.4462
Schraube 901.2 und Scheibe 550.7 entfernen.
5. Lagerhülse SiC 529 herausnehmen.
6. Scheibe 550.6 herausnehmen.
Anmerkung:
Der Kerbstift 561.1 bleibt unverändert.
