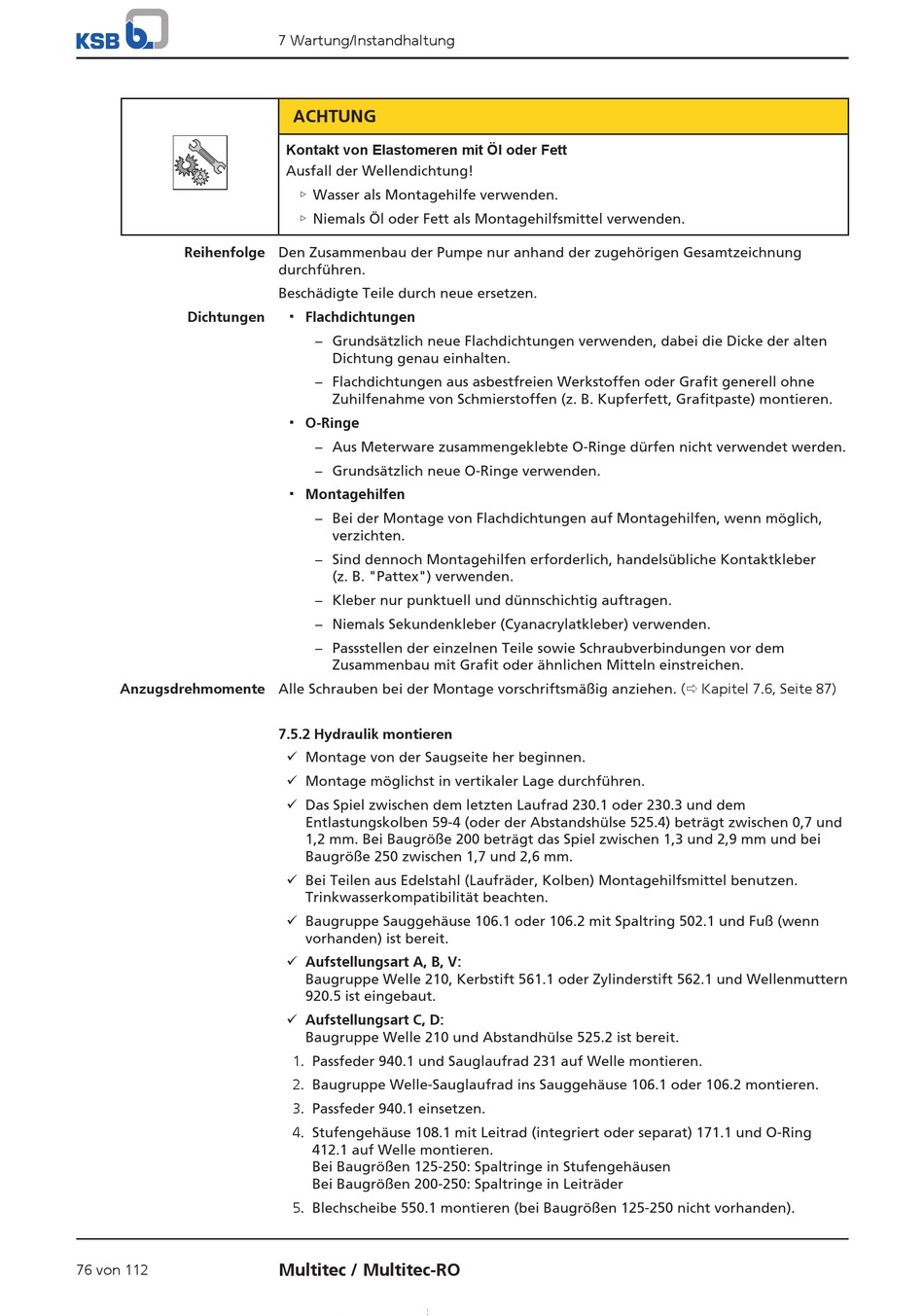

Hydraulik Montieren - KSB Multitec-RO Betriebs- Und Montageanleitung

Reihenfolge Den Zusammenbau der Pumpe nur anhand der zugehörigen Gesamtzeichnung
Dichtungen
Anzugsdrehmomente Alle Schrauben bei der Montage vorschriftsmäßig anziehen. (ð Kapitel 7.6, Seite 87)
76 von 112
7 Wartung/Instandhaltung
ACHTUNG
Kontakt von Elastomeren mit Öl oder Fett
Ausfall der Wellendichtung!
▷ Wasser als Montagehilfe verwenden.
▷ Niemals Öl oder Fett als Montagehilfsmittel verwenden.
durchführen.
Beschädigte Teile durch neue ersetzen.
▪ Flachdichtungen
– Grundsätzlich neue Flachdichtungen verwenden, dabei die Dicke der alten
Dichtung genau einhalten.
– Flachdichtungen aus asbestfreien Werkstoffen oder Grafit generell ohne
Zuhilfenahme von Schmierstoffen (z. B. Kupferfett, Grafitpaste) montieren.
▪ O-Ringe
– Aus Meterware zusammengeklebte O-Ringe dürfen nicht verwendet werden.
– Grundsätzlich neue O-Ringe verwenden.
▪ Montagehilfen
– Bei der Montage von Flachdichtungen auf Montagehilfen, wenn möglich,
verzichten.
– Sind dennoch Montagehilfen erforderlich, handelsübliche Kontaktkleber
(z. B. "Pattex") verwenden.
– Kleber nur punktuell und dünnschichtig auftragen.
– Niemals Sekundenkleber (Cyanacrylatkleber) verwenden.
– Passstellen der einzelnen Teile sowie Schraubverbindungen vor dem
Zusammenbau mit Grafit oder ähnlichen Mitteln einstreichen.

7.5.2 Hydraulik montieren

ü Montage von der Saugseite her beginnen.
ü Montage möglichst in vertikaler Lage durchführen.
ü Das Spiel zwischen dem letzten Laufrad 230.1 oder 230.3 und dem
Entlastungskolben 59-4 (oder der Abstandshülse 525.4) beträgt zwischen 0,7 und
1,2 mm. Bei Baugröße 200 beträgt das Spiel zwischen 1,3 und 2,9 mm und bei
Baugröße 250 zwischen 1,7 und 2,6 mm.
ü Bei Teilen aus Edelstahl (Laufräder, Kolben) Montagehilfsmittel benutzen.
Trinkwasserkompatibilität beachten.
ü Baugruppe Sauggehäuse 106.1 oder 106.2 mit Spaltring 502.1 und Fuß (wenn
vorhanden) ist bereit.
ü Aufstellungsart A, B, V:
Baugruppe Welle 210, Kerbstift 561.1 oder Zylinderstift 562.1 und Wellenmuttern
920.5 ist eingebaut.
ü Aufstellungsart C, D:
Baugruppe Welle 210 und Abstandhülse 525.2 ist bereit.
1. Passfeder 940.1 und Sauglaufrad 231 auf Welle montieren.
2. Baugruppe Welle-Sauglaufrad ins Sauggehäuse 106.1 oder 106.2 montieren.
3. Passfeder 940.1 einsetzen.
4. Stufengehäuse 108.1 mit Leitrad (integriert oder separat) 171.1 und O-Ring
412.1 auf Welle montieren.
Bei Baugrößen 125-250: Spaltringe in Stufengehäusen
Bei Baugrößen 200-250: Spaltringe in Leiträder
5. Blechscheibe 550.1 montieren (bei Baugrößen 125-250 nicht vorhanden).
