7 Wartung/Instandhaltung
7.4.2 Pumpenaggregat vorbereiten
1. Energiezufuhr unterbrechen und gegen Wiedereinschalten sichern.
2. Vorhandene Zusatzanschlüsse demontieren.
3. Kupplungsschutz entfernen.
4. Wenn vorhanden, Zwischenhülse der Kupplung ausbauen.
5. Bei Ölschmierung Öl ablassen.
7.4.3 Motor abbauen
HINWEIS
Bei Kupplung mit Zwischenhülse kann der Motor zum Ausbau der Lagerung und
Wellendichtung auf der Grundplatte verschraubt bleiben.
Abkippen des Motors
Quetschen von Händen und Füßen!
▷ Motor durch Anhängen oder Abstützen sichern.
1. Motor abklemmen.
2. Befestigungsschrauben des Motors von der Grundplatte oder der
3. Bei Aufstellungsart E, F und V, Baugröße 32-65 zustäzlich die Sechskantschraube
4. Durch Verrücken bzw. Anheben des Motors Pumpe und Motor entkuppeln.
7.4.4 Lagerung demontieren
7.4.4.1 Gleitlager demontieren (dem Antrieb gegenüberliegend)
Das Gleitlager wird ohne Demontage des Hydraulikteiles der Pumpe ausgebaut.
Axialer Saugstutzen

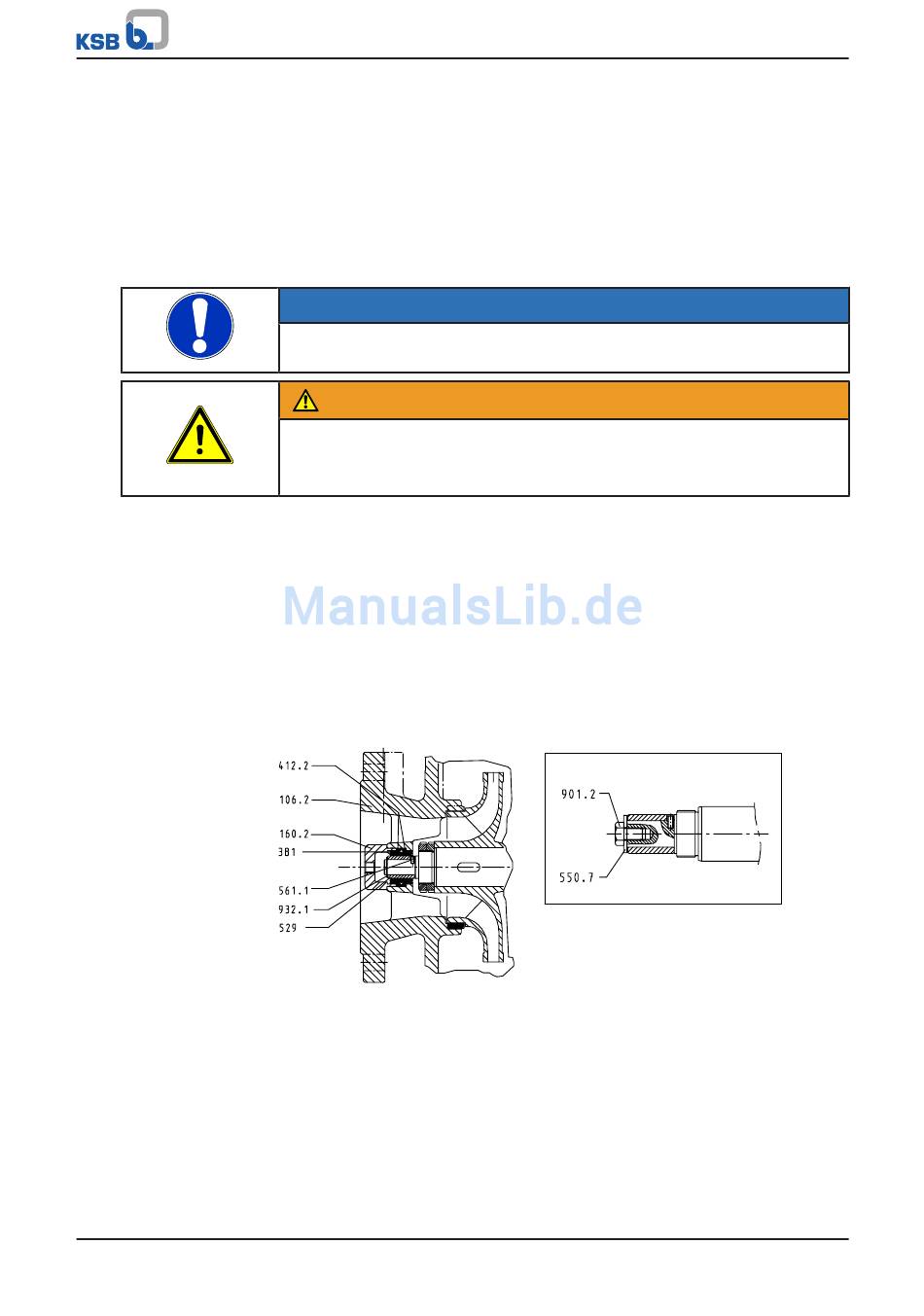

Abb. 21: Demontage Gleitlager - axialer Saugstutzen
Multitec / Multitec-RO
WARNUNG
Antriebslaterne lösen.
901.5 lösen.
Welle in 1.4021/1.4462/1.4501
61 von 112
