5 Aufstellung/Einbau
Für eine Vakuumausgleichsleitung gelten folgende Regeln:
▪ Die Mindestnennweite der Rohrleitung beträgt 25 mm.
▪ Die Rohrleitung mündet über dem höchsten im Behälter zulässigen
Flüssigkeitsstand.
1
2
5

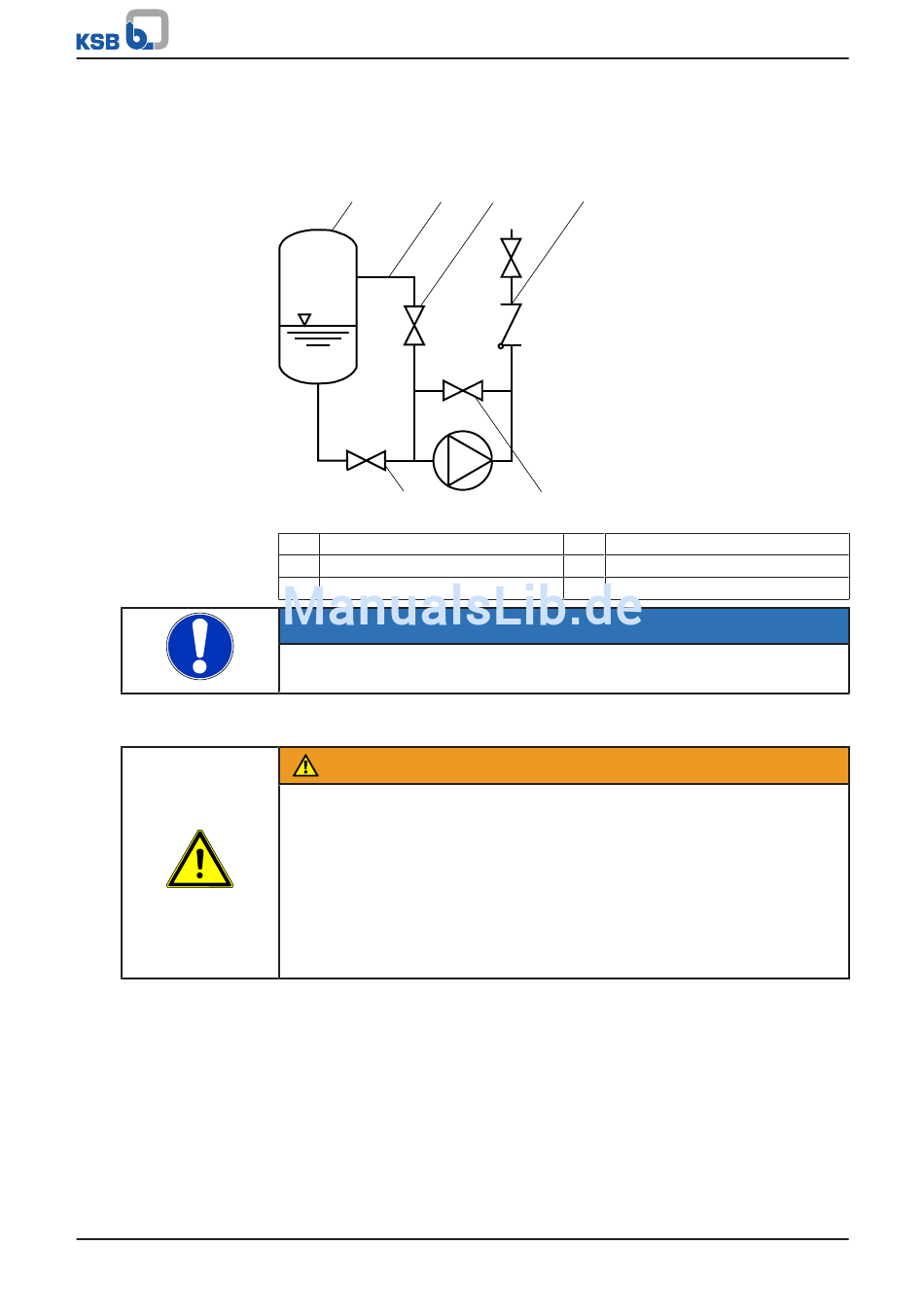

Abb. 10: Vakuumausgleich
1
Vakuumbehälter
3
Absperrorgan
5
Hauptabsperrorgan
HINWEIS
Eine zusätzlich absperrbare Rohrleitung (Pumpendruckstutzen-Ausgleichsleitung)
erleichtert das Entlüften der Pumpe vor dem Anfahren.
5.4.4 Zusatzanschlüsse
WARNUNG
Nicht oder falsch verwendete Zusatzanschlüsse (z. B. Sperrflüssigkeit,
Spülflüssigkeit usw.)
Verletzungsgefahr durch austretendes Fördermedium!
Verbrennungsgefahr!
Funktionsstörung der Pumpe!
▷ Anzahl, Abmessungen und Lage der Zusatzanschlüsse im Aufstellungs- bzw.
Rohrleitungsplan und, wenn vorhanden, Beschilderung an der Pumpe
beachten.
▷ Vorgesehene Zusatzanschlüsse verwenden.
Multitec / Multitec-RO
3
4
6
2
Vakuumausgleichsleitung
4
Rückschlagklappe
6
Vakuumdichtes Absperrorgan
29 von 112
