Fettschmierung - KSB Multitec-RO Betriebs- Und Montageanleitung

7 Wartung/Instandhaltung
a)
1
2
3
4 5
c)

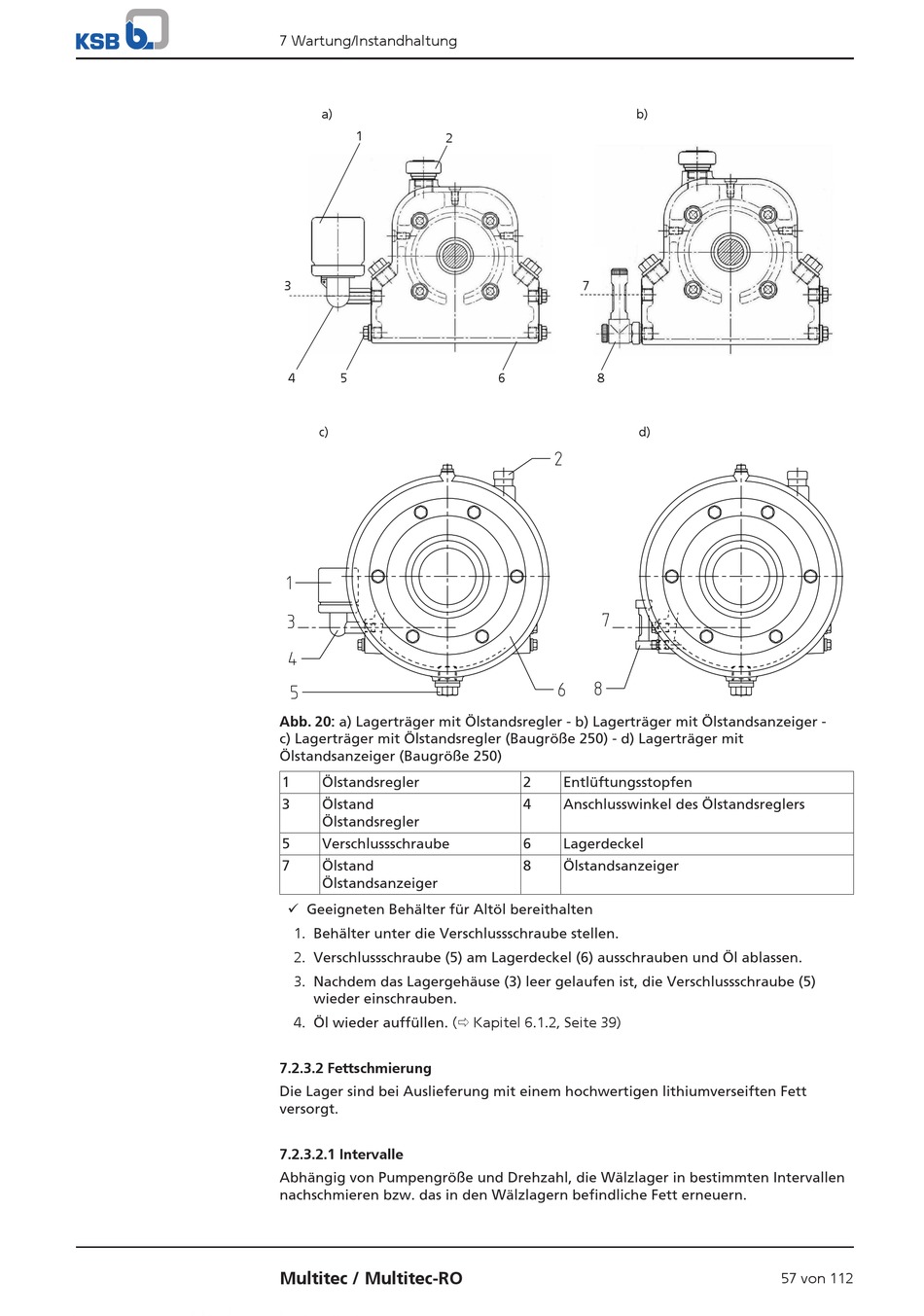

Abb. 20: a) Lagerträger mit Ölstandsregler - b) Lagerträger mit Ölstandsanzeiger -
c) Lagerträger mit Ölstandsregler (Baugröße 250) - d) Lagerträger mit
Ölstandsanzeiger (Baugröße 250)
1 Ölstandsregler
3 Ölstand
Ölstandsregler
5 Verschlussschraube
7 Ölstand
Ölstandsanzeiger
ü Geeigneten Behälter für Altöl bereithalten
1. Behälter unter die Verschlussschraube stellen.
2. Verschlussschraube (5) am Lagerdeckel (6) ausschrauben und Öl ablassen.
3. Nachdem das Lagergehäuse (3) leer gelaufen ist, die Verschlussschraube (5)
wieder einschrauben.
4. Öl wieder auffüllen. (ð Kapitel 6.1.2, Seite 39)

7.2.3.2 Fettschmierung

Die Lager sind bei Auslieferung mit einem hochwertigen lithiumverseiften Fett
versorgt.
7.2.3.2.1 Intervalle
Abhängig von Pumpengröße und Drehzahl, die Wälzlager in bestimmten Intervallen
nachschmieren bzw. das in den Wälzlagern befindliche Fett erneuern.
Multitec / Multitec-RO
b)
7
6 8
d)
2 Entlüftungsstopfen
4 Anschlusswinkel des Ölstandsreglers
6 Lagerdeckel
8 Ölstandsanzeiger
57 von 112
