4 Beschreibung Pumpe/Pumpenaggregat

4.2 Benennung

2)
Beispiel: Multitec A 32/8E-2.1 12.167 (SP)
Tabelle 5: Erklärung zur Benennung
Angabe Bedeutung
Multitec Baureihe
A Aufstellungsart
32 Druckstutzen-Nenndurchmesser [mm]
8E Stufenzahl/Laufradkombination
2.1 Hydraulik
12 Werkstoffcode
167 Dichtungscode
SP Kennung für Sondervarianten (optional)

4.3 Typenschild

1
MTC A 32/8E-2.1 12.167
2
9971234567 000100 / 01
3
Q 17
4
n 2900 1/min l
Mat. No.: 01190081

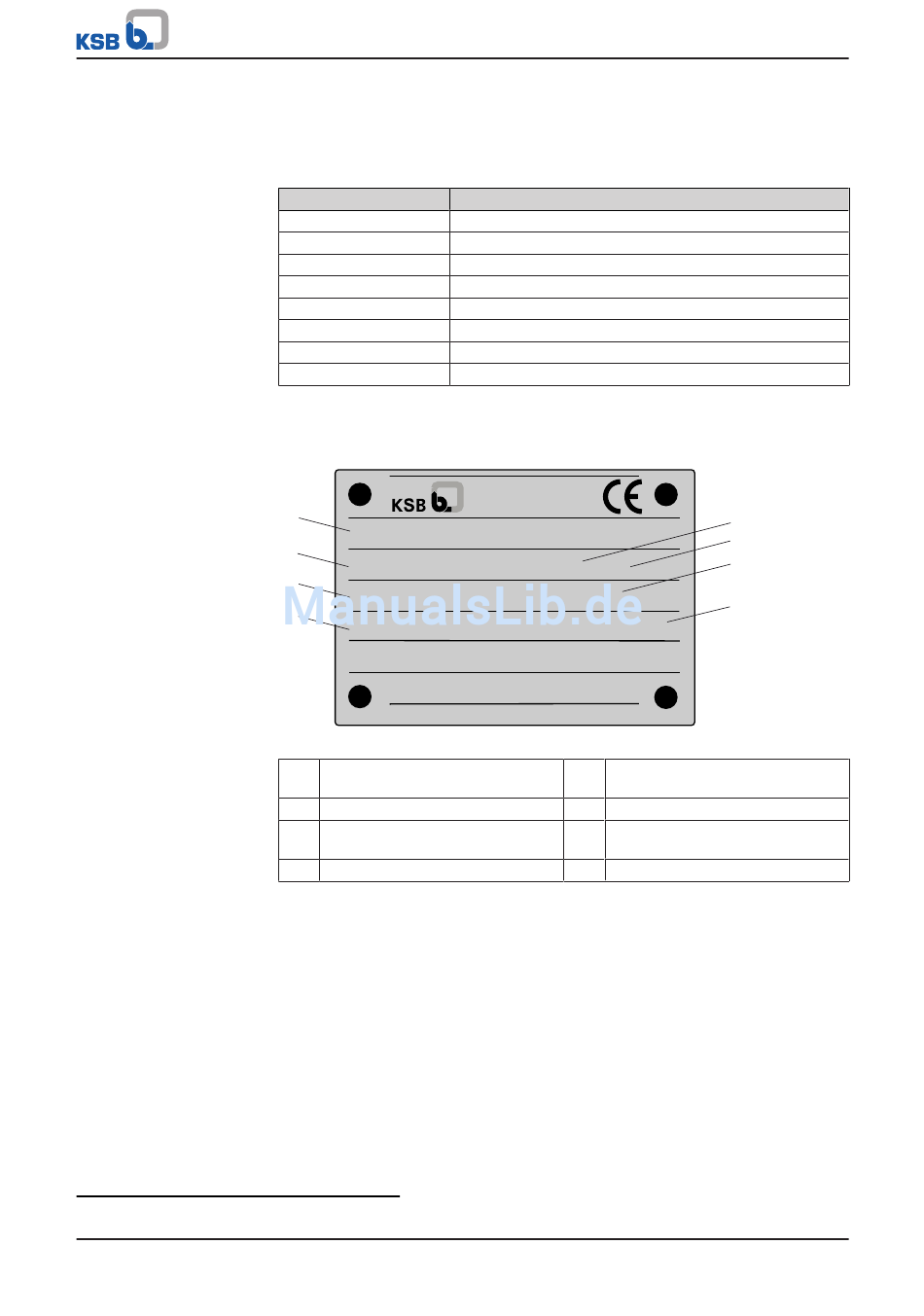

Abb. 5: Typenschild (Beispiel) Multitec
1 Baureihe, Baugröße und
Ausführung
3 Fördermenge
5 Auftragspositionsnummer
(sechsstellig)
7 Förderhöhe

4.4 Konstruktiver Aufbau

Bauart
▪ Mehrstufige Kreiselpumpe in Gliederbauart
▪ Horizontalaufstellung als Grundplattenausführung oder Blockausführung
▪ Vertikalaufstellung in Blockausführung oder mit Kardanwelle
Multitec / Multitec-RO
KSB S.A.S.
F-36004 Chateauroux
m 3 /h l H 180 m
2011
ZN 3823 - 219
2 KSB-Auftragsnummer
(zehnstellig)
4 Drehzahl
6 laufende Nummer
(zweistellig)
8 Baujahr
5
6
7
8
