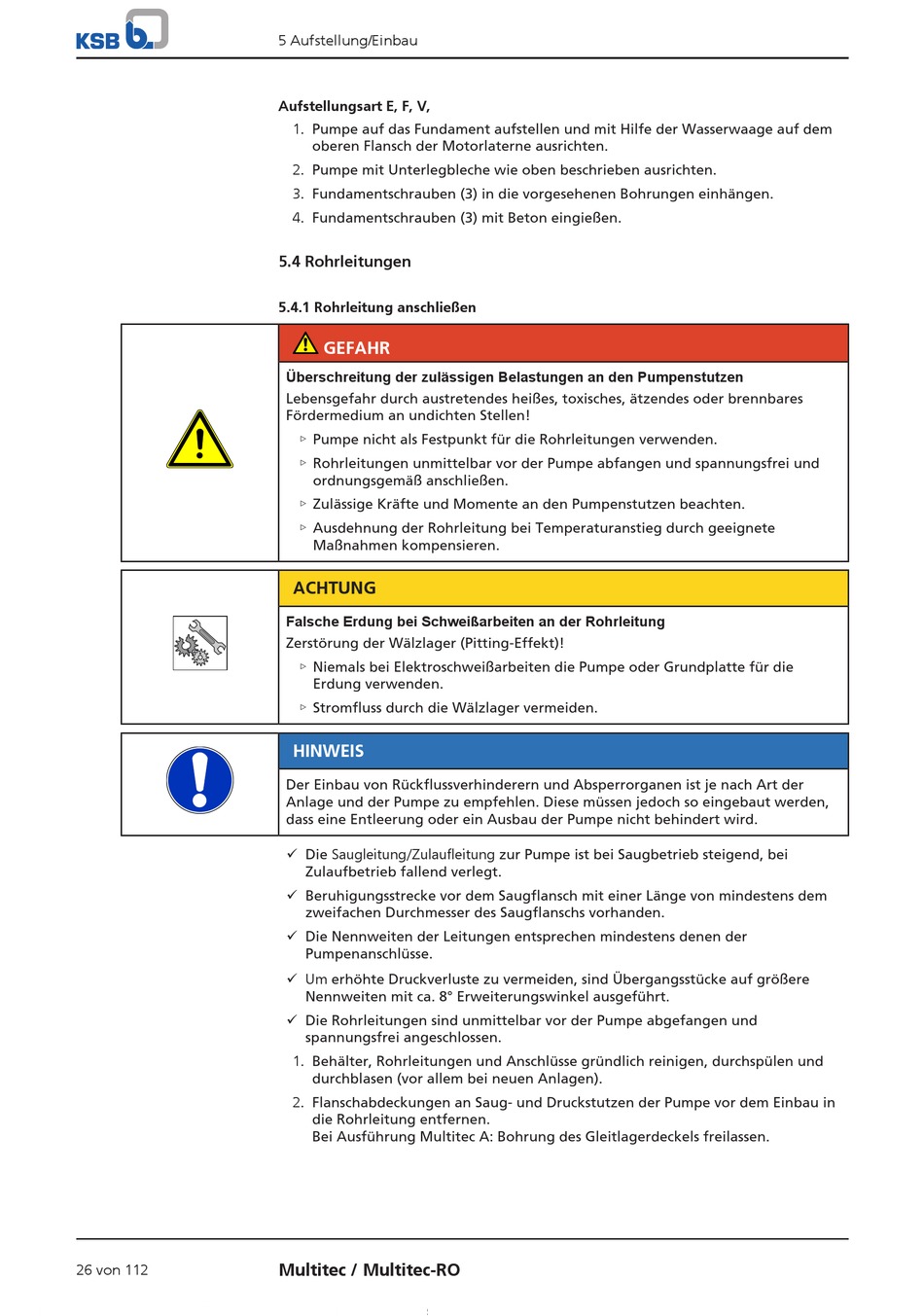

5 Aufstellung/Einbau
Aufstellungsart E, F, V,
1. Pumpe auf das Fundament aufstellen und mit Hilfe der Wasserwaage auf dem
oberen Flansch der Motorlaterne ausrichten.
2. Pumpe mit Unterlegbleche wie oben beschrieben ausrichten.
3. Fundamentschrauben (3) in die vorgesehenen Bohrungen einhängen.
4. Fundamentschrauben (3) mit Beton eingießen.

5.4 Rohrleitungen

5.4.1 Rohrleitung anschließen
GEFAHR
Überschreitung der zulässigen Belastungen an den Pumpenstutzen
Lebensgefahr durch austretendes heißes, toxisches, ätzendes oder brennbares
Fördermedium an undichten Stellen!
▷ Pumpe nicht als Festpunkt für die Rohrleitungen verwenden.
▷ Rohrleitungen unmittelbar vor der Pumpe abfangen und spannungsfrei und
ordnungsgemäß anschließen.
▷ Zulässige Kräfte und Momente an den Pumpenstutzen beachten.
▷ Ausdehnung der Rohrleitung bei Temperaturanstieg durch geeignete
Maßnahmen kompensieren.
ACHTUNG
Falsche Erdung bei Schweißarbeiten an der Rohrleitung
Zerstörung der Wälzlager (Pitting-Effekt)!
▷ Niemals bei Elektroschweißarbeiten die Pumpe oder Grundplatte für die
Erdung verwenden.
▷ Stromfluss durch die Wälzlager vermeiden.
HINWEIS
Der Einbau von Rückflussverhinderern und Absperrorganen ist je nach Art der
Anlage und der Pumpe zu empfehlen. Diese müssen jedoch so eingebaut werden,
dass eine Entleerung oder ein Ausbau der Pumpe nicht behindert wird.
ü Die Saugleitung/Zulaufleitung zur Pumpe ist bei Saugbetrieb steigend, bei
Zulaufbetrieb fallend verlegt.
ü Beruhigungsstrecke vor dem Saugflansch mit einer Länge von mindestens dem
zweifachen Durchmesser des Saugflanschs vorhanden.
ü Die Nennweiten der Leitungen entsprechen mindestens denen der
Pumpenanschlüsse.
ü Um erhöhte Druckverluste zu vermeiden, sind Übergangsstücke auf größere
Nennweiten mit ca. 8° Erweiterungswinkel ausgeführt.
ü Die Rohrleitungen sind unmittelbar vor der Pumpe abgefangen und
spannungsfrei angeschlossen.
1. Behälter, Rohrleitungen und Anschlüsse gründlich reinigen, durchspülen und
durchblasen (vor allem bei neuen Anlagen).
2. Flanschabdeckungen an Saug- und Druckstutzen der Pumpe vor dem Einbau in
die Rohrleitung entfernen.
Bei Ausführung Multitec A: Bohrung des Gleitlagerdeckels freilassen.
