Vervolg van figuur 2.27:
Druk op:
of
of
of
of
Opmerking: Sla de geopende keuzes op voordat u de configuratiemodus verlaat. De controleur herstelt de laatst
opgeslagen keuzes als de hoofdschakelaar op "OFF/RESET" gezet wordt.
* De grijsgemaakte vakjes geven het karakter aan op het scherm van de controleur en waarop de geselecteerde afstelling van
toepassing is. X in de voorbeelden die hieraan vooraf gaan wordt een willekeurig cijfer tussen 0 en 9 gegeven. De effectieve
waarden zijn wisselend naargelang het model stroomaggregaat.
Er zijn drie opties mogelijk als "SAVE" op het scherm staat:
Druk op:
Teruggaan naar de eerste parameter, de grove afstelling van de
spanning, om de verwerking van de wijziging te controleren,
voor het opslaan. Zie figuur 3.25.
of
Opslaan van de geopende wijzigingen.
of
Afzien van de wijzigingen, zonder ze op te slaan.
Het scherm geeft knipperend aan "Yes" of "no" bij het drukken op de toets met pijl
omhoog of omlaag, daarna verlaat de controleur de configuratiemodus. Het
scherm geeft dan opnieuw de bedrijfsuren.
Zet nu de hoofdschakelaar op "OFF/RESET".
Overgang naar grove afstelmodus van de snelheid van de regelaar van de
motor
Verhogen of verlagen van het toerental van de motor met grote eenheden.
Overgang naar fijne afstelmodus van de snelheid van de regelaar van de
motor
Verhogen of verlagen van het toerental van de motor met kleine
eenheden.
Overgang naar de grove afstelmodus van de stabiliteit van de regelaar van
de motor (versterking).
Vergroten of verkleinen van de stabiliteit van de regelaar van de motor
(versterking) met grote eenheden.
Overgang naar de fijne afstelmodus van de stabiliteit van de regelaar van
de motor (versterking).
Vergroten of verkleinen (versterking) met kleine eenheden van de stabiliteit
van de regelaar van de motor.
Overgang naar de opslagmodus "SAVE". Zie figuur 2.29.

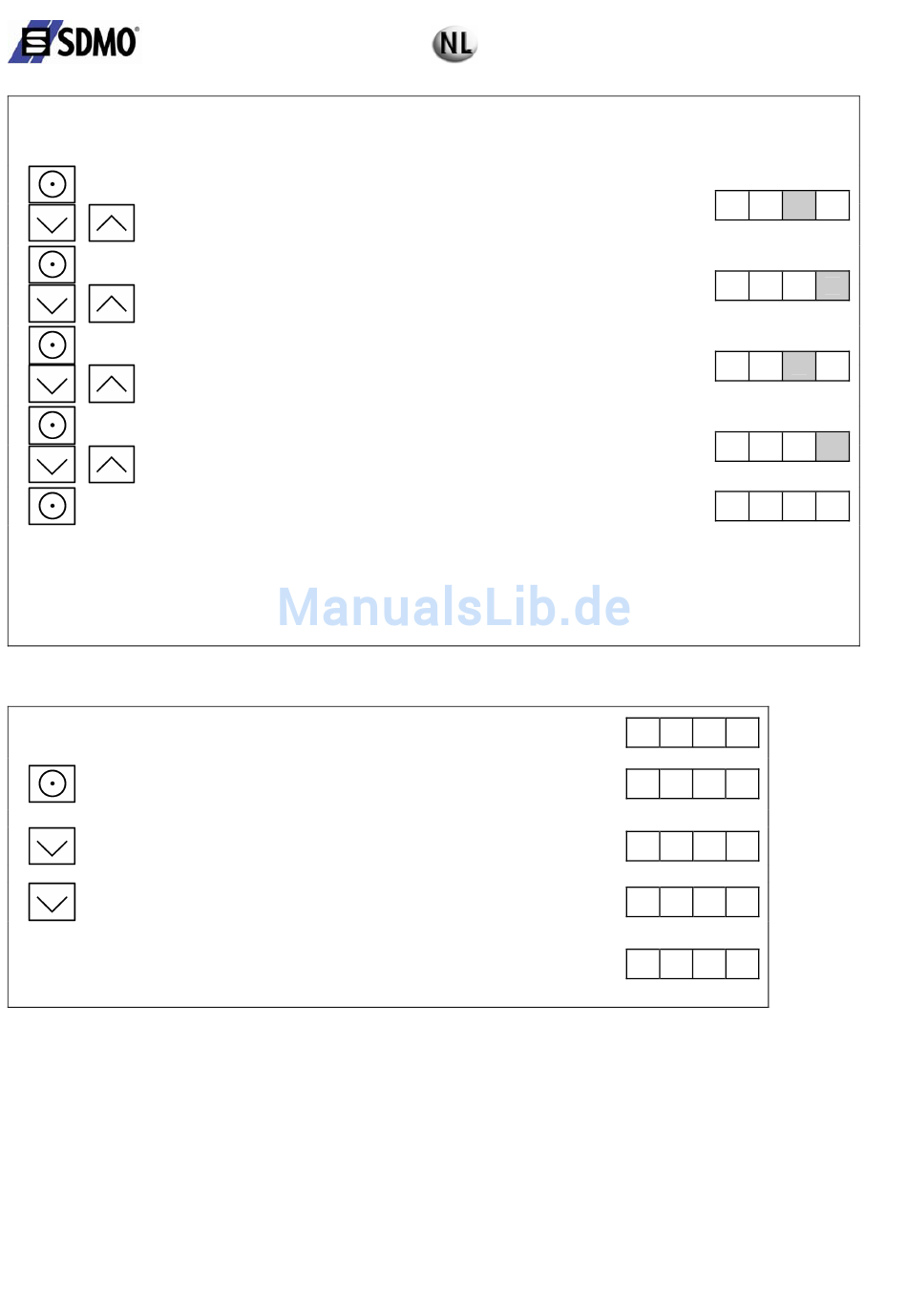

Figuur 2.28: Afstellingen van de spanning en frequentie van de uitgang, vervolg
Figuur 2.29: Opslaan
28 / 47
Weergave:*
4 P X
4 P X
5 P
X
5 P X
S A v
S A v E
1 P X X
Y E S
n o
X X X X
X
X
X
X
E
