2. Beschreibung

2.1. Beschreibung und Identifizierung des Stromerzeugers

Die Einbaulage der verschiedenen Bauteile des Stromerzeugers wird in der nachfolgenden Abbildung gezeigt. Der Stromerzeuger wird
mit Hilfe eines Typenschildes identifiziert.
1. Gehäuse
2. Schalldämpfer
3. Ölpeilstab
4. Verschluss der Öleinfüllöffnung
5. Luftfilter
6. Position der Zündkerzen (auf beiden
Seiten)
7. Steuerungseinheit (ADC-Controller)
8. Hauptschalter des Stromerzeugers
(RUN\OFF/RESET\AUTO)
9. Typenschild
10. Nicht verwendet
11. Ansaugluft-Einlässe
12. Position der Startbatterie des Motors
13. Ölablassleitung

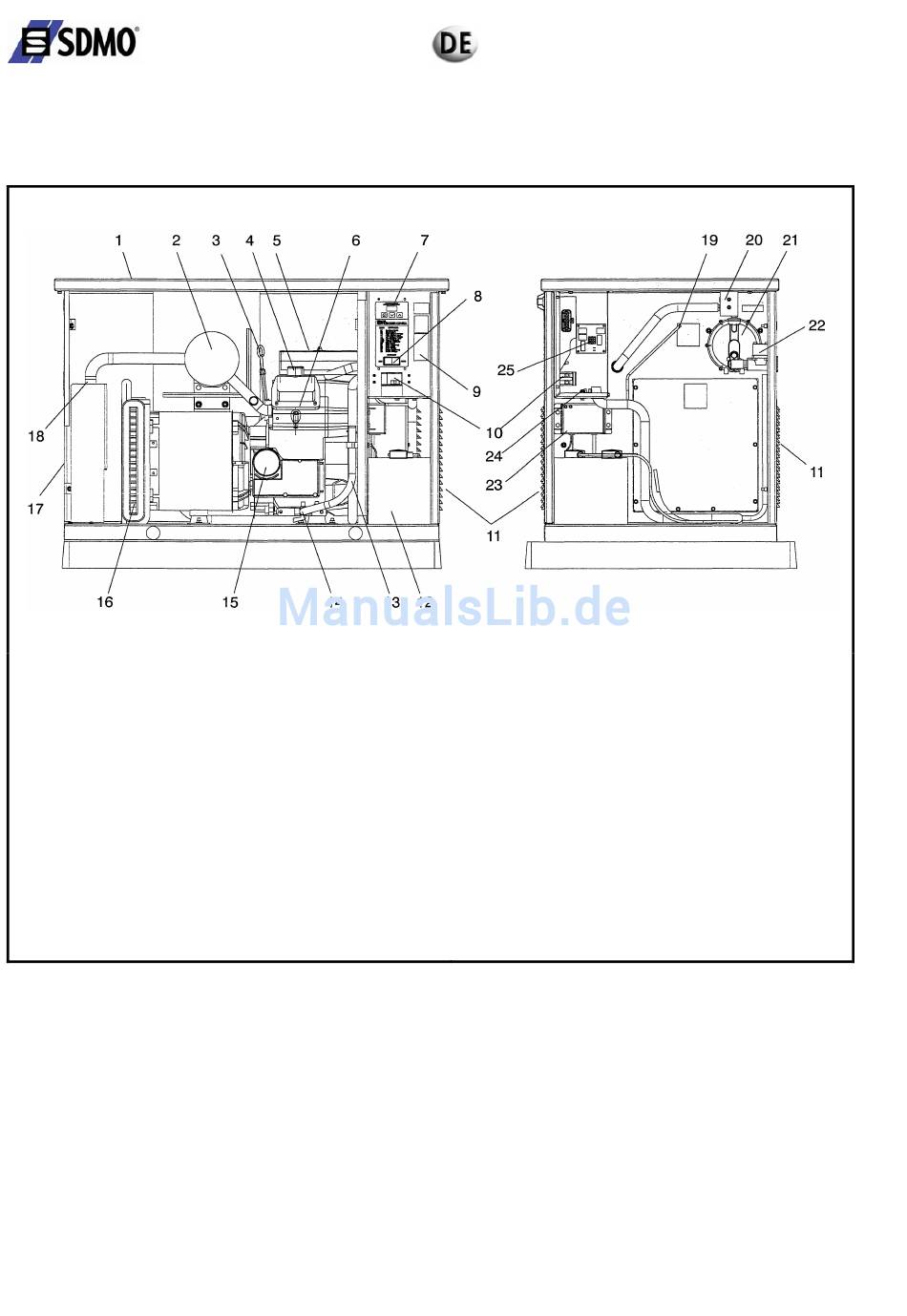

Abbildung 2.1: Einbaulage der Bauteile des Stromerzeugers
14. Absperrhahn zu Ölablassen
15. Ölfilter
16. Kühllufteinlass des Generators
17. Abgasausgang
18. Funkenfänger
19. DSAM-Kabel
20. Kraftstoffweiche
21. Druckregler
22. Versorgungs-Magnetventil
23. Nicht verwendet
24. Nicht verwendet
25. Relaisplatine
3 / 47
