4.4.2 Wartung des Papierfilters

Zum Ersetzen des Papiereinsatzes gemäß Wartungsplan ist folgendes Verfahren anzuwenden. Tauschen Sie den Papiereinsatz
häufiger aus, wenn der Stromerzeuger unter besonders staubigen oder schmutzigen Einsatzbedingungen betrieben wird.
1. Stellen Sie den Hauptschalter des Stromerzeugers auf "OFF/RESET".
2. Trennen Sie das Batterieladegerät von seiner Stromversorgung.
3. Klemmen Sie die Startbatterie des Stromerzeugermotors ab, dabei zunächst das Massekabel (-) lösen.
4. Schrauben Sie das Rändelrad zur Befestigung des Deckels ab und nehmen Sie diesen vom Filter.
5. Lösen Sie die Befestigungsmutter der Halterung des Papierelements und nehmen Sie nun die Halterung und den Papiereinsatz
mit dem Vorfilter heraus.
6. Nehmen Sie den Vorfilter vom Papiereinsatz.
Anmerkung: Reinigen Sie den Papiereinsatz weder mit einer Flüssigkeit oder mit Druckluft, da dessen Filtereigenschaften
dadurch völlig verloren gehen.
7. Ersetzen Sie den Einsatz, wenn er verschmutzt, verformt oder verschlissen ist.
8. Kontrollieren Sie den Sockel des Luftfilters. Überprüfen Sie, ob er richtig befestigt und weder verformt noch beschädigt ist.
Überprüfen Sie auch, ob die Halterung des Papiereinsatzes unbeschädigt und richtig montiert ist. Wenn irgend ein Teil des
Luftfilters beschädigt sein sollte, ist es auszutauschen.
9. Reinigen Sie den Sockel des Luftfilters von Schmutz und Ablagerungen. Wischen Sie den Sockel des Luftfilters sorgfältig ab,
damit keine Partikel in den Ansaugtrakt fallen. Überprüfen Sie den Zustand der Gummidichtung, die den Befestigungsbolzen des
Luftfilters abdichtet, und tauschen Sie sie bei Bedarf aus.
10. Montieren Sie den Papiereinsatz, den Vorfilter, die Halterung des Papiereinsatzes und deren Mutter und dann den Deckel des
Luftfilters. Drehen Sie das Rändelrad wieder auf den Deckel.
11. Stellen Sie die Stromversorgung des Batterieladegeräts wieder her.
12. Klemmen Sie die Startbatterie des Stromerzeugermotors wieder an, wobei Sie das Massekabel (-) zu letzt anschließen.

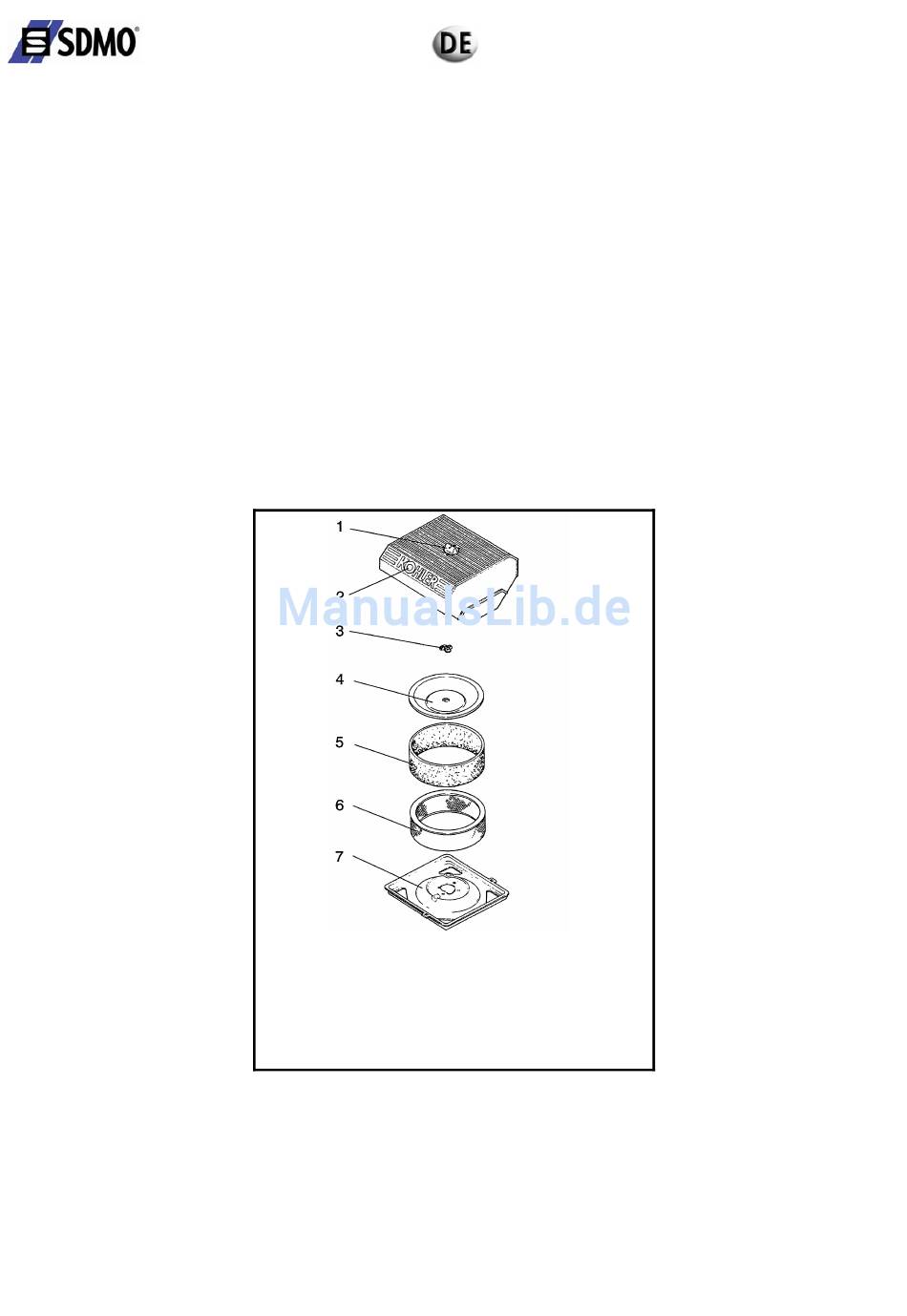

1. Rändelrad
2. Luftfilterdeckel
3. Mutter der Halterung des Papiereinsatzes
4. Halterung des Papiereinsatzes
5. Schaumstoff-Vorfilter
6. Papiereinsatz
7. Sockel des Luftfilters
Abbildung 4.4: Bauteile des Luftfilters
