Installation - SDMO RES 9.5 Handbuch Für Installation, Betrieb Und Wartung

2.3.8.2.

Installation

Verwenden Sie eine 12V-Batterie mit einer Mindestkapazität von 62 Ah. Der Minuspol des Stromerzeugers ist an Masse
angeschlossen und der Stromkreis des Motors hat 12 V.
Schließen Sie die Batterie richtig, d. h. Plus an Plus und Minus an Minus, an, um Stromschläge oder Beschädigungen der Batterie und
deren Ladegerät zu vermeiden. Beauftragen Sie im Zweifelsfall einen qualifizierten Techniker mit der Installation der Batterie(n).
Schließen Sie beim Anklemmen der Batterie das Massekabel (-) zu letzt an.
Schließen Sie das Massekabel (-) der Batterie niemals an den Plusanschluss (+) des Anlassers an. Schließen Sie die Batteriepole
niemals gegeneinander kurz, um den Zustand der Batterie zu testen.
Bezüglich des elektrischen Anschlusses der Batterie s. Abbildung 2.20. Kontrollieren Sie den richtigen Anschluss der Batterie und den
festen Sitz der Anschlussklemmen.
Anmerkung: Ist die Batterie vertauscht angeschlossen, startet der Stromerzeuger nicht und der Stromkreis kann beschädigt werden.
Abbildung 2.21 zeigt die Position der Startbatterie des Motors. Der Anschluss der Batterie wird dadurch erleichtert, dass Standardkabel
verwendet werden. Gehen Sie folgendermaßen vor, um die Batterie einzubauen und anzuklemmen.
Vorgehensweise zur Installation der Batterie
1. Überprüfen Sie, ob die Startbatterie voll geladen ist, bevor Sie sie in Betrieb nehmen.
2. Reinigen Sie bei Bedarf die Batteriepole und/oder die Anschlussadapter.
3. Montieren Sie bei Bedarf die Anschlussadapter auf die Pole.
4. Setzen Sie die Batterie in ihre Halterung.
5. Stellen Sie sicher, dass der Hauptschalter auf "OFF" steht.
6. Schließen Sie das Pluskabel (+) an die Startbatterie des Motors an.
7. Schließen Sie das Minuskabel (-) an die Startbatterie des Motors an.
Bezüglich der Anweisungen zur Wartung der Batterie ziehen Sie das Benutzerhandbuch des Stromerzeugers zu Rate.
1. An Plusklemme (+) der Magnetspule des Anlassers.
2. An Masseklemme (-) der Magnetspule des Anlassers
oder in unmittelbarer Nähe.

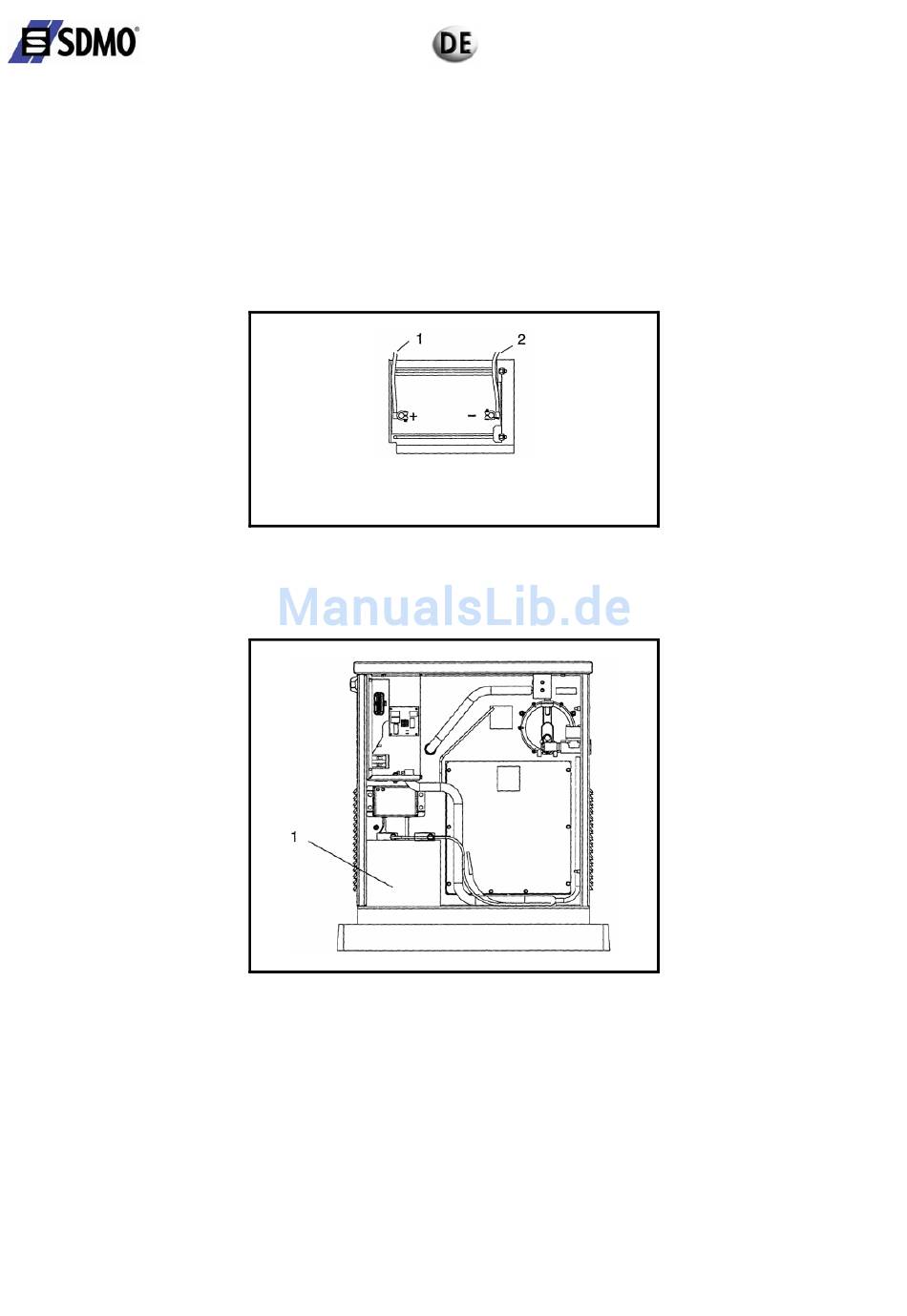

Abbildung 2.20: Batterieanschlüsse - 12V-Stromkreis des Motors
1. Position der Startbatterie des Motors
Abbildung 2.21: Position der Startbatterie, Ansaugluftseite
