2.3.8.2.

Installatie

Gebruik een accu 12 V met een capaciteit van minimaal 62 Ah. Het stroomaggregaat gebruikt een negatieve massa met een
elektrische circuit van de motor van 12 V.
Sluit de accu goed aan, positief op positief en negatief op negatief, om elke elektrische schok en beschadigingen aan de accu en zijn
lader te voorkomen. Indien nodig, laat u de installatie van de accu(s) aan een gekwalificeerde elektricien over. Om de accu aan te
sluiten, maakt u als laatste de negatieve (-) kabel vast.
Sluit nooit de negatieve kabel (-) van de accu aan op de positieve pool (+) van de solenoïde van de startmotor. Maak geen kortsluiting
op de polen om de staat van de accu te testen.
Zie figuur 2.20 voor de elektrische aansluiting van de accu. Controleer of de accu goed aangesloten is en de polen goed zijn vastgezet.
Opmerking: Als de accu omgekeerd is aangesloten, start het stroomaggregaat niet en het elektronisch circuit loopt risico op
beschadigingen.
Het figuur 2.21 geeft de plaats van de startaccu van de motor aan. De aansluiting van de accu is gemakkelijker doordat de kabels
standaard zijn. Pas de volgende procedure toe om de accu te installeren en aan te sluiten.
Installatieprocedure van de accu
1. Controleer of de startaccu vol belast is voordat u hem in gebruik neemt.
2. Reinig de accupolen en/of de adapters inden nodig.
3. Installeer indien nodig de adapters op de polen.
4. Plaats de accu in zijn ruimte.
5. Controleer of de hoofdschakelaar van de controleur op "OFF" staat.
6. Sluit de positieve kabel (+) op de startaccu van de motor aan.
7. Sluit de negatieve kabel (-) op de startaccu van de motor aan.
Raadpleeg de gebruiksaanwijzing van het stroomaggregaat voor de onderhoudsinstructies van de accu.
1. Op de positieve pool (+) van de solenoïde van de
startmotor.
2. Op de massapool (-) van de solenoïde van de
startmotor of dichtbij.

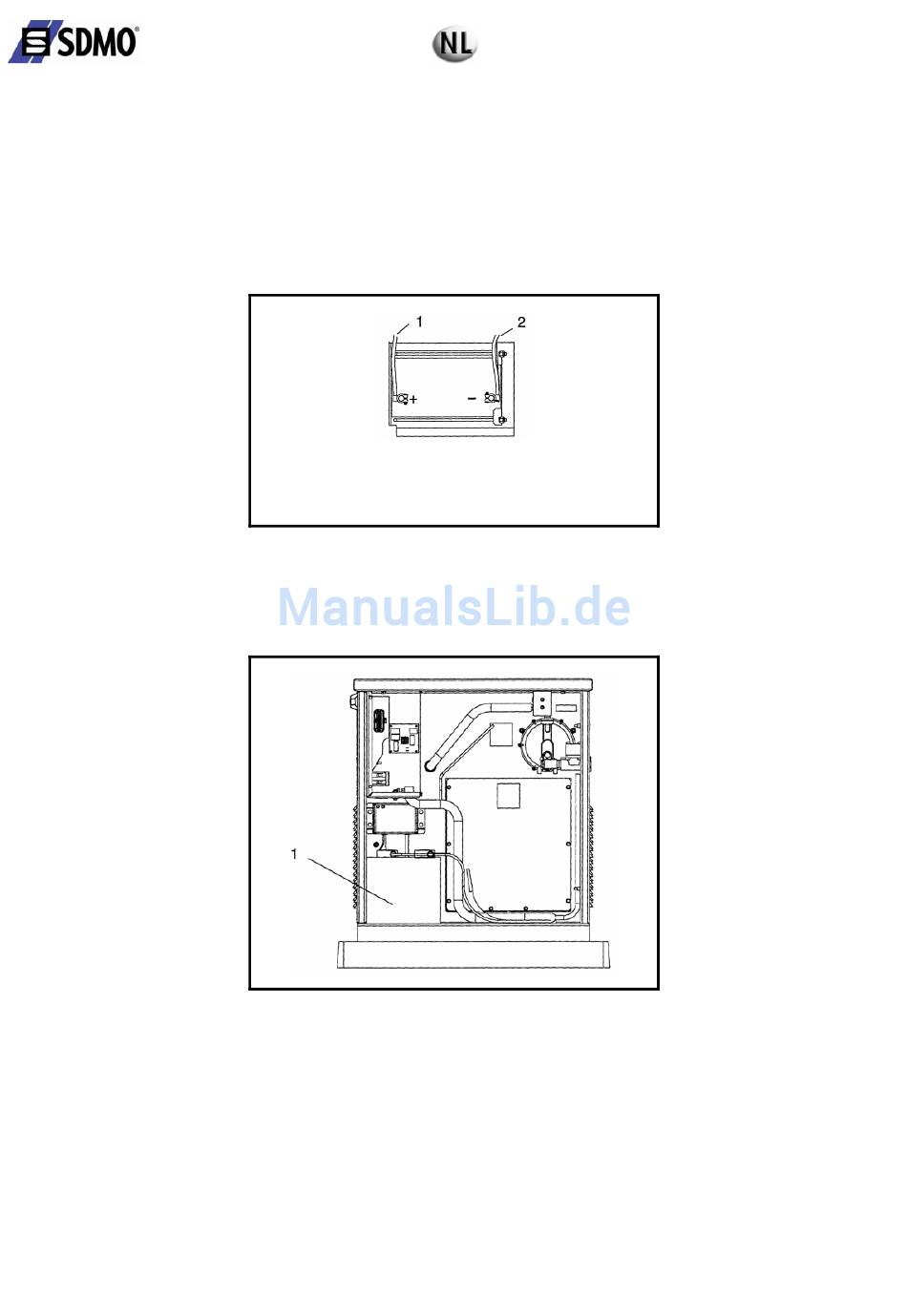

Figuur 2.20: Aansluitingen van de accu - elektrisch circuit motor 12 V
1. Plaats van de startaccu motor
Figuur 2.21: Plaats van de accu, kant luchtaanvoer
