2.3.3 Технические требования по выпуску отработавших газов
Ни в коем случае не допускайте работы генераторной установки внутри зданий. Ни в коем случае не допускайте работы
генераторной установки в условиях, когда отработавшие газы могут проникать в здание, где возможно находятся люди, через
окно, вентиляционное отверстие или через любой другой проем.
Комплектация выпускного тракта всех генераторных установок рассчитана на их работу вне помещений. Не располагайте эту
генераторную установку внутри помещений.
На рисунке 2.6 показаны количество и температура отработавших газов, выделяющихся при номинальной нагрузке.
Отработавшие газы двигателя смешиваются с охлаждающим генераторную установку воздухом в зоне выхода отработавших
газов из кожуха. Располагайте генераторную установку так, чтобы отработавшие газы не попадали на растения или на
воспламеняющиеся материалы. Соблюдайте свободные зона, показанные на рисунке 2.5.
2.3.4 Технические требования по воздуху
Для охлаждения и сгорания топлива к генераторной установке должно подводиться соответствующее количество воздуха.
Воздух, используемый для охлаждения и сгорания, проходит через входные и выходные отверстия в звукоизолирующем
кожухе. На рисунке 2.7 показано расположение входных и выходных решеток для охлаждающего воздуха. Входные и
выходные отверстия для воздуха необходимо осматривать как снаружи, так и изнутри кожуха для предотвращения их
загрязнения, препятствующего свободной циркуляции воздуха.
Выпускной тракт
Выделение отработавших газов при
номинальной мощности, м
RES 9.5
RES 13
Температура отработавших газов при
номинальной мощности, °C (°F)
Температура отработавших газов на выходе из
кожуха при номинальной мощности, °C (°F)

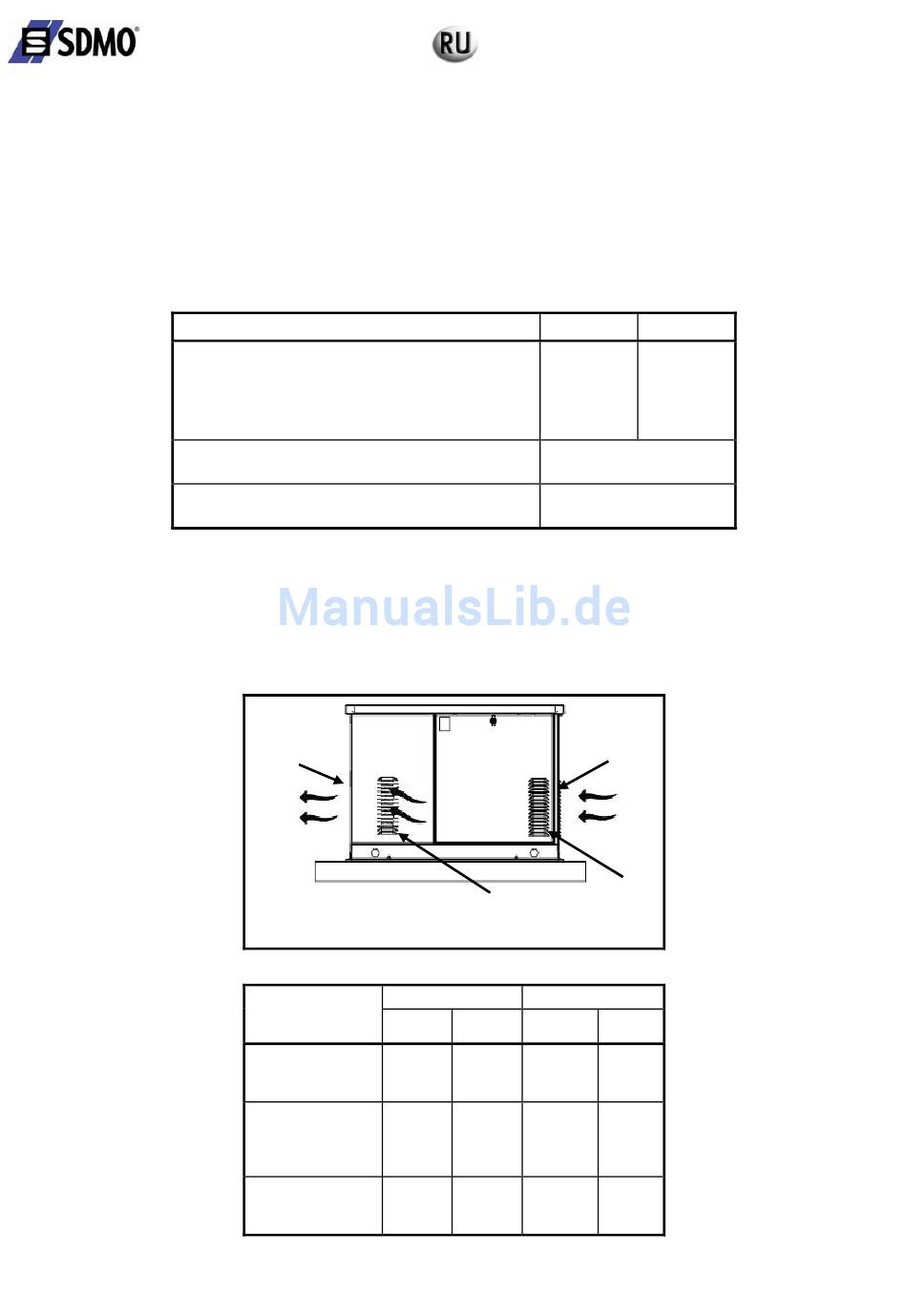

Рисунок 2.6: Количество и температура отработавших газов
1
1. Выход отработавших газов
2. Забор охлаждающего воздуха для генератора (с
2 сторон) 3. Забор воздуха для двигателя
Рисунок 2.7: Входы и выходы охлаждающего воздуха
Потребность в
охлаждающем
воздухе
Подача
охлаждающего
3
воздуха, м /мин
Общая
потребность
воздуха на
3
входе, м /мин
Подача воздуха
для сгорания,
3
м /мин
Рисунок 2.8: Потребность в охлаждающем воздухе
3
/мин
2
RES 9.5
60 Гц 50 Гц
26,9 22,4
27,8 23,2
0,94 0,8
10 / 47
60 Гц 50 Гц
3,3 2,7
3,8 3,2
816 (1500)
316 (600)
3
3
RES 13
60 Гц 50 Гц
26,9 22,4
28,0 23,4
1,1 0,9
