2. Beschrijving

2.1. Beschrijving en identificatie van het stroomaggregaat

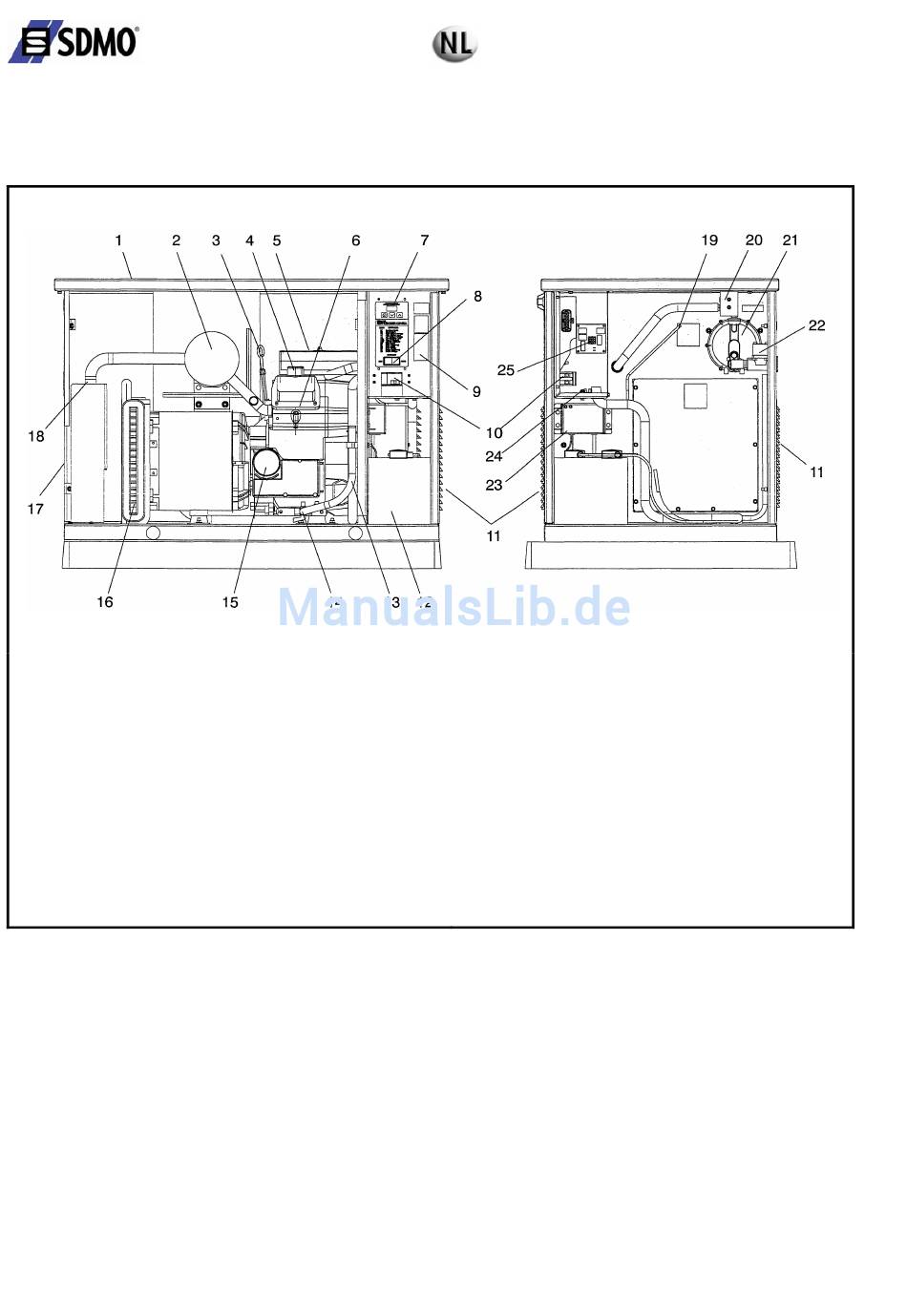

De plaats van de verschillende organen van het stroomaggregaat is in onderstaand figuur beschreven. Het aggregaat wordt
geïdentificeerd door middel van een typeplaat.
1. Omkasting
2. Demper
3. Oliepeilstok
4. Olievuldop 5.
6. Plaats van de bougies (aan beide zijden)
7. Controle-eenheid commando (controleur ADC)
8. Schakelaar van het stroomaggregaat
(RUN\OFF/RESET\AUTO)
9. Typeplaat
10. Niet In gebruik
11. Luchtaanzuiging inlaat
12. Plaats van de startaccu
13. Olieaftapslang
Luchtfilter
Figuur 2.1 : Plaats van de organen van het stroomaggregaat
14. Olieaftapkraan
15. Oliefilter
16. Luchtaanzuiging van de koeling van de alternator
17. Uitlaatstuk
18. Vonkenvanger
19. Kabels DSAM
20. Multibrandstoffenblok
21. Drukregelaar
22. Elektroklep van de voeding
23. Niet In gebruik
24. Niet In gebruik
25. Printplaat relais
3 / 47
