2. Описание
2.1. Описание и идентификация генераторной установки

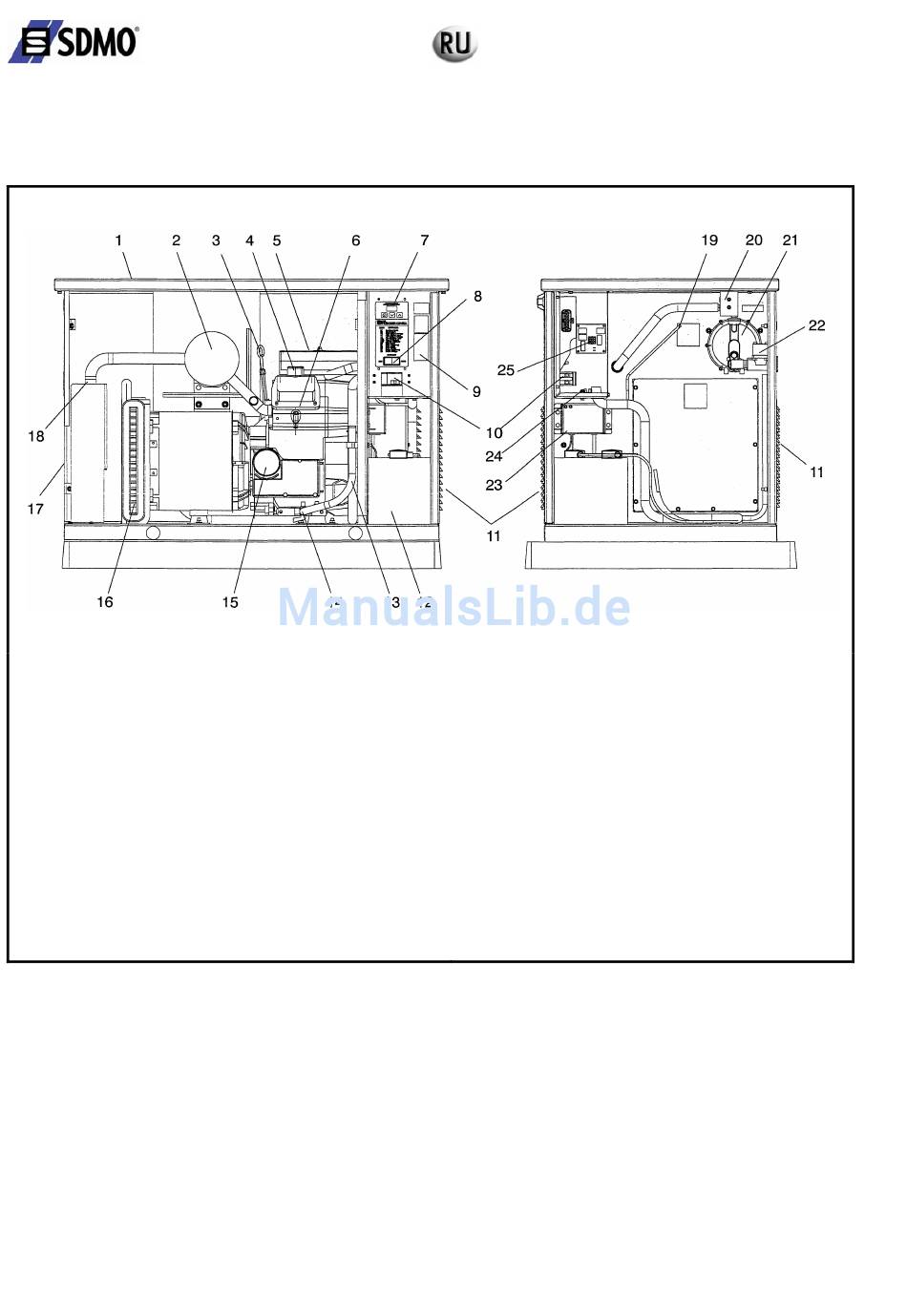

Расположение элементов генераторной установки показано на рисунке ниже. Установка идентифицируется по заводской
табличке.
1. Кожух
2. Глушитель
3. Маслоизмерительный щуп
4. Пробка маслозаправочного отверстия 5.
Воздушный фильтр
6. Расположение свечей зажигания (с одной и
с другой стороны)
7. Блок управления (ADC)
8. Основной переключатель генераторной установки
(RUN\OFF/RESET\AUTO)
9. Заводская табличка
10. Не используется
11. Забор воздуха
12. Место для пусковой аккумуляторной батареи 13.
Шланг для слива масла
Рисунок 2.1: Расположение элементов генераторной установки
14. Кран для слива масла 15. Масляный фильтр
16. Забор охлаждающего воздуха для генератора
17. Выход отработавших газов
18. Искрогаситель
19. Провода модуля DSAM
20. Блок смены видов топлива
21. Регулятор давления
22. Электромагнитный клапан питания
23. Не используется
24. Не используется
25. Блок реле
