Продолжение рисунка 2.27:
Нажмите на:
или
или
или
или
Примечание: Прежде чем выйти из режима конфигурирования, сохраните выбранные параметры. Блок
управления восстанавливает последние сохраненные параметры при установке основного
переключателя в положение "OFF/RESET".
* Затемненными клетками обозначен символ, отображаемый на дисплее блока управления и соответствующий
выбранному виду регулирования. X в предыдущих примерах обозначает любую цифру от 0 до 9. Действующие
значения изменяются в соответствии с моделями генераторных установок.

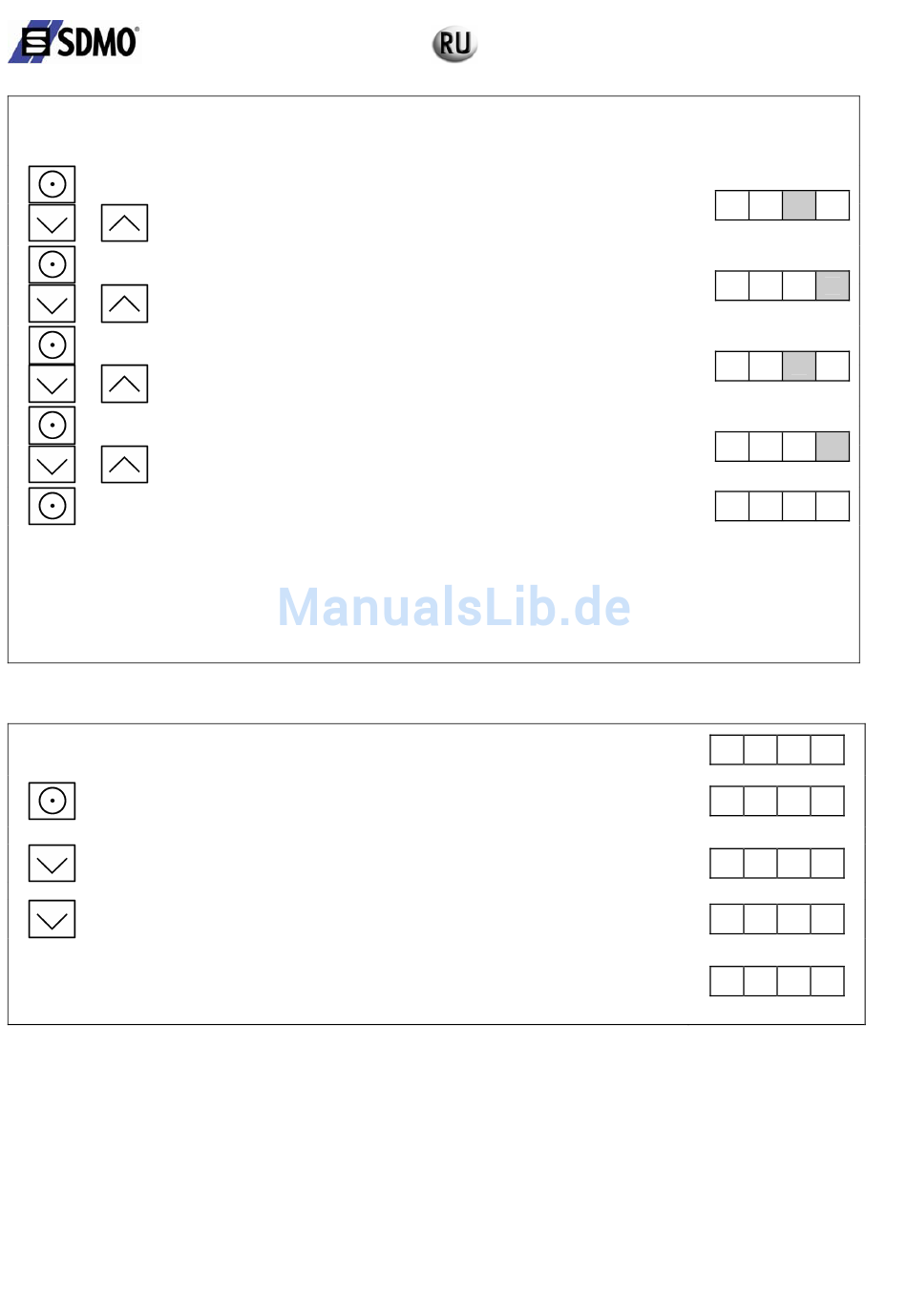

Рисунок 2.28: Регулирование выходного напряжения и частоты, продолжение
Когда на дисплее высвечивается "SAVE", возможны три варианта:
Нажмите на:
Для возврата к первому параметру, грубое регулирование
напряжение, чтобы проверить учет изменения, перед сохранением.
См. рисунок 3.25.
или
Для сохранения введенных изменений.
или
Для прекращения изменений без их сохранения.
При нажатии на кнопку "Вверх" или кнопку "Вниз" на дисплее высвечивается "Yes" или
"No", затем блок управления выходит из режима конфигурирования. При этом на
дисплее снова высвечиваются часы работы.
Теперь установите основной переключатель в положение "OFF/RESET".
Для перехода в режим грубого регулирования оборотов двигателя
Для повышения или понижения оборотов двигателя большими
шагами.
Для перехода в режим тонкого регулирования оборотов двигателя
Для повышения или понижения оборотов двигателя небольшими
шагами.
Для перехода в режим грубого регулирования устойчивости
регулятора двигателя (усиление).
Для повышения или понижения устойчивости регулятора двигателя
(усиление) большими шагами.
Для перехода в режим тонкого регулирования устойчивости
регулятора двигателя (усиление).
Для повышения или понижения устойчивости регулятора двигателя
(усиление) небольшими шагами.
Для перехода в режим сохранения "SAVE". См. рисунок 2.29.
Рисунок 2.29: Режим сохранения
28 / 47
Индикация:*
4 P X X
4 P X X
5 P X X
5 P X X
S A V E
S A V E
1 P X X
Y E S
N O
X X X X
