Nummers van de aansluitingen
1 - Externe startopdracht
2 - Aarde
3 - N5 : Nulleiding lichtnet
R5 : Fase lichtnet
4 - Etiket met gegevens van de aansluitingen.
Lees de voorschriften zorgvuldig.
Verwijder het etiket na het maken van de aansluitingen
5 - Vermogensaansluiting
6 - Blok "VIGI" - aardlekbeveiliging (optie)
7 - Aardingskabel.
N.B.: instelling van de omschakelaar normaal-nood (SDMO).
In de "AUTO" modus, en voor een correcte koeling van de motor bij het stoppen, moet de tijdschakeling van de koeling
van het aggregaat worden ingesteld op een duur van 120 secondes.
7
Voer de volgende controles uit. Controleer of:
de pakkingbussen de kabels goed omsluiten
en geen mechanische spanningen zijn op de kabels tussen
de pakkingbussen en de aansluitingen.
Plaats de kap van de vermogensschakelaar terug.
8
Eindconfiguratie

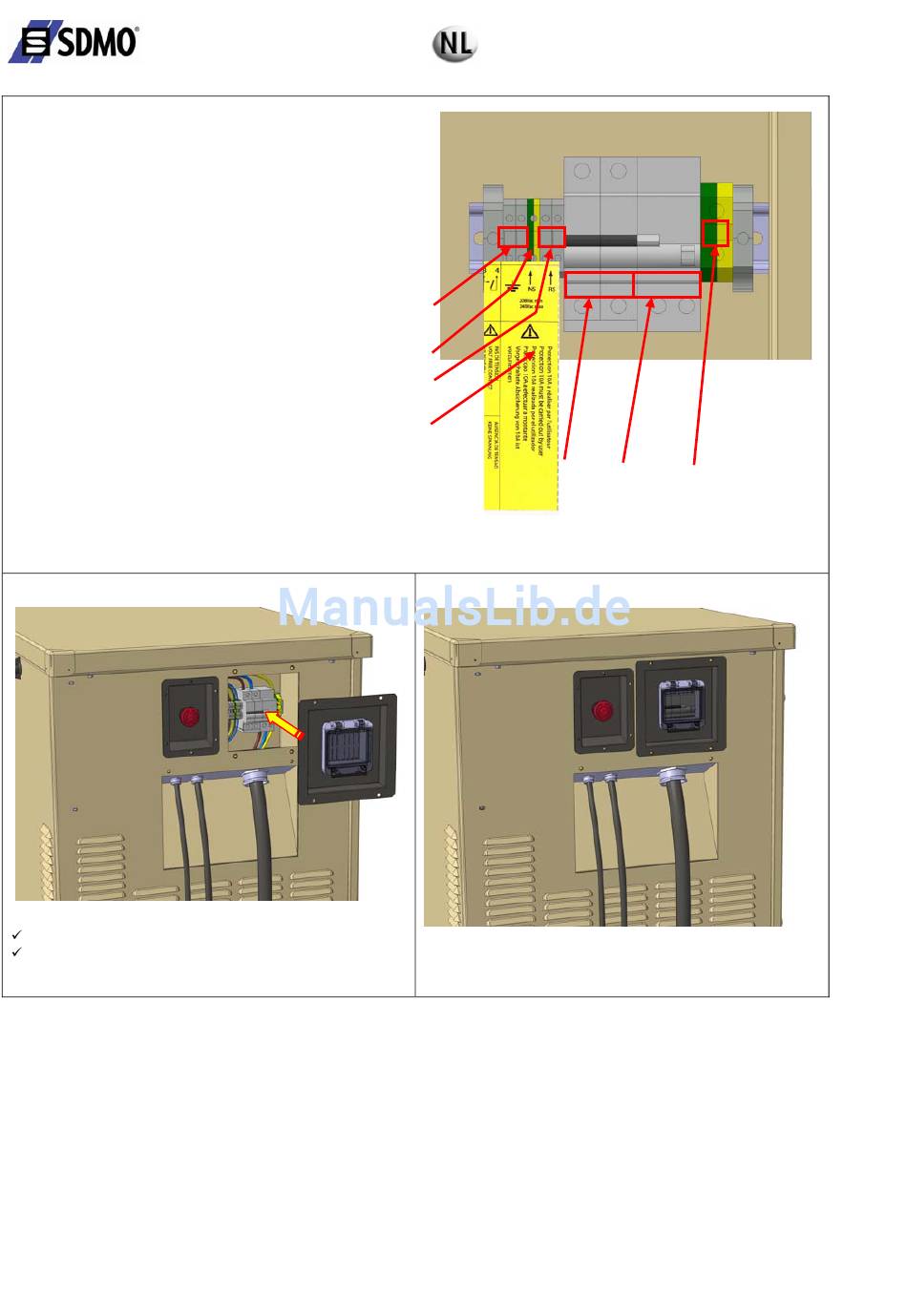

Figuur 2.17 (vervolg): Elektrische aansluitingen op locatie
17 / 47
1
2
3
4
5 6 7
