Маркировка соединений
1 - Порядок дистанционного запуска
2 - Заземление
3 - N5: Нейтральный провод сети
R5: Фаза сети
4 - Этикетка маркировки соединений.
Внимательно читайте письменные указания.
Удалите этикетку после
выполнения соединений
5 - Силовые соединения
6 - Блок "VIGI" - дифференциальная защита (опция)
7 - Кабель заземления.
Примечание: регулировка переключателя режимов нормальный-аварийный (SDMO).
В режиме "AUTO" и для обеспечения охлаждения двигателя перед остановкой необходимо установить временную
задержку охлаждения установки на 120 секунд.
7
Выполните следующие проверки. Убедитесь, что:
проходные втулки надежно обжимают кабели
кабели не подвергаются механическим нагрузкам на
участке между проходными втулками и местами
соединения.
Установите крышку выключателя.
1
2
3
4
8
Заключительное конфигурирование

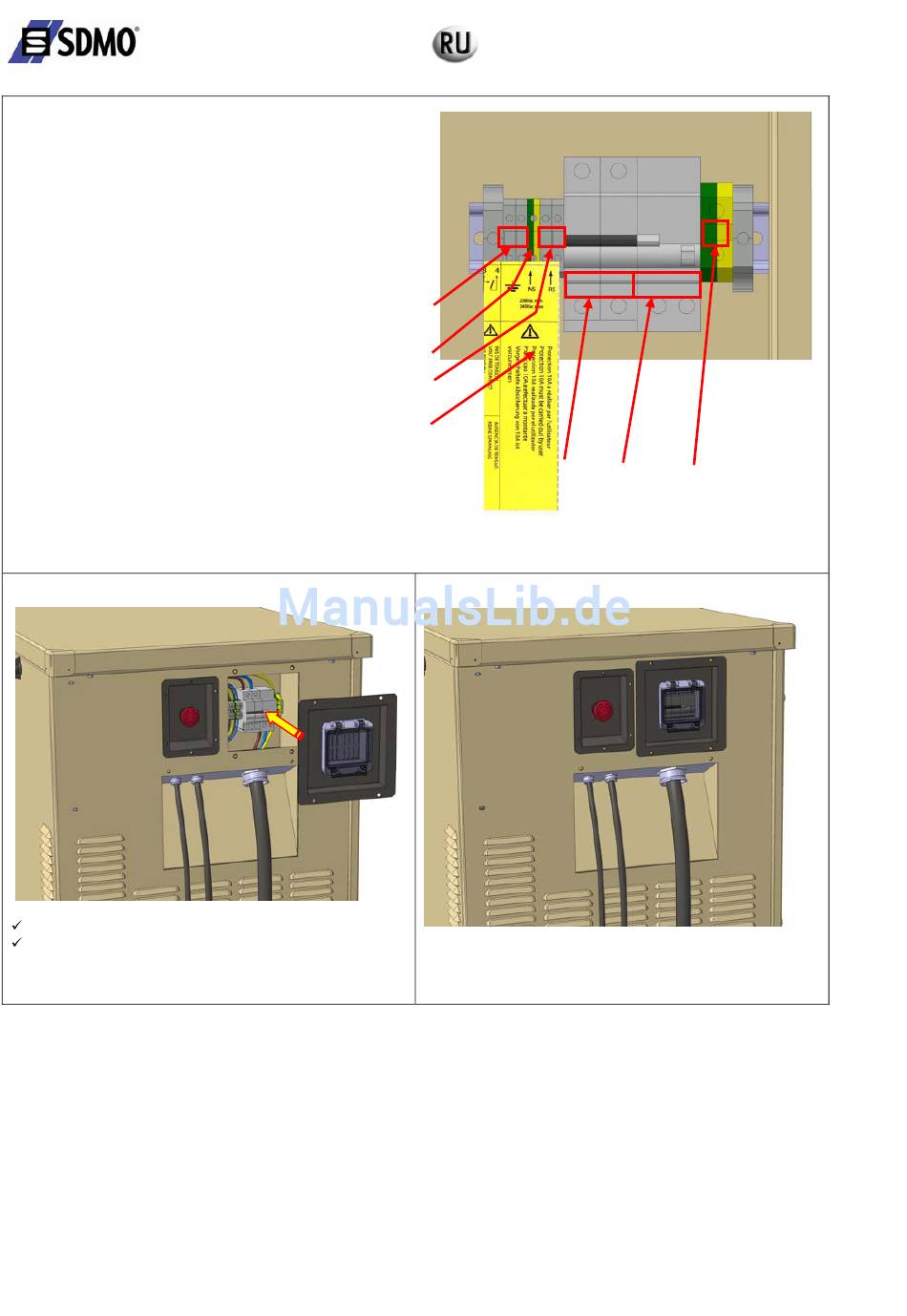

Рисунок 2.17: Электрические соединения
