Installare l'SSD M.2
I modelli HyperDeck Shuttle 4K Pro 2TB hanno in dotazione un SSD M.2 preinstallato. Invece su
HyperDeck Shuttle 4K Pro puoi installare un SSD M.2 a tua scelta. Installare un SSD M.2 è facile
e va fatto solo una volta. La cache è situata alla base del deck ed è accessibile rimuovendo la
placca di copertura. HyperDeck Shuttle 4K Pro è compatibile con gli SSD M.2 2280, larghi
22mm e lunghi 80mm.
Per installare la cache:
1 Scollega HyperDeck Shuttle 4K Pro dalla corrente. Non è necessario scollegare anche gli
altri cavi ma potrebbe essere più comodo.

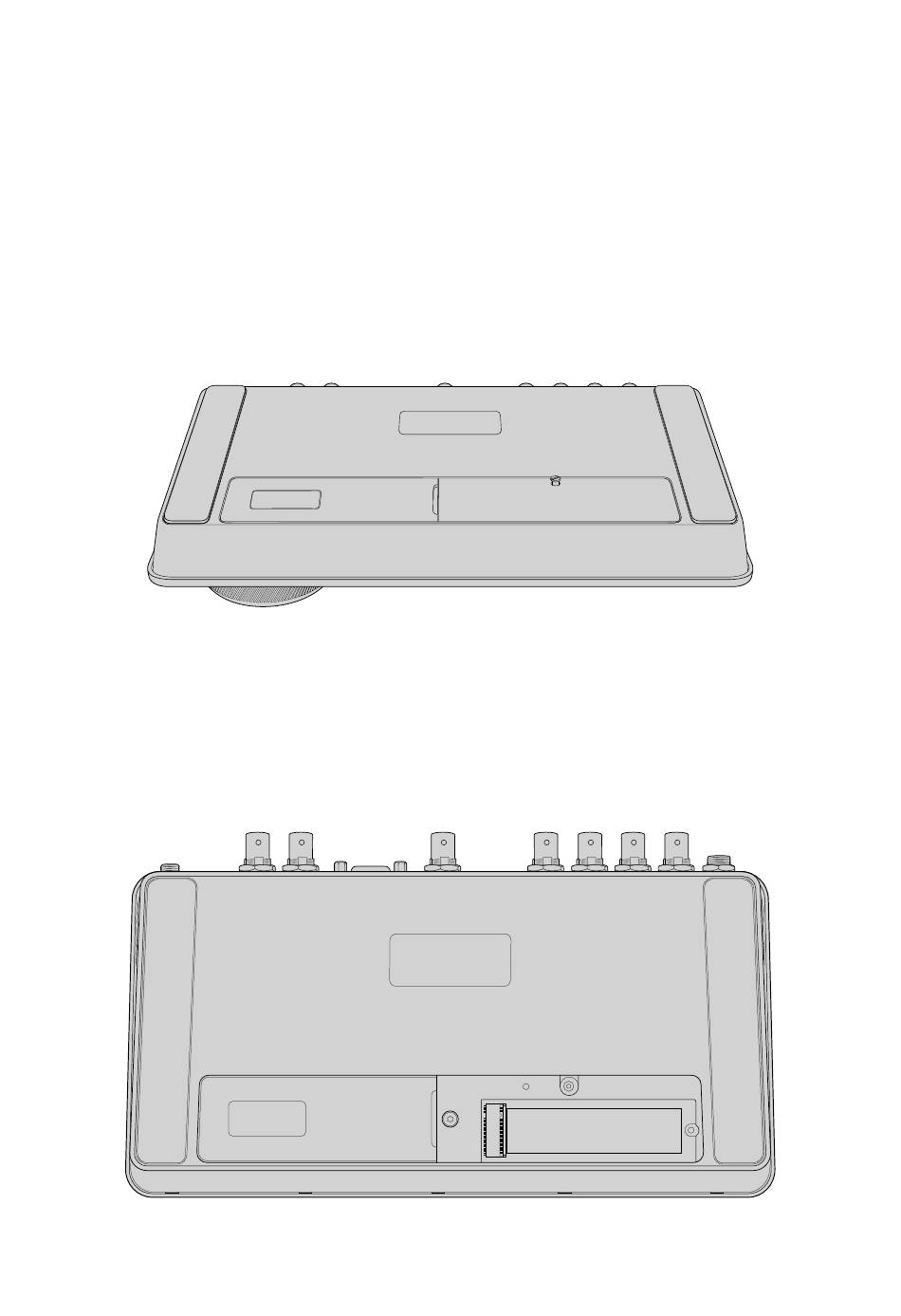

2 Capovolgi il deck ed estrai la vite dalla placca di copertura per rimuoverla.
3 Estrai la vite.
4 Su HyperDeck Shuttle 4K Pro sono installati cuscinetti termici conduttori che riempiono gli
spazi tra il flash disk PCIe e lo chassis. I cuscinetti dissipano il calore dal flash disk PCIe allo
chassis di HyperDeck Shuttle. Ci sono quattro cuscinetti termici nel pacchetto per adattarsi
alle varie misure dei PCIe M.2, e più larga è la scheda, maggiore sarà la capienza. Scegli il
migliore cuscinetto termico per l'archivio desiderato e installalo alla base di HyperDeck.
Rimuovi la pellicola blu protettiva dal cuscinetto termico sulla scheda madre.
Utilizzare l'SSD M.2 interno opzionale 1025
