21.12 Motor 2: Ständerwiderstand
Bit
Codierung
0,000 bis 65,000 Ω
Bereich
Defaultwerte 0,000
Parameter für den
Pr 5.17
ersten Motor
Aktualisierungsrate Background
Dieser Parameter enthält den Ständerwiderstand des Motors für den Betrieb im Open Loop-Vektormodus.
Wenn der Umrichter während eines Autotune-Tests die notwendigen Stromstärken nicht erreicht, um den Ständerwiderstand zu messen (z. B. wenn
kein Motor an den Umrichter angeschlossen ist), erfolgt eine rS-Fehlerabschaltung, und der Wert in Pr 21.12 bleibt unverändert. Wenn die
notwendigen Stromstärken erreicht werden können, aber der berechnete Widerstand den zulässigen Höchstwert für die jeweilige Umrichtergröße
überschreitet, erfolgt eine rS-Fehlerabschaltung, und Pr 21.12 wird auf den zulässigen Höchstwert gesetzt.
21.13 Motor 2: Spannungs-Offset
Bit
Codierung
Bereich 0,0 bis 25,0 V
Defaultwerte 0,0
Parameter für den
Pr 5.23
ersten Motor
Aktualisierungsrate Background
Aufgrund von verschiedenen Effekten im Wechselrichter muss ein Spannungs-Offset erzeugt werden, bevor Strom fließen kann. Um bei niedrigen
Frequenzen, bei denen die Spannung an den Motoranschlussklemmen gering ist, gute Regeleigenschaften zu erreichen, muss dieser Offset berücksichtigt
werden. Der in Pr 21.13 angezeigte Wert ist dieser Offset, angegeben als Effektivwert der Schwingung zwischen den Leitungen. Der Anwender kann diese
Spannung nicht ohne weiteres messen. Daher sollte das automatische Messverfahren verwendet werden (siehe Pr 5.14 auf Seite 77).
Motor 2: Streuinduktivität (σL
21.14
Bit
Codierung
Bereich 0,00 bis 320,00 mH
Defaultwerte 0,00
Parameter für den
Pr 5.24
ersten Motor
Aktualisierungsrate Background

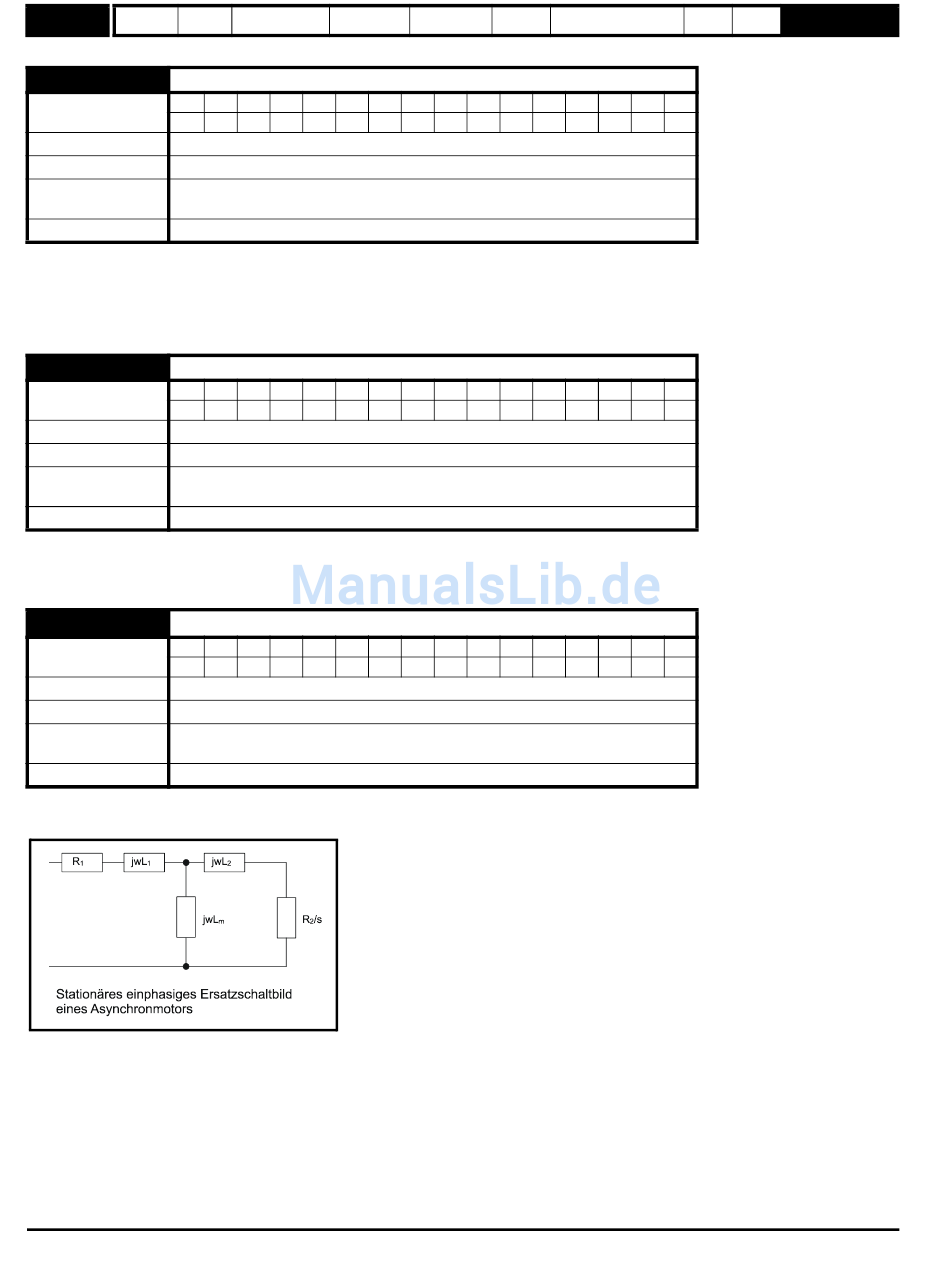

In Bezug auf das folgende Diagramm wird die Streuinduktivität folgendermaßen definiert:
σL
= L + (L .L / (L + L
s 1 2 m 2
Auf der Grundlage der Parameter, die normalerweise für das Motor-Ersatzschaltbild zur Analyse des Einschwingverhaltens verwendet werden, d. h.
L = L + L , L = L + L , ergibt sich die Streuinduktivität folgendermaßen:
s 1 m r 2 m
2
σL = L - (L / L )
s s m r
Die Streuinduktivität wird als Zwischenvariable zur Berechnung des Leistungsfaktors verwendet.
