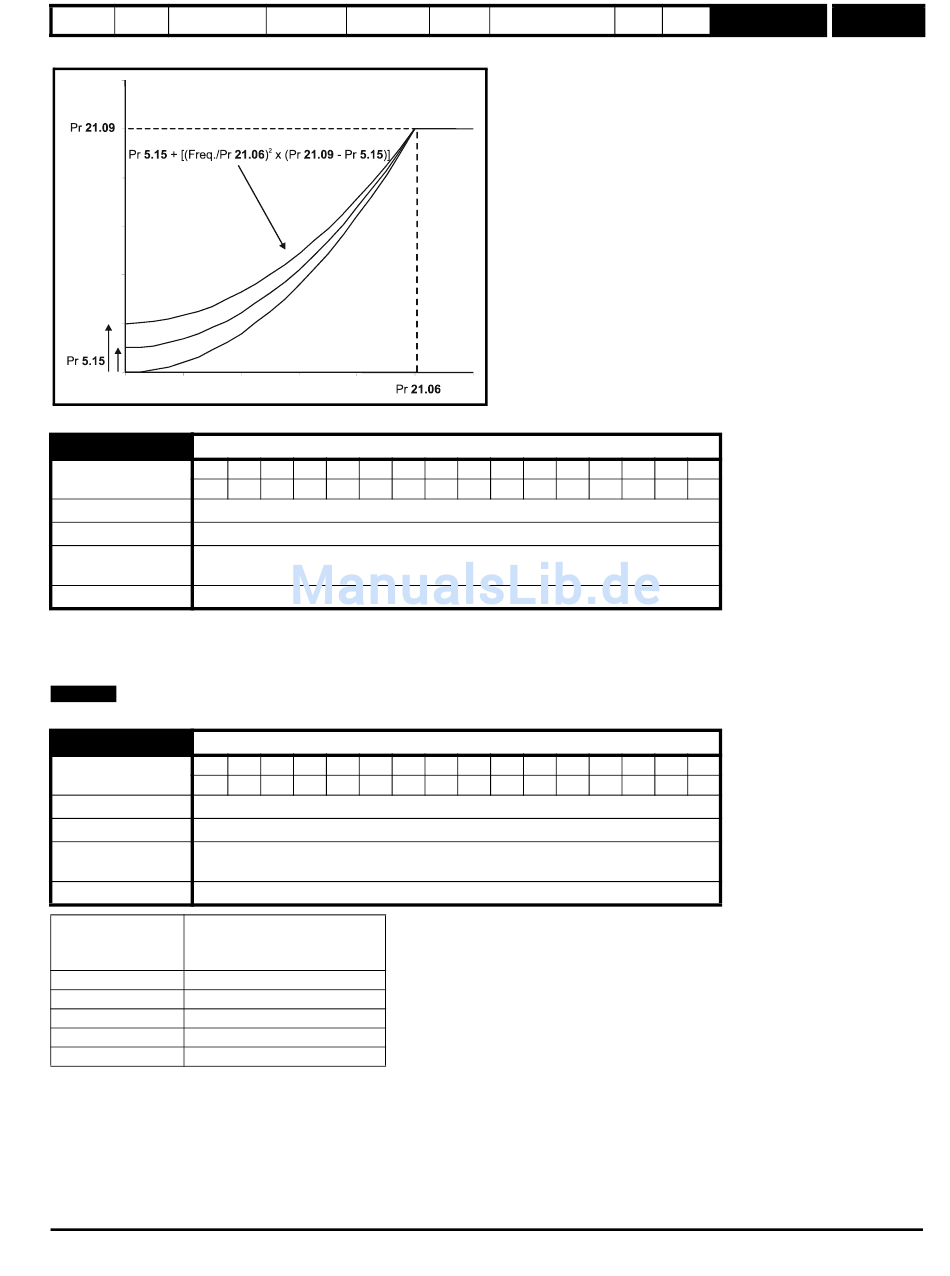

Spannungsanhebung (Boost) wird der Anfangspunkt der quadratischen Kennlinie angehoben, wie in der nachfolgenden Abbildung dargestellt.
21.10
Motor 2: Motorleistungsfaktor
Bit
Codierung
Bereich
0,00 bis 1,00
Defaultwerte
0,85
Parameter für den
Pr 5.10
ersten Motor
Aktualisierungsrate
Background
Dies ist der tatsächliche Leistungsfaktor des Motors, d. h. der Winkel zwischen Motorspannung und Motorstrom. Der Leistungsfaktor wird in
Verbindung mit dem Motornennstrom (Pr 21.07) verwendet, um den Nennwirkstrom und den Magnetisierungsstrom des Motors zu berechnen. Der
Nennwirkstrom wird bei der Steuerung des Umrichters vielfältig verwendet, und der Magnetisierungsstrom wird im Vektormodus für die Rs-
Kompensation verwendet. Es ist wichtig, dass dieser Parameter korrekt konfiguriert wird.
HINWEIS
Pr 21.10 sollte vor einem Autotune-Test auf den Motorleistungsfaktor eingestellt werden.
21.11
Motor 2: Anzahl der Motorpole
Bit
Codierung
Bereich
Auto (0), 2P (1), 4P (2), 6P (3), 8P (4)
Defaultwerte
Auto (0)
Parameter für den
Pr 5.11
ersten Motor
Aktualisierungsrate
Background
Pole nach Text
(Wert durch serielle
(Wert auf Display)
Auto
2P
4P
6P
8P
Dieser Parameter wird verwendet, um die Motordrehzahl zu berechnen und die richtige Schlupfkompensation anzuwenden. Wenn „Auto" ausgewählt
ist, wird die Anzahl der Motorpole automatisch aus der Nennfrequenz (Pr 21.06) und der Last-Nenndrehzahl (Pr 21.08) berechnet.
Die Anzahl der Pole ist gleich 120 x Nennfrequenz/Drehzahl, gerundet auf die nächste gerade Zahl.
