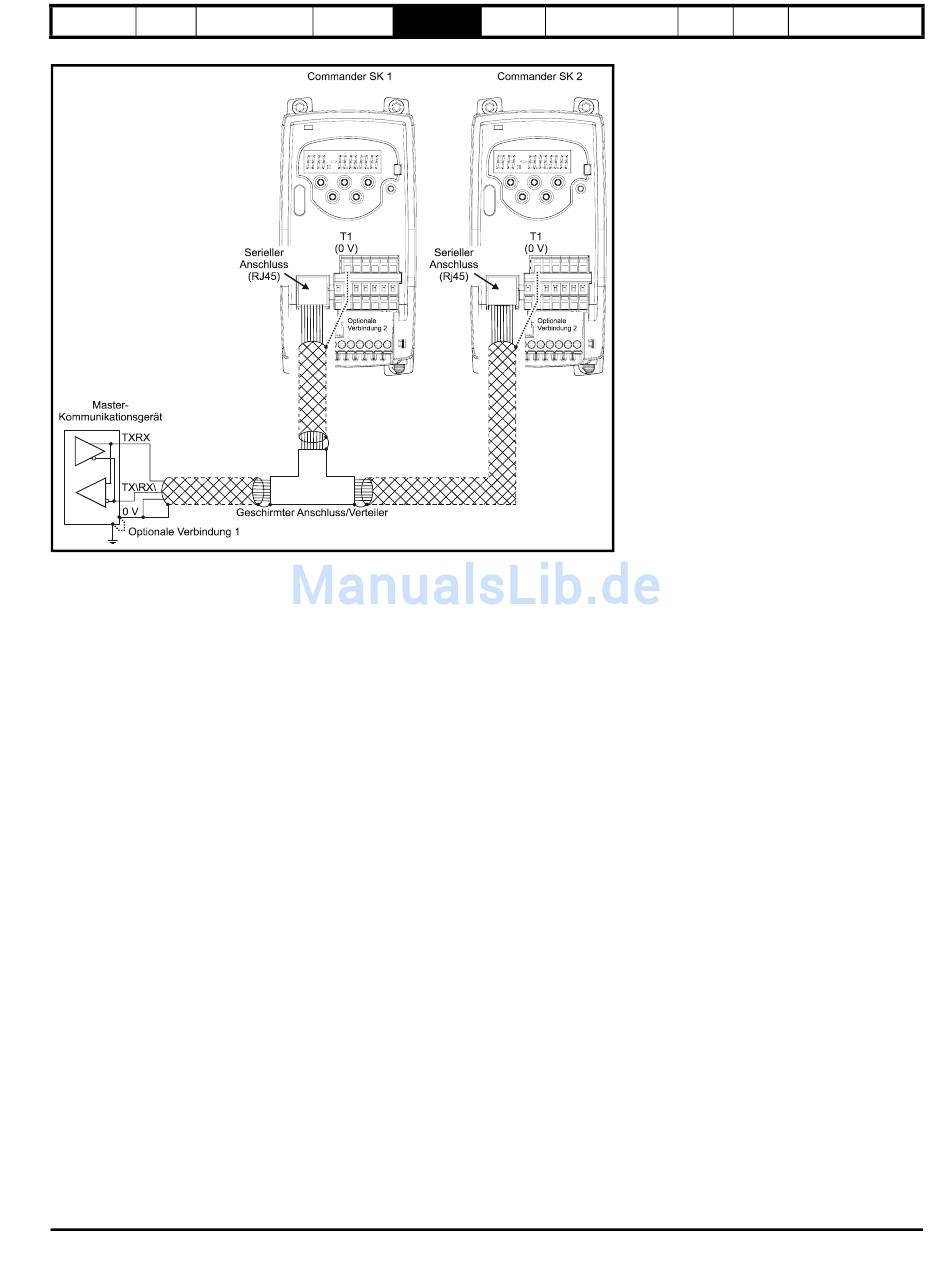

Abbildung 5-1 Anschlussdiagramm für serielle Kommunikation
Das abgebildete Kabel ist ein standardmäßiges geschirmtes RJ45/RJ45-Verbindungskabel mit 8 Adern, paarweise verdrillt, 1-zu-1, mit geschirmten
RJ45-Anschlüssen/Verteilern.
Optionale Verbindung 1
Nicht erforderlich bei galvanischer Trennung vom Master-Kommunikationsgerät
Optionale Verbindung 2
Im Falle von Problemen mit Störeinstrahlung kann es hilfreich sein, den Schirm des Kabels an die 0 V-Klemme des Umrichters anzuschließen.
Anschluss/Verteiler für T-Sammelschienen
Ungeschirmte und geschirmte Anschlüsse/Verteiler für T-Sammelschienen sind bei folgenden Lieferanten erhältlich:
Ungeschirmt
Artikelnummer: CNX3A02KNW
www.insight.com
Artikelnummer: 34011
UTP Y-Adapter (ungeschirmt, paarweise verdrillt)
www.lindy.co.uk
Geschirmt
Artikelnummer: 34001
STP Y-Adapter (geschirmt, paarweise verdrillt)
www.lindy.co.uk
Commander SK Advanced User Guide
Ausgabenummer: 4
