Einführung
x.00
reibungsformat
21.15
Motor 2 aktiv
Bit
Codierung
1
Bereich
OFF (0) oder ON (1)
Defaultwerte
OFF (0)
Aktualisierungsrate
Background
Wenn dieser Parameter auf ON (1) gesetzt ist, bedeutet dies, dass Motorparametersatz 2 aktiv ist.
Dieser Parameter kann auf einen Digitalausgang programmiert werden, um ein Signal an einen externen Schaltkreis zu senden, damit bei
Aktivierung von Motorparametersatz 2 ein Schütz für den zweiten Motor geschlossen wird.
21.16
Motor 2: thermische Zeitkonstante
Bit
Codierung
Bereich
0 bis 250 s
Defaultwerte
89
Parameter für den
Pr 4.15
ersten Motor
Aktualisierungsrate
Background
Pr 21.16 funktioniert in Verbindung mit Pr 4.16 und Pr 4.25. Die durch Pr 4.16 und Pr 4.25 für Motor 1 konfigurierten Motorschutzmodi werden für
Motor 2 verwendet, jedoch wird die thermische Zeitkonstante für Motor 2 in Pr 21.16 definiert.
Ausführlichere Informationen finden Sie unter Pr 4.16 auf Seite 66 und Pr 4.25 auf Seite 69.
21.17 bis 21.28
Nicht genutzte Parameter
21.29
Motor 2: symmetrische Stromgrenze
Bit
Codierung
Bereich
0 % bis MOTOR2_CURRENT_LIMIT_MAX
Defaultwerte
165,0
Parameter für den
Pr 4.07
ersten Motor
Aktualisierungsrate
Background
Mit diesem Parameter wird die Stromgrenze als Prozentsatz des Nennwirkstroms definiert. Wenn der Motornennstrom niedriger eingestellt ist als der
Umrichternennstrom, wird der Höchstwert dieses Parameters erhöht, um größere Überlasten zu ermöglichen.
Daher ist es möglich, eine Stromgrenze von mehr als 165 % zu erreichen, indem der Motornennstrom auf einen niedrigeren Wert als der
Umrichternennstrom gesetzt wird. Es gilt eine absolute maximale Stromgrenze von 999,9 %.
Im Modus Frequenzregelung (Pr 4.11 auf OFF gesetzt) wird die Umrichterausgangsfrequenz gegebenenfalls geändert, um den Wirkstrom innerhalb

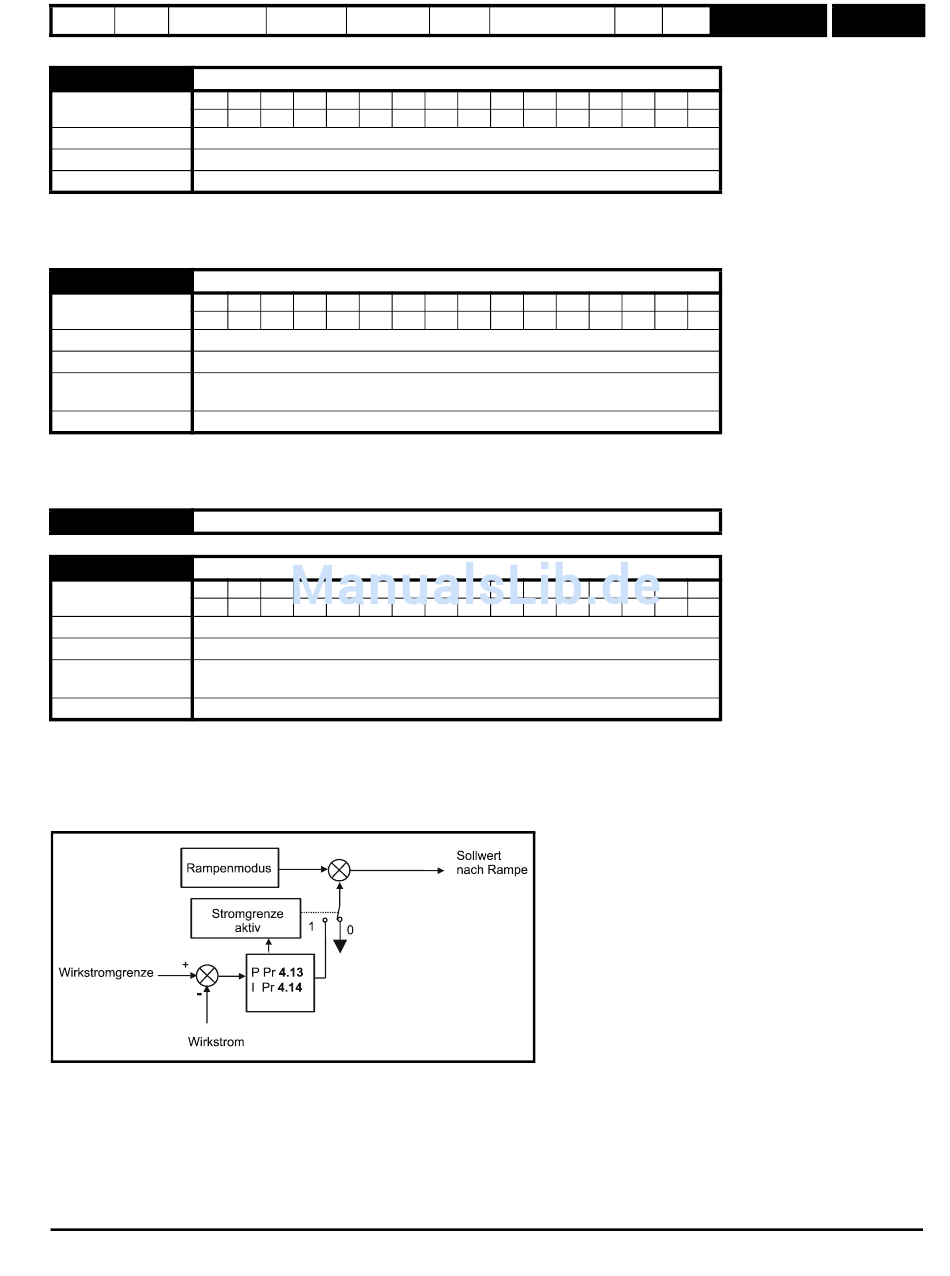

der Stromgrenzen zu halten, wie im folgenden Diagramm dargestellt:
Die Wirkstromgrenze wird mit dem Wirkstrom verglichen, und wenn der Strom die Grenze überschreitet, wird die Abweichung durch den PI-Regler
geleitet, um eine Frequenzkomponente zu erhalten, mit der eine Änderung am Rampenausgang vorgenommen wird. Die Änderung wird die
Frequenz stets in Richtung null reduzieren, wenn es sich um motorischen Wirkstrom handelt, oder zum Höchstwert hin erhöhen, wenn es sich um
generatorischen Strom handelt. Selbst wenn die Stromgrenze aktiv ist, funktioniert die Rampe weiterhin. Daher müssen die P- und die I-Verstärkung
(Pr 4.13 und Pr 4.14) hoch genug sein, um den Auswirkungen der Rampe entgegenzuwirken. Das Verfahren zum Einstellen der Verstärkungen wird
unter Pr 4.13 und Pr 4.14 auf Seite 65 beschrieben.
Im Modus Momentenregelung wird der Stromsollwert durch die Wirkstromgrenze begrenzt. Informationen zum Betrieb dieses Modus finden Sie unter
Pr 4.11 auf Seite 64.
