Control Techniques Commander SK Handbuch Seite 141

Parameter Parameterbesch-
Einführung
x.00 reibungsformat

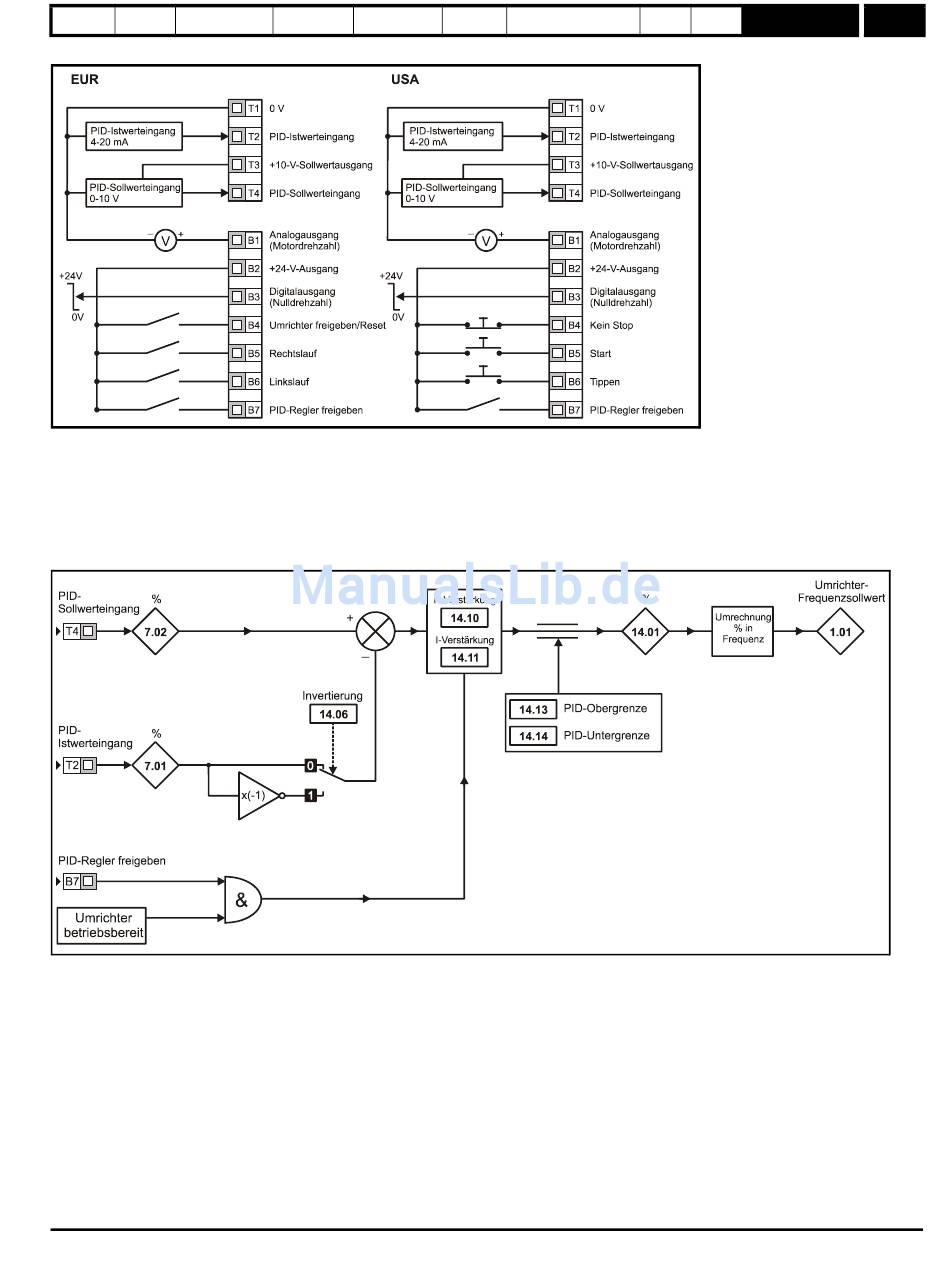

Abbildung 10-33 Pr 11.27 = Pid
Wenn Pr 11.27 auf Pid eingestellt ist, werden die folgenden Parameter zur Einstellung zugänglich gemacht:
• Pr 14.10: PID-P-Verstärkung
• Pr 14.11: PID-I-Verstärkung
• Pr 14.06: PID-Istwert invertieren
• Pr 14.13: PID-Obergrenze (%)
• Pr 14.14: PID-Untergrenze (%)
• Pr 14.01: PID-Ausgang (%)
Abbildung 10-34 PID-Logikdiagramm
Commander SK Advanced User Guide
Ausgabenummer: 4
Bedieneinheit und Serielle CT-Modbus
Display Kommunikation
www.controltechniques.de
SyptLite-Programmierung
RTU der SPS
Beschreibung der
CTSoft Menü 0
erweiterten Parameter
Menü 11
141
