Parameter
Menü 8 Einführung
x.00
Bei einem Kurzschluss des Thermistors erfolgt keine Fehlerabschaltung des Umrichters.
HINWEIS
Bei einem Kurzschluss des Thermistors wird der Umrichter nicht beschädigt.
Für die Anzeige der Motortemperatur ist kein Parameter vorhanden.
Verbinden Sie den Motorthermistor mit dem 0-V-Kreis und mit Anschlussklemme B7.

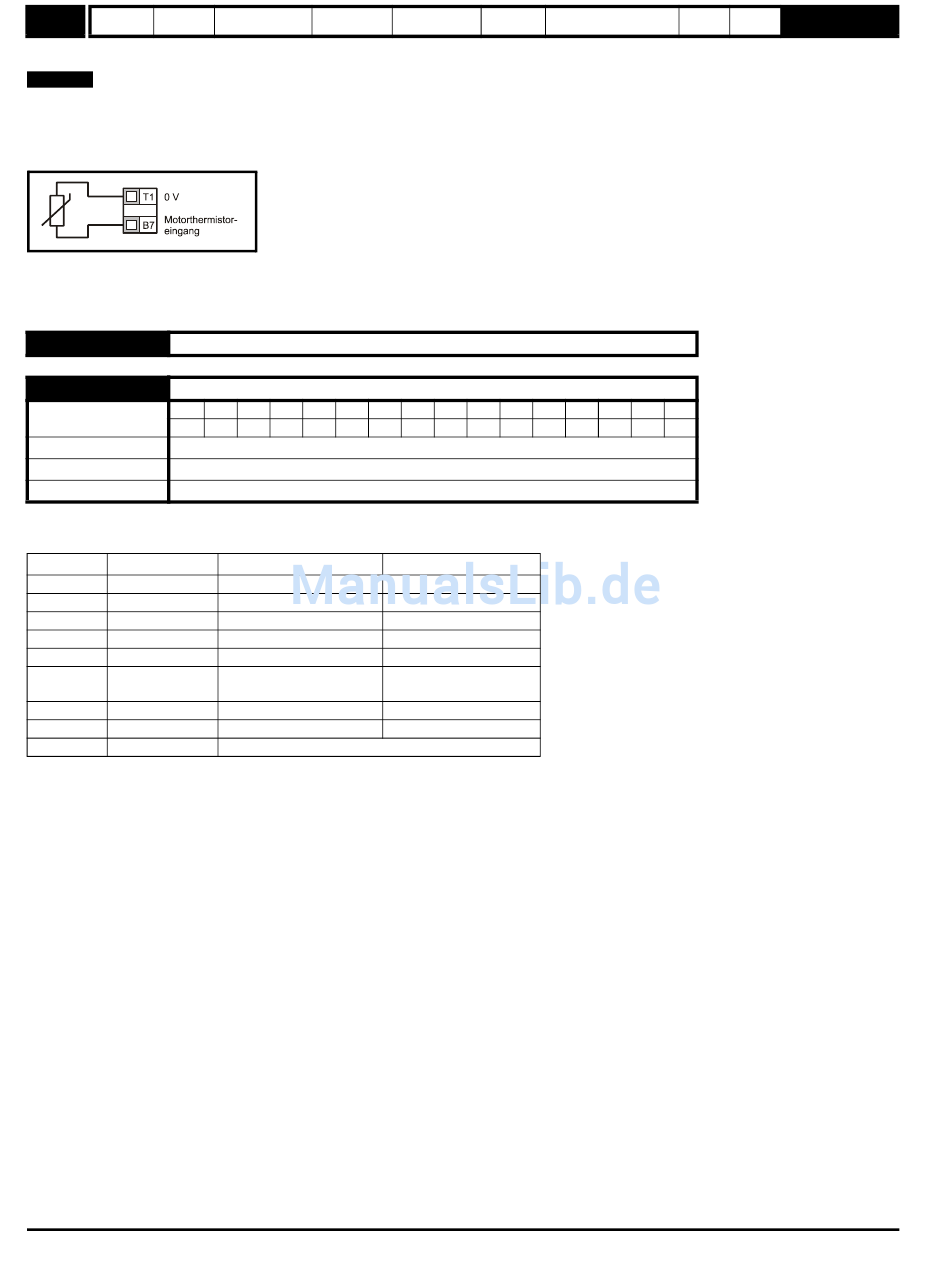

Abbildung 10-22 Anschlussdiagramm
In den Modi 2 und 3 fungiert Anschlussklemme B7 als Frequenzeingang, wie in Menü 3 beschrieben.
Der Zielparameter des Frequenzeingangs (Pr 8.25) wird nach dem maximalen Frequenzsollwert (Pr 3.43) skaliert. Beispiel (ausgehend von der
Standardeinstellung): Wenn Pr 8.25 auf 1.21 gesetzt wird und Pr 3.43 auf 2 kHz, bei einem Frequenzeingangswert von 1 kHz an Anschlussklemme
B7, ist Pr 1.21 gleich 25 Hz.
8.36 bis 8.40 Nicht genutzte Parameter
8.41 Steuerung Digitalausgang (Anschlussklemme B3)
Bit
Codierung
n=0 (0), At.SP (1), Lo.SP (2), hEAL (3), Act (4), ALAr (5), I.Lt (6), At.Ld (7), USEr (8)
Bereich
Defaultwerte n=0 (0)
Aktualisierungsrate Lesen bei Umrichter-Reset
Dieser Parameter bietet eine einfache Steuerung von Pr 8.21zum Ändern der Funktionalität des Digitalausgangs.
Seine Funktion wird verwendet, um den Wert von Pr 8.21 auf einen der nachfolgend aufgeführten Parameter zu setzen.
Wert Anzeige
0 n=0
1 At.SP
2 Lo.SP
3 hEAL
4 Act
5 ALAr
6 I.Lt
7 At.Ld
8 USEr
Wenn ein Anwender den Digitalausgang in einen anderen Wert ändern möchte als die oben genannten, muss zunächst dieser Parameter auf 8
gesetzt werden. Anschließend muss Pr 8.21 auf den gewünschten Bitparameter programmiert werden.
112
Parameterbesch- Bedieneinheit und
reibungsformat Display
SP FI DE Txt VM DP
1
Funktion
Nulldrehzahl erreicht
Drehzahl erreicht
Minimaldrehzahl erreicht
Umrichter betriebsbereit
Motor bestromt
Allgemeiner
Umrichteralarm
Stromgrenze aktiv
Volllast erreicht
Pr 8.21 kann vom Anwender konfiguriert werden.
www.controltechniques.de
Serielle CT-Modbus SyptLite-Programmierung
Kommunikation RTU
ND RA NC NV PT US RW BU

Parametereinstellung

Pr 8.21 = Pr 10.03
Pr 8.21 = Pr 10.06
Pr 8.21 = Pr 10.04
Pr 8.21 = Pr 10.01
Pr 8.21 = Pr 10.02
Pr 8.21 = Pr 10.19
Pr 8.21 = Pr 10.09
Pr 8.21 = Pr 10.08
CTSoft Menü 0
der SPS
PS
1 1 1
Commander SK Advanced User Guide
Beschreibung der
erweiterten Parameter
Ausgabenummer: 4
