Einführung
x.00
reibungsformat
9.07
Logikfunktion 1: Quellparameter 2 invertieren
Bit
Codierung
1
Bereich
OFF (0) oder ON (1)
Defaultwerte
OFF (0)
Aktualisierungsrate
21 ms
Wenn dieser Parameter und Pr 9.17 auf ON (1) gesetzt werden, wird die Eingangsrichtung der Logikfunktionen invertiert.
9.08
Logikfunktion 1: Ausgang invertieren
Bit
Codierung
1
Bereich
OFF (0) oder ON (1)
Defaultwerte
OFF (0)
Aktualisierungsrate
21 ms
Wenn dieser Parameter und Pr 9.18 auf ON (1) gesetzt werden, wird die Ausgangsrichtung aus den Logikfunktionen invertiert.
9.09
Logikfunktion 1: Verzögerung
Bit
Codierung
Bereich
±25,0 s
Defaultwerte
0,0
Aktualisierungsrate
21 ms

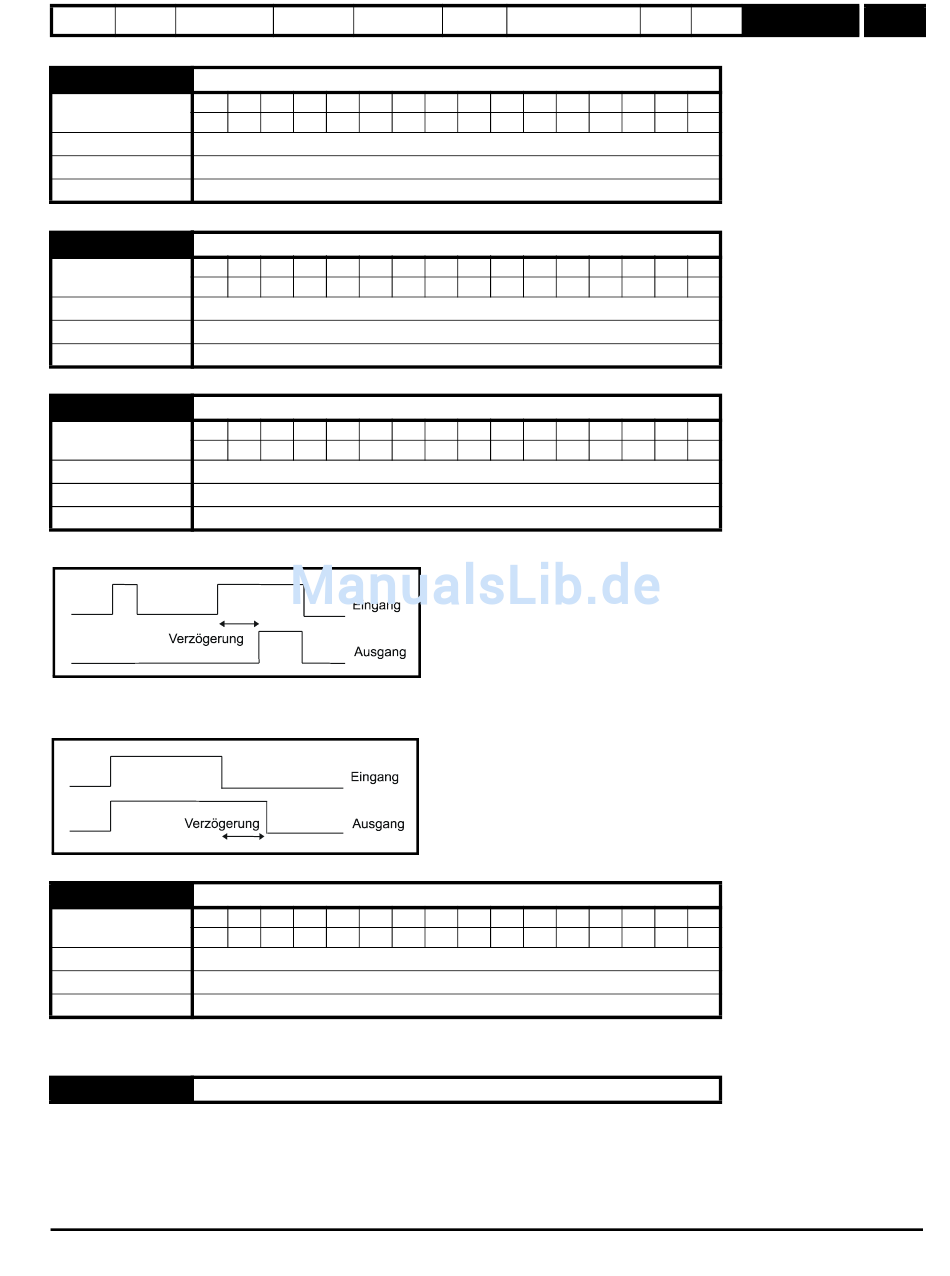

Bei einem positiven Wert des Verzögerungsparameters wird durch die Verzögerung sichergestellt, dass der Ausgang erst dann aktiv wird, wenn eine
aktive Bedingung für die Dauer der Verzögerung am Eingang vorgelegen hat, wie nachfolgend dargestellt.
Bei einem negativen Wert des Verzögerungsparameters wird der Ausgang durch die Verzögerung für deren Dauer aktiv gehalten, nachdem die aktive
Bedingung entfernt wurde, wie nachfolgend dargestellt. Daher ergibt sich aus einem aktiven Eingang, der mindestens für die Dauer der Abtastzeit
anhält, ein Ausgangswert, der mindestens für die Dauer der Verzögerung beibehalten wird.
9.10
Logikfunktion 1: Zielparameter
Bit
Codierung
Bereich
Pr 0.00 bis Pr 21.51
Defaultwerte
Pr 0.00
Aktualisierungsrate
Lesen bei Umrichter-Reset
Mit diesem Zielparameter und mit Pr 9.20 wird festgelegt, welche Parameter durch die Logikfunktion gesteuert werden sollen. Nur ungeschützte
Parameter können als Ziel programmiert werden. Bei Programmierung eines ungültigen Parameters wird der Ausgang nicht weitergeleitet.
9.11 bis 9.13
Nicht genutzte Parameter
Commander SK Advanced User Guide
Ausgabenummer: 4
Bedieneinheit und
Serielle
Display
Kommunikation
SP
FI
DE
Txt VM DP
SP
FI
DE
Txt VM DP
SP
FI
DE
Txt VM DP
1
SP
FI
DE
Txt VM DP
2
www.controltechniques.de
CT-Modbus
SyptLite-Programmierung
RTU
der SPS
ND
RA
NC
NV
PT
US RW BU
1
ND
RA
NC
NV
PT
US RW BU
1
ND
RA
NC
NV
PT
US RW BU
1
ND
RA
NC
NV
PT
US RW BU
1
1
Beschreibung der
CTSoft
Menü 0
erweiterten Parameter
PS
1
PS
1
PS
1
PS
1
1
Menü 9
117
