Einführung
x.00
5.09
Motornennspannung
Bit
Codierung
Bereich
0 V bis AC_VOLTAGE_SET_MAX
200-V-Umrichter: 230 V
Defaultwerte
400-V-Umrichter: EUR: 400 V, USA: 460 V
Parameter für den
Pr 21.09
zweiten Motor
Aktualisierungsrate
128 ms
Die Nennspannung wird in Verbindung mit der Motornennfrequenz (Pr 5.06) verwendet, um das an den Motor angelegte Spannungs-
Frequenzverhältnis zu definieren. Die folgenden, durch Pr 5.14 ausgewählten Betriebsmethoden werden zum Definieren des Frequenz-
Spannungsverhältnisses für den Umrichter verwendet.
Open Loop-Vektormodus: Ur_S, Ur_A, Ur oder Ur_I
Eine lineare Kennlinie wird von 0 Hz bis zur Nennfrequenz verwendet, und oberhalb der Nennfrequenz bleibt die Spannung konstant. Wenn der Umrichter
mit einem Wert zwischen Nennfrequenz/50 und Nennfrequenz/4 arbeitet, wird die vollständige vektorbasierte Kompensation für den Ständerwiderstand
(Rs) angewendet. Bei freigegebenem Umrichter tritt jedoch eine Verzögerung von 0,5 s auf, während der nur eine teilweise vektorbasierte Kompensation
angewendet wird, damit sich der magnetische Fluss im Motor aufbauen kann. Wenn der Umrichter mit einem Wert zwischen Nennfrequenz/4 und
Nennfrequenz/2 arbeitet, wird die Rs-Kompensation mit ansteigender Frequenz allmählich auf null reduziert. Damit die Vektormodi korrekt funktionieren,
müssen Ständerwiderstand (Pr 5.17), Motorleistungsfaktor (Pr 5.10) und Spannungs-Offset (Pr 5.24) genau konfiguriert werden.

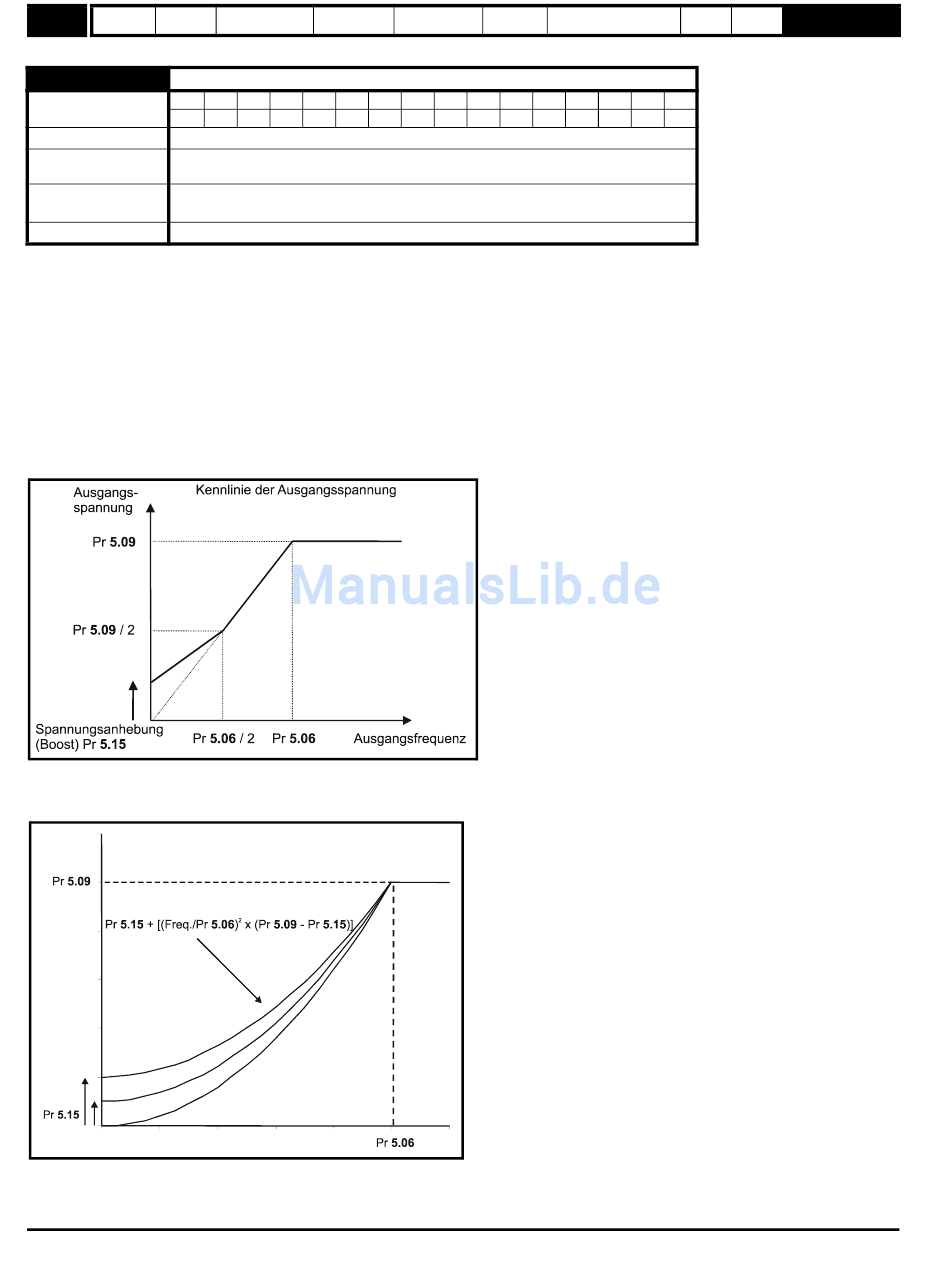

Modus mit fester Spannungsanhebung (Boost): Fd
Eine lineare Kennlinie wird von 0 Hz bis zur Nennfrequenz verwendet, und oberhalb der Nennfrequenz bleibt die Spannung konstant. Die durch
Pr 5.15 definierte Spannungsanhebung (Boost) wird angewendet wie in der nachfolgenden Abbildung dargestellt.
Quadratischer Modus: SrE
Eine quadratische Kennlinie wird von 0 Hz bis zur Nennfrequenz verwendet, und oberhalb der Nennfrequenz bleibt die Spannung konstant. Durch die
Spannungsanhebung (Boost) wird der Anfangspunkt der quadratischen Kennlinie angehoben, wie in der nachfolgenden Abbildung dargestellt.
74
Parameterbesch-
Bedieneinheit und
reibungsformat
Display
SP
FI
DE
Txt VM DP
1
www.controltechniques.de
Serielle
CT-Modbus
SyptLite-Programmierung
Kommunikation
RTU
ND
RA
NC
NV
PT
US RW BU
1
1
CTSoft
Menü 0
der SPS
PS
1
1
Commander SK Advanced User Guide
Ausgabenummer: 4
Beschreibung der
erweiterten Parameter
