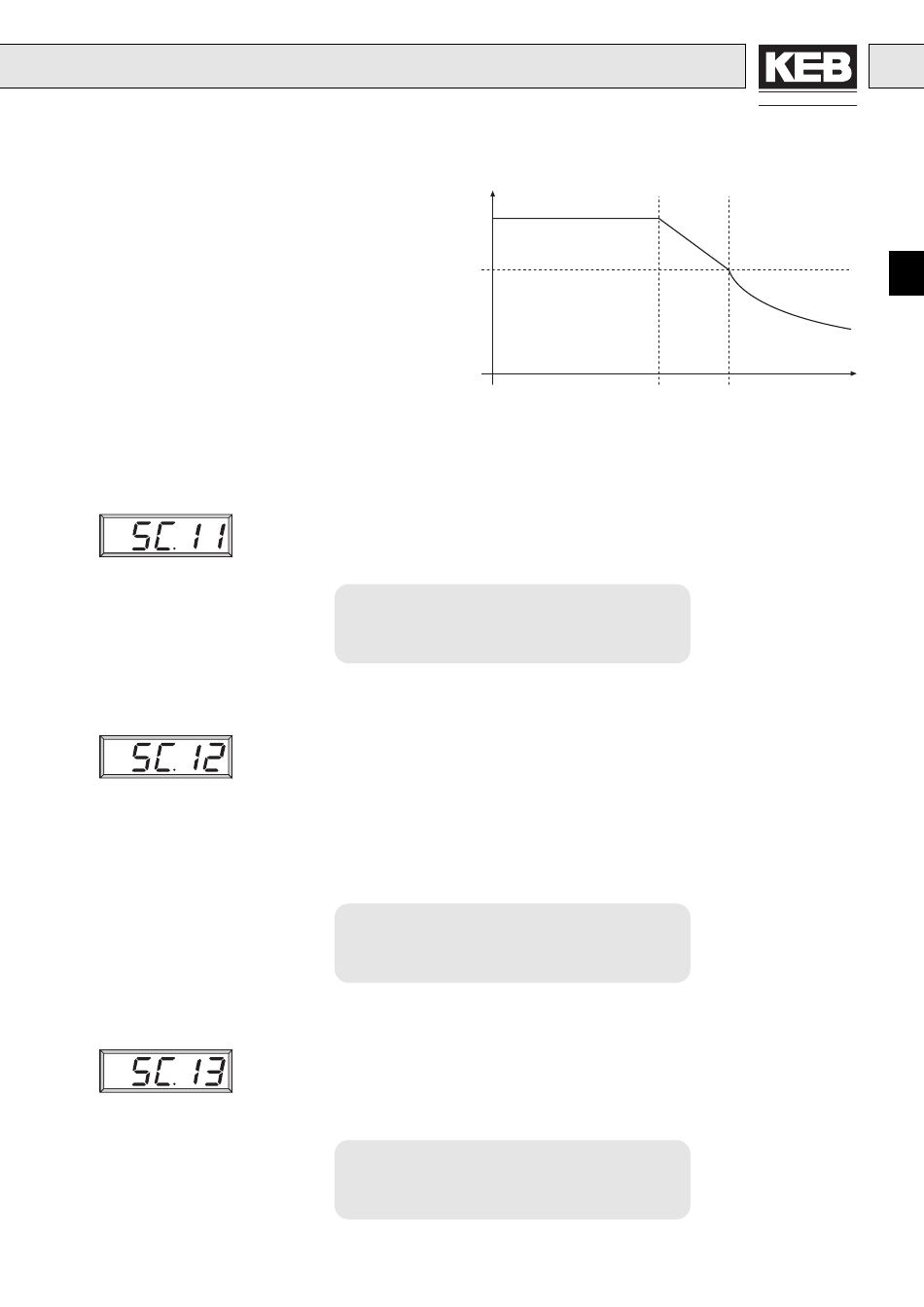

KEB COMBIVERT F4-F DrivePos Betriebsanleitung Seite 21

Encoder 1 (Ink/Umdr.)
Spurtausch Encoder 1
Encoder 2 (Ink/Umdr.)
Maximales Moment (SC. 6)
Maximales Moment bei
Feldschwächung (SC.10)
Eingabe der Strichzahl von Encoder 1.
Encoder 1 ist die Systemrückführung für den Drehzahlregler. Es können Inkremental-
geber mit sinusförmigen oder rechteckigen Ausgangsimpulsen angeschlossen wer-
den.
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Eingabe zum Tausch der Zählrichtung von Encoder 1.
Stellt man während der Inbetriebnahme im gesteuerten Betrieb fest, daß Ist- und Soll-
drehzahl unterschiedliches Vorzeichen haben, kann dies auf einen falschen Anschluß
des Inkrementalgebers oder des Motors zurückzuführen sein.
Möglichst sollte dann eine Korrektur des Anschlusses vorgenommen werden. Ist dies
zu aufwendig oder so gewollt, kann mit diesem Parameter ein Drehrichtungstausch
für Encoder 1 durchgeführt werden. Die Wirkung entspricht einem Tausch der A- und
B-Spuren des Inkrementalgebers oder des Drehfeldes des Motors.
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Eingabe der Strichzahl von Encoder 2.
Encoder 2 kann als Lagerückführung verwendet werden. Abhängig vom eingesetzen
Geberinterface können folgende Geber angeschlossen werden: Absolutwertgeber
mit SSI-Interface oder Inkrementalgeber mit rechteckigen Ausgangsimpulsen.
Grenzfrequenz beachten!
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
SC-Parameter
Moment
Eckdrehzahl für
max. Moment
(SC. 8)
256...10000 Ink
1 Ink
2500 Ink
_______ Ink
0...1
1
0
_______
256...10000 Ink
1 Ink
4096 Ink
_______ Ink
ANTRIEBSTECHNIK
Drehzahl
Eckdrehzahl für
Feldschwächung
(SC. 9)
D 21
