Positionsfenster 1...3 high
Positionsfenster 1...3 low
Über die Positionsfenster 1...3 wird der Zielwert, auf den zuletzt positioniert wurde, mit
dem Istwert der Lage geprüft. Ist der Antrieb innerhalb eines Fensters um den Ziel-
wert, wird im MH-Statuswort das einsprechende Bit (Bit 6, 7) gesetzt.
Sinnvollerweise sollten die Fenster so programmiert werden, daß Positionsfenster 1
das größte und Positionsfenster 3 das kleinste Fenster um den Zielwert ist.
SH.47, 49, 51 zeigen die ganzen Meter, SH.48, 50, 52 die Millimeter.
Bit im MH-Statuswort
Bit 6
Bit 7
Antrieb in
Positionsfenster

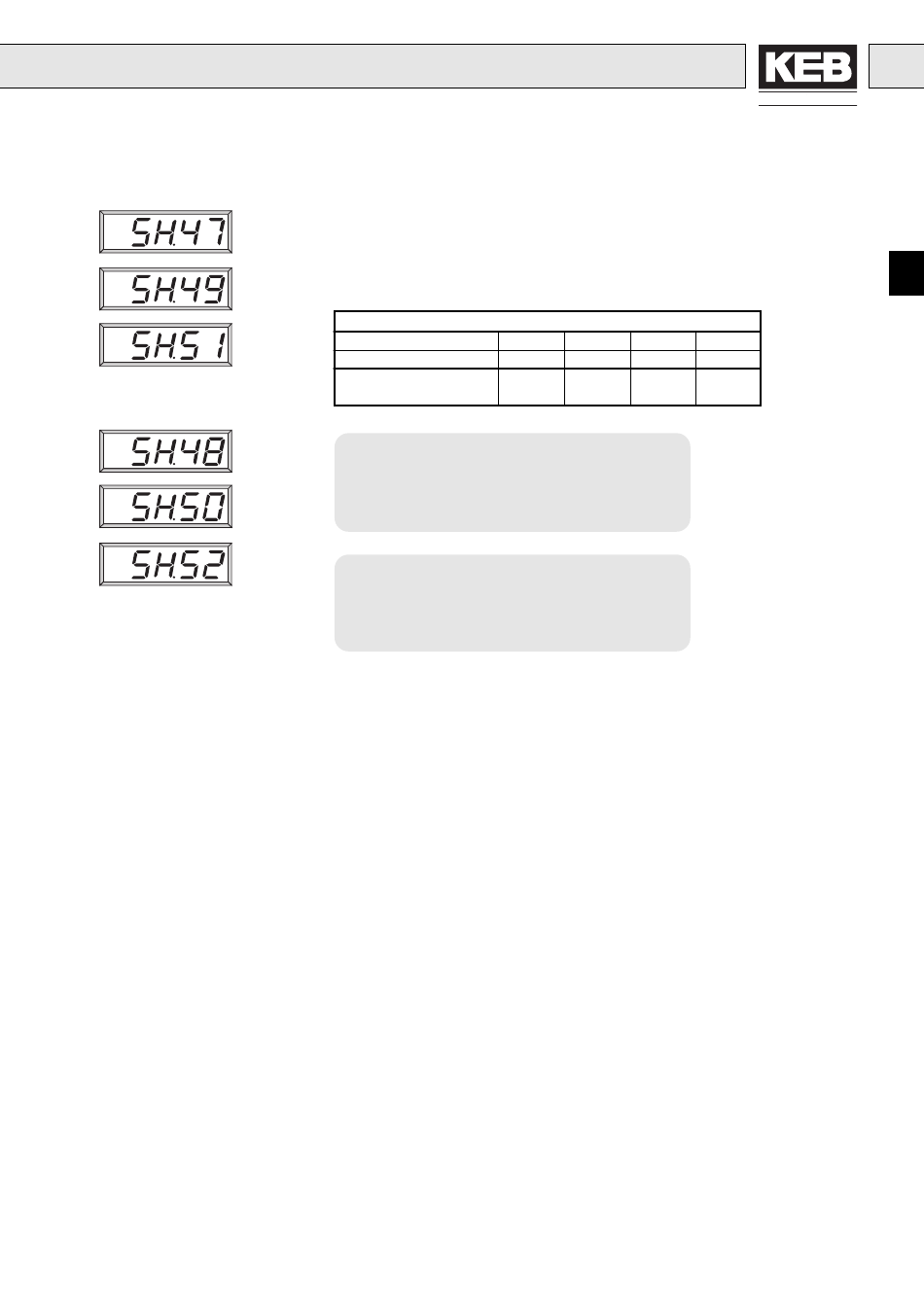

SH.47 / SH.49 / SH.51
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
SH.48 / SH.50 / SH.52
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
SH-Parameter
0 1 0
0 0 1
Kein SH.47 SH.49
Fenster SH.48 SH.50
0...999 m
1 m
0 m
_______ m
0,0...999,9 mm
0,1 mm
0,0 mm
_______ mm
ANTRIEBSTECHNIK
1
1
SH.51
SH.52
