KEB COMBIVERT F4-F DrivePos Betriebsanleitung Seite 37

Istdrehzahl Anzeige
Solldrehzahl Anzeige
Solldrehzahl Anzeige vor der
Rampe
Istmoment Anzeige
Aktuelle Auslastung
Spitzenauslastung

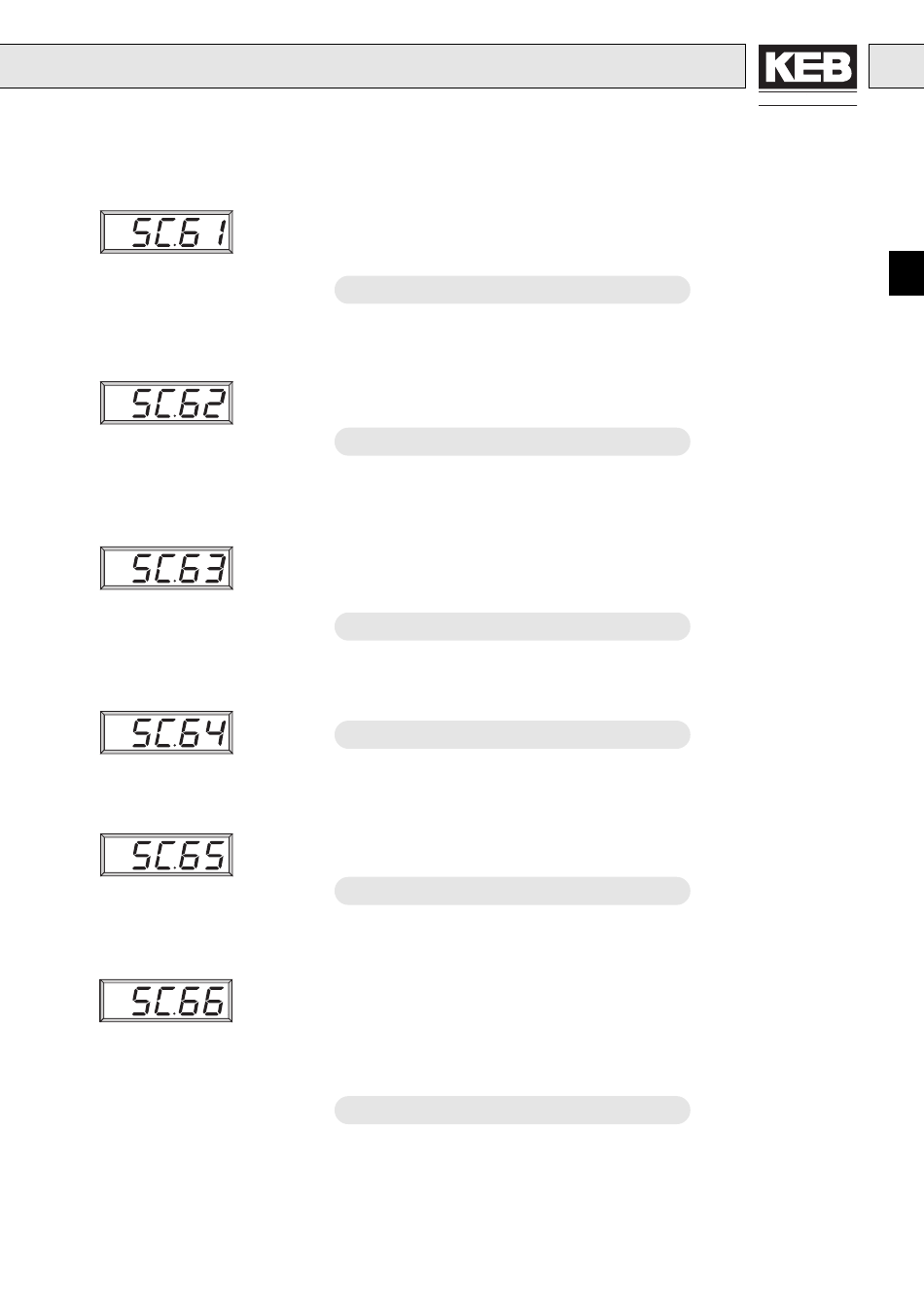

SC.61 zeigt die aktuelle Motordrehzahl an.
Voraussetzung ist, daß in Parameter SC.11 ist die richtige Strichzahl eingestellt und
der Geber korrekt an das Interface 1 angeschlossen ist. Rechtslauf (Drehrichtung
vorwärts) wird durch positive Werte und Linkslauf durch negative Werte dargestellt.
Auflösung:
In SC.62 wird die Solldrehzahl am Ausgang des Rampengenerators angezeigt. Ist der
Wechselrichter gesperrt, so wird der aktuelle Sollwert 0 min
meter ist vor allem für die Visualisierung mit Inverter Scope wichtig.
Auflösung:
In SC.63 wird die Solldrehzahl am Eingang des Rampengenerators angezeigt. So-
lange keine Funktion mit höherer Priorität aktiviert ist, wird diese Drehzahl der Soll-
wert für die Regelung. Funktionen mit höherer Priorität sind z.B., ´noP´ oder Positio-
nierung aktiv. Hierdurch ist es möglich, den vorgegebenen Sollwert vor Inbetriebnah-
me zu überprüfen.
Auflösung:
In SC.64 wird das aktuelle Motormoment angezeigt (Berechnet aus dem Wirkstrom).
Auflösung:
Der Parameter SC.65 gibt die aktuelle Auslastung des Umrichters in % an.
100% bedeuten, daß der Betrag des Ausgangsstromes dem Nennstrom des Umrichters
entspricht.
Auflösung:
Der Parameter SC.66 ermöglicht es, kurzfristige Spitzenauslastungen innerhalb eines
Betriebszyklus zu erkennen. Dazu wird der höchste aufgetretene Wert von SC.65 in
SC.66 gespeichert.
Der Spitzenwert kann durch Betätigen der Tasten 'UP' bzw. 'DOWN', sowie über Bus
durch Schreiben eines beliebigen Wertes auf die Adresse von SC.66 gelöscht wer-
den.
Ein Abschalten des Umrichters führt ebenfalls zum Löschen des Speichers.
Auflösung:
SC-Parameter
-1
0,5 min
-1 angezeigt. Dieser Para-
-1
0,5 min
0,1 min -1
0,1 Nm
1 %
1 %
ANTRIEBSTECHNIK
D
D 37
