2.4 Digital-/Interface-
Operator

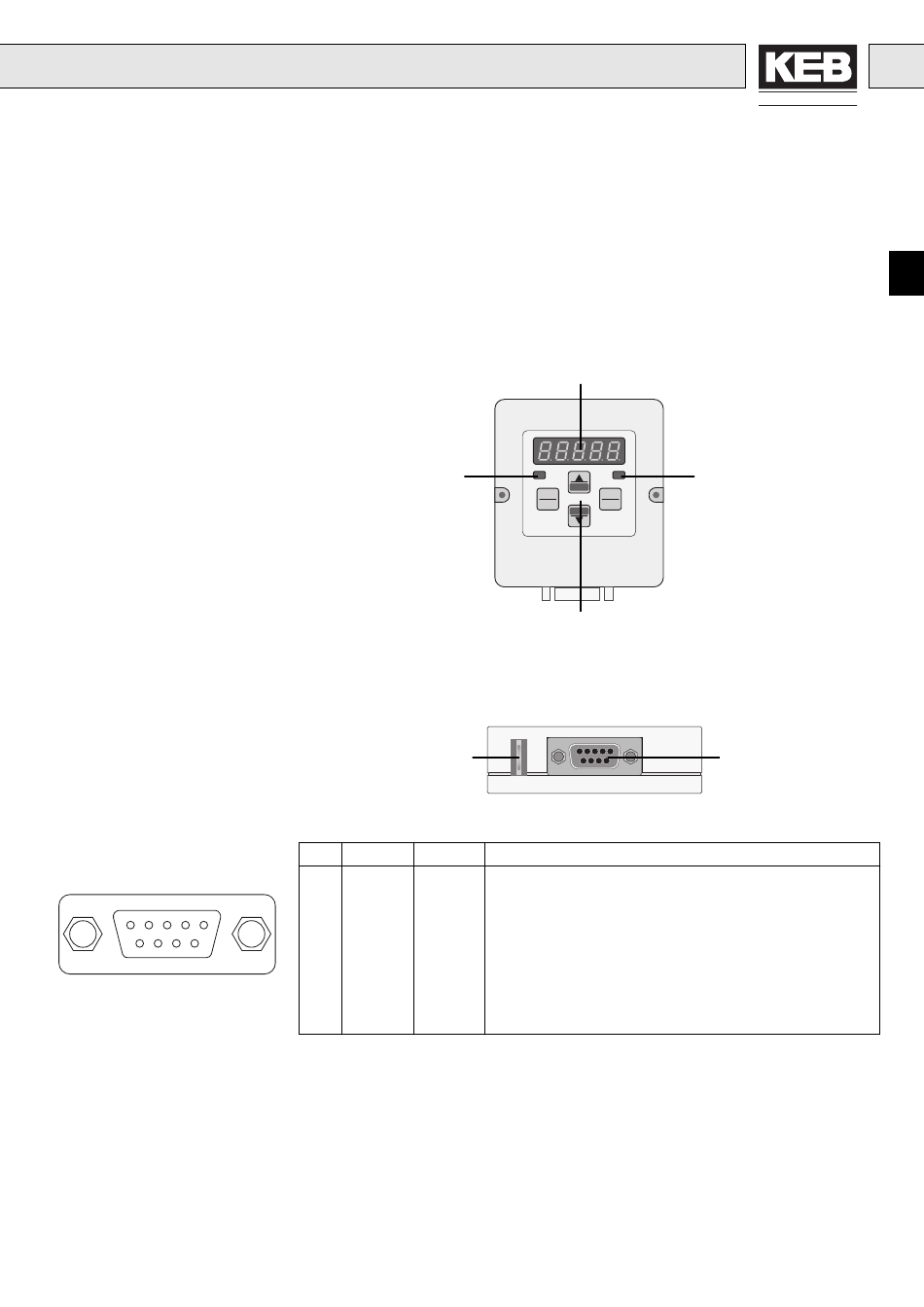

2.4.1 Digital-Operator
Art.-Nr. 00.F4.010-2009
2.4.2 Interface-Operator
Art.-Nr. 00.F4.010-1009
5 4 3 2 1
9 8 7 6
Installation und Anschluß
Als Zubehör zur lokalen Bedienung der Frequenzumrichter COMBIVERT F4 ist ein
Operator erforderlich. Um Fehlfunktionen zu vermeiden, muß der Umrichter vor dem
Aufstecken/Abziehen des Operators in den Status nOP (Reglerfreigabe Kl. X1.14 öff-
nen) gebracht werden. Bei Inbetriebnahme des Umrichters ohne Operator, wird mit
den zuletzt abgespeicherten Werten, bzw. Werkseinstellung gestartet. Da die Anzei-
ge nur 5-stellig ist, kann bei negativen Werten, die größer als 9999 sind, die
letzte Ziffer nicht mehr angezeigt werden.
Der Operator ist in mehreren Versionen erhältlich:
Schnittstellenkontrolle
Senden "LED flackert"
Im Interface-Operator ist zusätzlich eine potentialgetrennte RS232/RS485-Schnittstelle
integriert.
PE-Anschluß
PIN RS485 Signal
1 – –
2 – TxD
3 – RxD
4 A' RxD-A
5 B' RxD-B
6 – VP
7 C/C' DGND
8 A TxD-A
9 B TxD-B
Informationen über weitere Operatoren bei KEB!
5-stelliges LED-Display
START
ENTER FUNC.
F/R SPEED
STOP
Doppelfunktionstastatur
Bedeutung
reserviert
Sendesignal/RS232
Empfangssignal/RS232
Empfangssignal A/RS485
Empfangssignal B/RS485
Versorgungsspannung-Plus +5V (I
Datenbezugspotential
Sendesignal A/RS485
Sendesignal B/RS485
