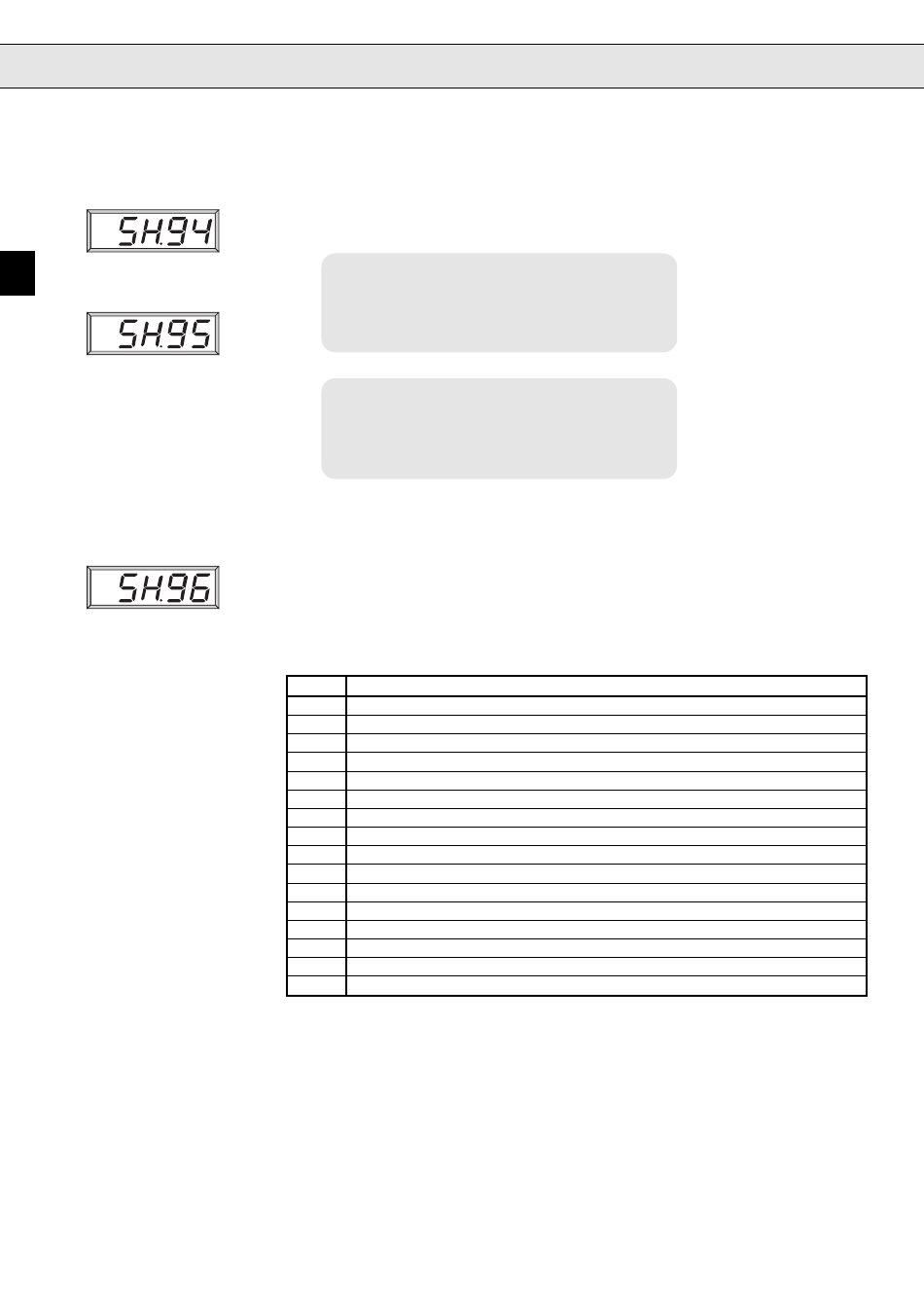

KEB COMBIVERT F4-F DrivePos Betriebsanleitung Seite 62

SH-Parameter
Solllage Vorgabe high
D
Solllage Vorgabe low
MH-Steuerwort
D 62
Die Parameter SH.94, 95 ermöglicht die Vorgabe der Sollposition, auf die der Antrieb
positionieren soll, in metrischer Normierung.
In SH.94 werden die ganzen Meter, SH.95 die Millimeter eingegeben.
SH.94
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
SH.95
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Das MH-Steuerwort dient dazu, den Antrieb über einen Parameter zu bedienen.
D.h. die Aktivierung der verschiedenen Betriebsarten und deren Teilfunktionen, sowie
die Anwahl unterschiedlicher Verfahrgeschwindigkeiten und Beschleunigungs- /
Verzögerungswerte ist über das Steuerwort möglich.
MH-Steuerwort (Übersicht):
Bit
0 Reglerfreigabe (mit Klemme X2.1 UND-Verknüpft)
1
2
3
4
5
6
7
8
9
10 Prozentuale Geschwindigkeitsvorgabe Bit 0
11 Prozentuale Geschwindigkeitsvorgabe Bit 1
12 Prozentuale Geschwindigkeitsvorgabe Bit 2
13 Prozentuale Beschleunigungs-/ Verzögerungsvorgabe Bit 0
14 Prozentuale Beschleunigungs-/ Verzögerungsvorgabe Bit 1
15 Prozentuale Beschleunigungs-/ Verzögerungsvorgabe Bit 2
0...999 m
1 m
0 m
_______ m
0,0...999,9 mm
0,1 mm
0,0 mm
_______ mm
Funktion
Start Positionieren
Bremsenhandling AUS
Reserve
Solldrehrichtung +
Solldrehrichtung -
Reserve
Reserve
Betriebsartanwahl Bit 0
Betriebsartanwahl Bit 1
