KEB COMBIVERT F4-F DrivePos Betriebsanleitung Seite 20

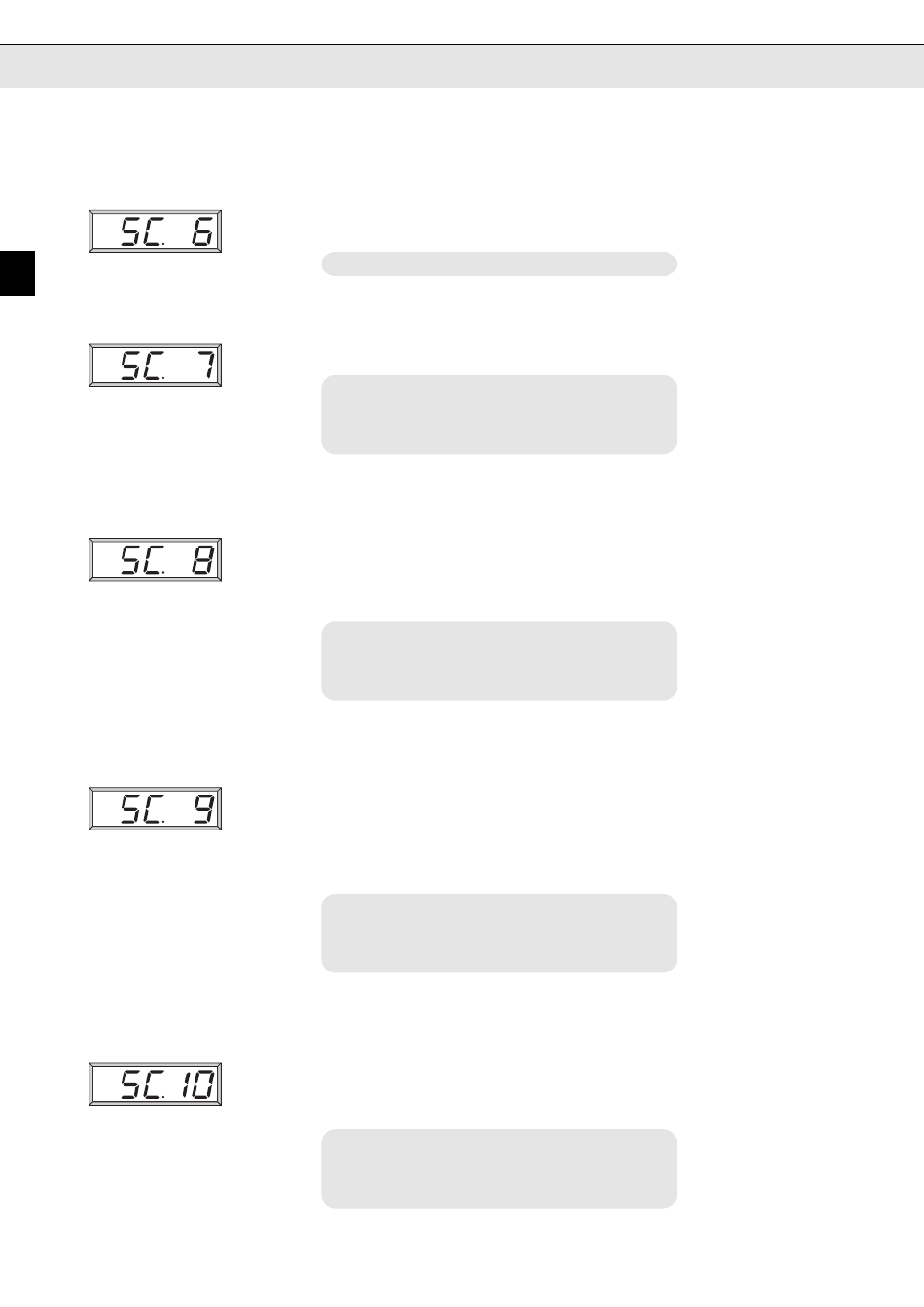

SC-Parameter
Maximales Moment
D
Motornennspannung
Eckdrehzahl für maximales
Moment
Eckdrehzahl Feld-
schwächung
Maximales Moment bei
Feldschwächung
D 20
Anzeige des maximalen Momentes, welches im Grunddrehzahlbereich erreicht wer-
den kann. Es ist umrichterabhängig und wird von der Hardwarestrombegrenzung limi-
tiert.
Auflösung:
Eingabe der Motornennspannung vom Typenschild des verwendeten Motors.
Schaltung des Motors beachten (Stern oder Dreieck)!
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Eingabe der Eckdrehzahl bis zu der das maximale Moment (SC.6) gestellt werden
soll.
Der Parameter dient zur Festlegung der Grenzkennlinie des Motormomentes.
Die Grundeinstellung wird durch die Aktivierung von SC.20 (Motoranpassung), in
Bezug auf die Motor- und Umrichterdaten, ermittelt.
SC.8 immer kleiner als SC.9 einstellen.
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Eingabe der Eckdrehzahl bis zu der das maximale Moment (SC.6), ausgehend von
Eckdrehzahl SC.8, auf das maximale Moment bei Feldschwächung (SC.10) abge-
senkt werden soll.
Der Parameter dient zur Festlegung der Grenzkennlinie des Motormomentes.
Die Grundeinstellung wird durch die Aktivierung von SC.20 (Motoranpassung), in
Bezug auf die Motor- und Umrichterdaten, ermittelt.
SC.8 immer kleiner als SC.9 einstellen.
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
Eingabe des maximalen Momentes bei Feldschwächung, auf das abgesenkt werden
soll (siehe Abb.).
Der Parameter dient zur Festlegung der Grenzkennlinie des Motormomentes.
Die Grundeinstellung wird durch die Aktivierung von SC.20 (Motoranpassung), in Be-
zug auf die Motor- und Umrichterdaten, ermittelt.
Einstellbereich:
Auflösung:
Werkseinstellung:
Kundeneinstellung:
0,01 Nm
100...500 V
1 V
größenabhängig V
_______ V
0,0...9999,5 min
0,5 min
größenabhängig min
_______ min
200,0...9999,5 min
0,5 min
größenabhängig min
_______ min
0,1...größenabhängig Nm
0,1 Nm
größenabhängig Nm
_______ Nm
-1
-1
-1
-1
-1
-1
-1
-1
