KURBELGARNITUR BB30
TECHNISCHE DATEN / MONTAGEVORAUSSETZUNGEN
Kurbelgarnitur BB30
Innenlagertyp
GXP-Außenlager
Innenlagergewinde
n.z.
Lochkreisdurchmesser
130 mm
Kettenblätter
53 / 39 Z
Ketten
Nur kompatibel mit SRAM 10-Gang-Ketten
Kettenlinie
44,5 mm
Min. Kettenstrebenlänge
405 mm
Kurbellängen
170 / 175 / 177,5
Lager
Gedichtetes Standard-Patronenlager BB30
Innenlagerschale
n.z.
Kurbelarm
Carbonfaser
Kettenrad
7075-T6 Aluminum
Kettenradschrauben
7075-T6 Aluminum

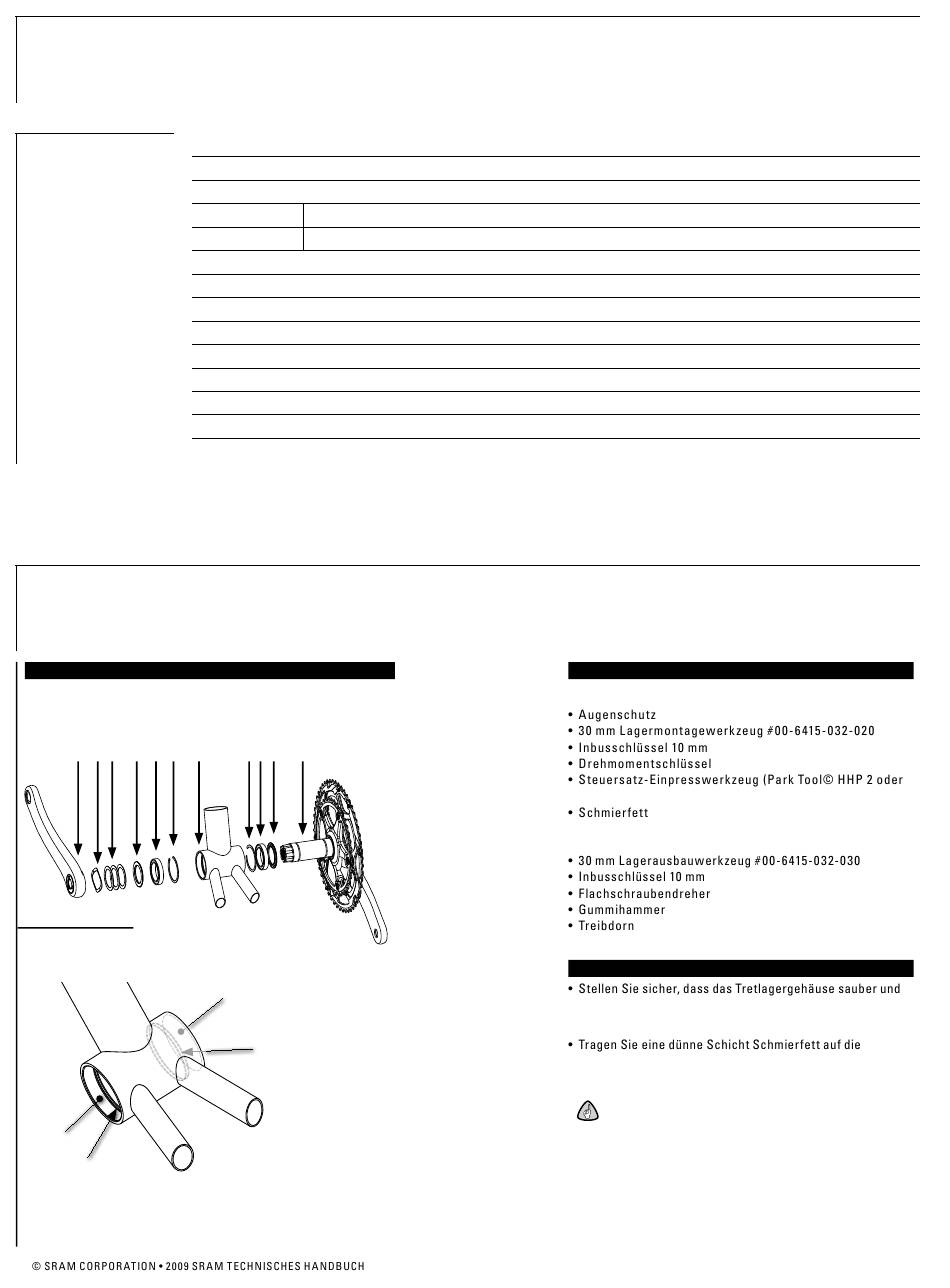

KURBELGARNITUR BB30
EINBAU
A U F B A U
1 Tretkurbel Nicht-Antriebsseite
2 Federscheibe
3 Distanzstücke
4 Lagerschild
1
2
3
4
5
6
7
2
a
b
110 mm
50 / 34 Z
5 BB30-Lager
6 Sicherungsklemme
7 Tretlagergehäuse
8 Tretkurbel Antriebsseite und Welle
6
5
4
8
a
b
E R F O R D E R L I C H E S W E R K Z E U G
Einbau:
gleichwertig)
Ausbau:
V O R B E R E I T U N G D E R T E I L E
frei von Metallsplittern, Schmutz und überschüssigem Lack
ist.
Innenseite des Tretlagergehäuses (a) und die Kerben des
Innenlagers auf (b).
H I N W E I S
Das Tretlagergehäuse muss für das BB30-System nicht
plan gefräst oder bearbeitet werden.
21
