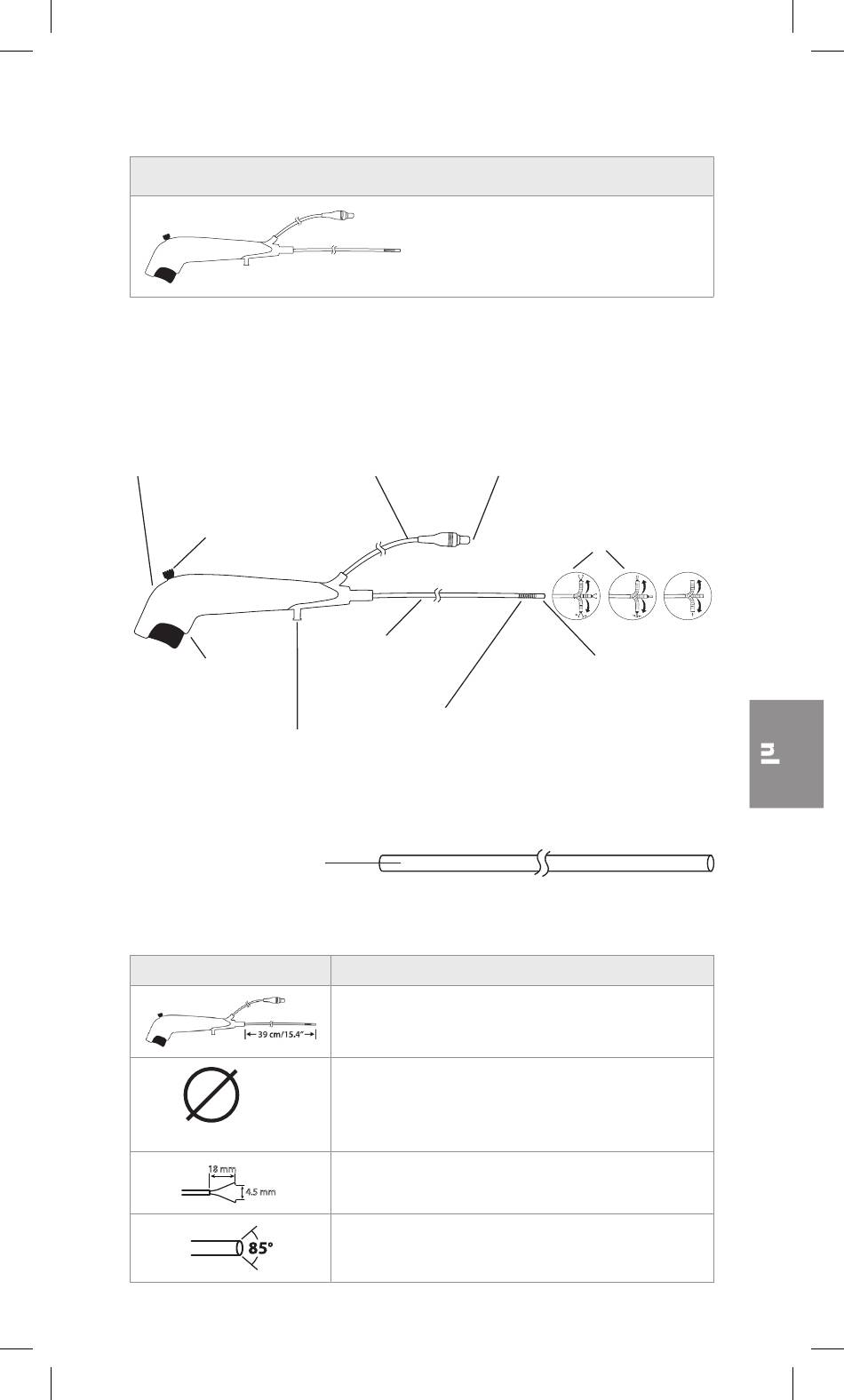

2.1. Systeemonderdelen
Isiris α
Het Isiris-systeem bestaat uit de Isiris α en de Isiris-monitor. De Isiris α is een steriel
instrument voor eenmalig gebruik. De Isiris-monitor is herbruikbaar.
Isiris α
Handstuk
Geschikt voor links- of
rechtshandig gebruik
Buighendel
(Europese beweging)
Voor op en neer bewe-
gen van de distale tip
Grijperactiveringsknop
Activeert de grijper
wanneer deze wordt
ingedrukt
Beschermende huls
Beschermt het inbrengsnoer
tijdens transport en opslag. Moet
vóór gebruik worden verwijderd
2.2. Toelichting op de gebruikte symbolen
Symbolen voor Isiris α
buitendiameter
18 mm
492880500_Isiris IFU_Multi_V01_202205_TCC 11251.indb 89 492880500_Isiris IFU_Multi_V01_202205_TCC 11251.indb 89
Beeldkabel
Stuurt het
beeldsignaal naar
de Isiris-monitor
Inbrengsnoer
Inbrengsnoer voor
flexibele endoscoop
Irrigatieconnector
Maakt irrigatie en
aanzuiging via een
Luer-lock mogelijk
Indicatie
Werklengte van het inbrengsnoer van de Isiris α
Maximale breedte inbrengdeel
(maximale buitendiameter)
Max.
Maximale lengte van uitstekende open grijper en
minimale openingsafstand van de grijper
4.5 mm
Gezichtsveld
Connector op de beeldkabel
Wordt verbonden met de rode
aansluiting op de Isiris-monitor
Grijper
Steekt uit wanneer geactiveerd
door de grijperactiveringsknop
Buigbare tip
Manoeuvreerbaar
onderdeel
Distale uiteinde
Bevat de camera,
lichtbron (twee leds)
en de uitgang van
de irrigatielijn en
het grijperkanaal
