Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572

2. Verbund

Verdichtertypen:
Folgende Verdichtertypen können zur Regelung eingesetzt werden:
• Einstufiger Verdichter
• Verdichter mit variabler Drehzahl + Einstufiger Verdichter
• Verdichter Bitzer CRII mit zwei Leistungsstufen (4-Zylinder). Nur NK.
• Bitzer IQ (über MODBUS) + Einstufiger Verdichter
• CM-RC AO + Einstufiger Verdichter

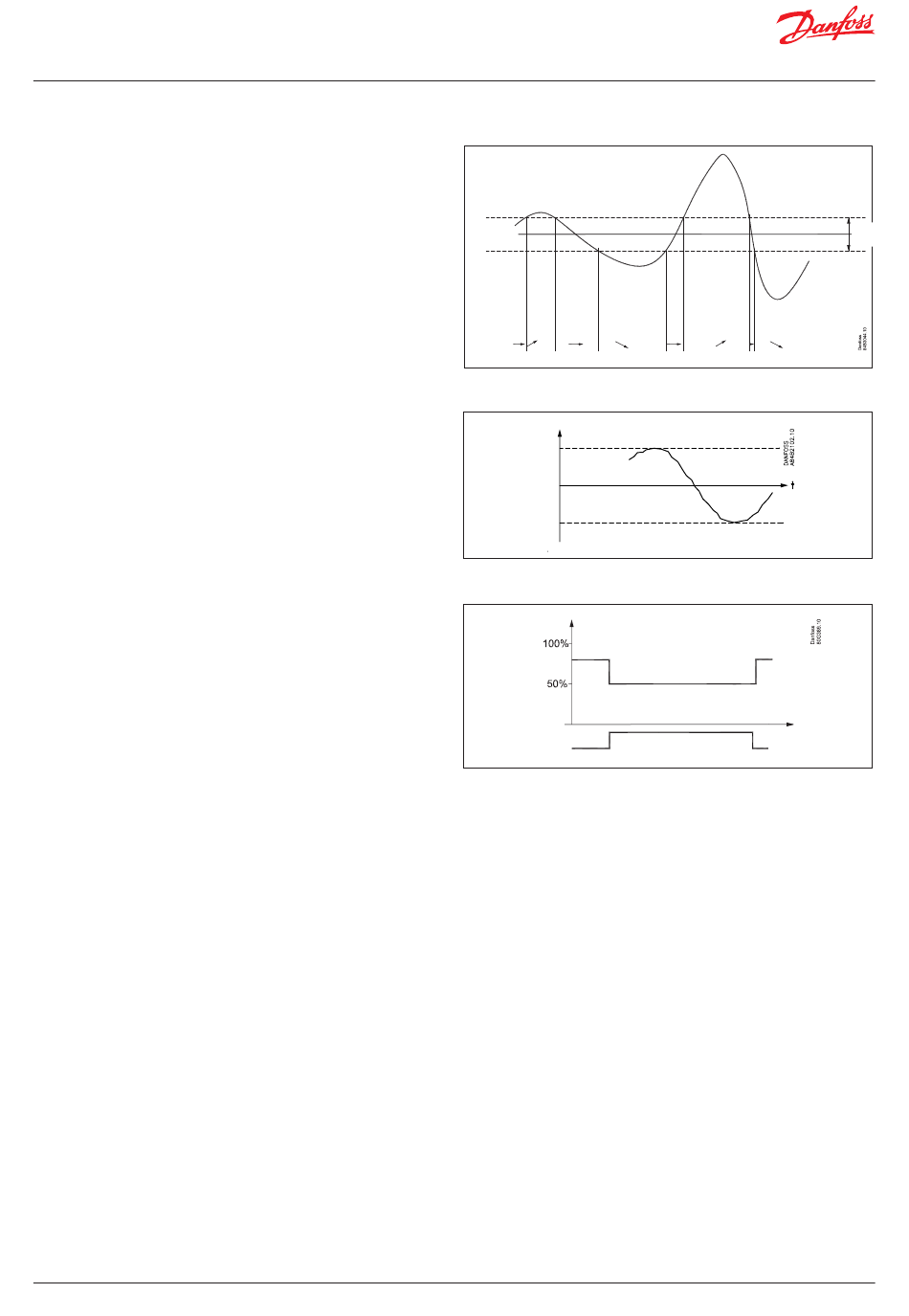

Leistungsregelung

Die zuzuschaltende Leistung wird mit Signalen vom
angeschlossenen Druckmessumformer mit Bezug auf
den tatsächlichen Sollwert geregelt.
Liegt kein Sollwert vor, ist eine Neutralzone von 5 K vorhanden.
– Wenn der Druck über „Sollwert + halbe Neutralzone" liegt, ist ein
Zuschalten des nächsten Verdichters (Pfeil nach oben) möglich.
– Wenn der Druck unter „Sollwert – halbe Neutralzone" liegt,
ist die Abschaltung eines Verdichters (Pfeil nach unten) möglich.
– Wenn der Druck innerhalb der Neutralzone liegt, wird der
Prozess mit den derzeit aktivierten Verdichtern fortgesetzt.
Die Regelung erfolgt stets über das geeignetste Anschlussmuster
(„Best Fit").
Sollwert
Der Regler wird aufgrund eines festen Sollwerts eingestellt.
Basierend auf dem konfigurierten Sollwert erlaubt der Regler
eine Bandbreite von bis zu +/- 8 K, je nach den weiteren
Regelungsparametern.
Zum Beispiel:
– Nachtanhebung Fest eingestellt auf 5 K (nur im NK-Kreislauf )
– „Ps"-Optimierung (nur im NK-Kreislauf )
Spitzenlastabwurf
Die Funktion wird von dem Systemmanager aus aktiviert.
Wenn die Funktion Spitzenlastabwurf aktiviert ist, wird die
maximal zulässige Verdichterleistung auf maximal 50 % sowohl im
Kreislauf NK (Normalkühlung) als auch TK (Tiefkühlung) begrenzt.
Auf diese Weise lässt sich die elektrische Gesamtlast im
Supermarkt begrenzen.
Regelungsparameter
Zur einfacheren Inbetriebnahme der Anlage wurden
die Regelungsparameter in Gruppen mit einer Reihe von
erfahrungsbasierten Werten eingeteilt. Diese Werte wurden
in der Einstellung „Easy-settings" („Einfache Einstellungen")
zusammengefasst. Hier können Sie zwischen einer Reihe von
Regelungseinstellungen für langsam bis schnell reagierende
Anlagen auswählen.
Ab Werk ist medium (mittlerer Wert) eingestellt.
Ölmanagement
Wenn ein CRII den Ausgang DO6 nutzt, kann kein Ölmanagement
erfolgen. Wenn der Ausgang verfügbar ist, kann der NK-Kreislauf
über den Regler mit Öl versorgt werden. Das Zeitintervall zwischen
den Impulsen kann über eine Timerfunktion oder ein Signal von
einem Niveauschalter konfiguriert werden.
4 | BC295045159059de-000301
SOLLWERT
Leistung
Sollwert „Ps"
8 K
8 K
Verdi.-Leistung %
Spitzenlastabwurf
NEUTRAL-
ZONE
Lastgrenze
© Danfoss | DCS (vt) | 2021.04
