Konfiguration - fortsetzung
Ölmanagement

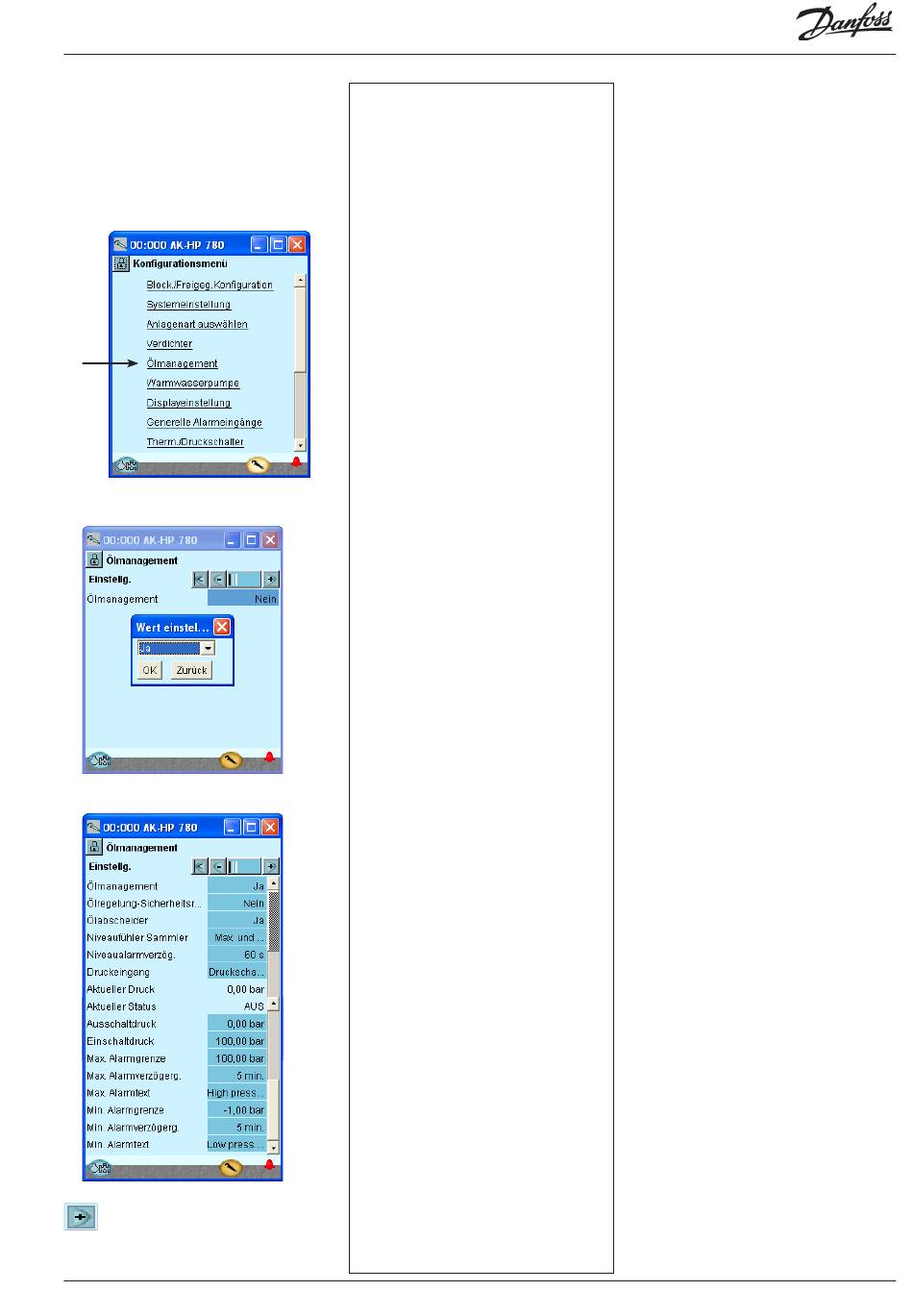

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Ölmanagement
3. Kältekreislauf einstellen
4. Regelbereichung einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-HP 780
In unserem Beispiel ist Ölmanagement
ausgewählt
In diesem Beispiel werden keine
Sicherheitsrelais verwendet.
In diesem Beispiel soll der Ölsammler geregelt
werden.
Dazu ist ein Pressostat erforderlich (in diesem
Beispiel ausgewählt).
Das Pressostat muss wie folgt eingestellt
werden:
- Druckmessumformer auswählen
Wenn der Druck im Sammler fällt, muss das
Ventil öffnen.
- Druckpegel einstellen, bei dem das Ventil
öffnen soll. Stellen Sie in diesem Fall 30 bar
ein.
- Druckpegel einstellen, bei dem das Ventil
wieder vollständig schließen soll. Stellen Sie
in diesem Fall 35 bar ein.
In dem Beispiel befinden sich zwei
Füllstandsschalter im Sammler, einer für
niedrigen und einer für hohen Füllstand.
Wärme Pumpe Regler
RS8GF203 © Danfoss 2015-08
4
Ölmanagement
Legen Sie fest, ob das Ölmanagement aktiviert
werden soll
Ölregelung-Sicherheitsrelais
Wenn diese Einstellung auf JA gesetzt ist,
reserviert der Regler ein Sicherheitsrelais für
jeden Verdichter. Die Relaisklemme ist in Reihe
zu dem Verdichterrelais geschaltet. So kann
das Relais den Verdichter stoppen, wenn bei
Zwangssteuerung des Verdichters ein Ölman-
gel erkannt wird. (Zwangssteuerung EIN in
Einstellung „Manuell" oder mit „Umschalter" an
einem Erweiterungsmodul.)
Danfoss empfiehlt die Nutzung dieser Funktion,
um Verdichterschäden aufgrund von mangeln-
der Pflege zu vermeiden.
(Zur Vereinfachung wird diese Funktion nicht
als Beispiel erläutert.)
Ölabscheider
Legen Sie fest, ob in einem der Ölsammler die
Druckregelung aktiviert werden soll.
Niveaufühler Sammler
Niveaufühler definieren. Nur Max. / Max und
Min
Niveaualarmverzög.
Verzögerungszeit für Niveau alarm
Druckeingang
Wähle ob der Druck von einem Pressostat oder
vom Pulszähler Signal geregelt werden soll
Verdichter Period Start seq.
(Bei Pulszähler): Procentwert von sämtlichen
Pulsationen an den verschiedenen Verdichtern
Druckabtau sequenz
(Bei Pulszähler) Wähle zwischen:
Nur Puls von HD-Kreis. Sowohl Puls von HD
sowie ND zählt
Aktueller Druck
Wert messen
Aktueller Status
Status am Ölabscheider
Ausschaltdruck
Sammlerdruck der für das Öl schließen soll
Einschaltdruck
Sammlerdruck der für das Öl öffnen soll
Max. Alarmgrenze
Wenn ein höheres Druck registriert wird, ist ein
Alarm abgegeben.
Max. Alarmverzögerung
Zeitverzögerung für den Alarm
Max. Alarmtext
Text für den Alarm eingeben
Min Alarmgrenze
Wenn ein niedriger Druck registriert wird, ist
ein Alarm abgegeben.
Min. Alarmverzögerung
Zeitverzögerung für den Alarm
Min.Alarmtext
Text für den Alarm eingeben
