INSTANDHALTUNG
142 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheits-Laserscanners mit
b
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.

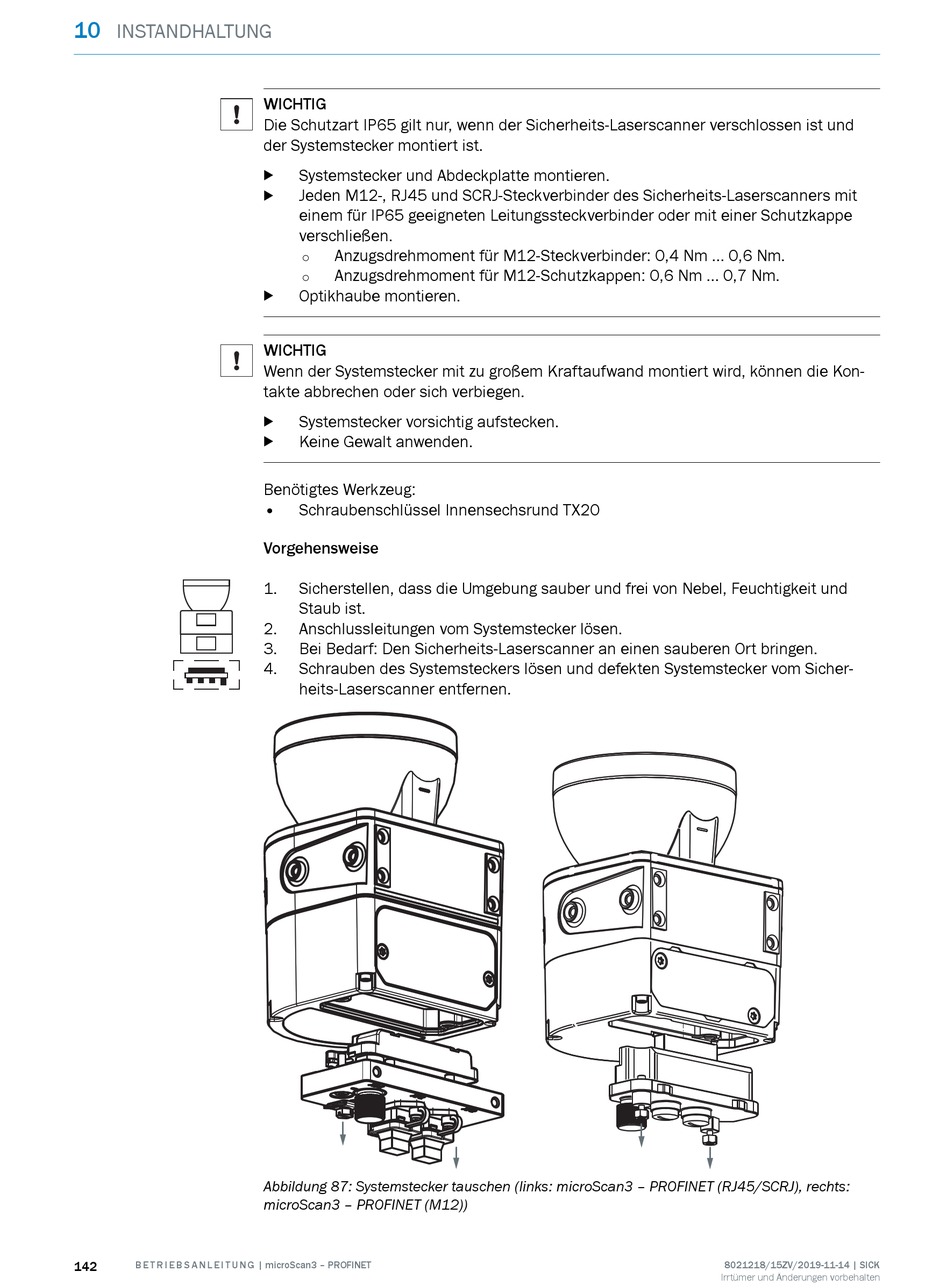

Abbildung 87: Systemstecker tauschen (links: microScan3 – PROFINET (RJ45/SCRJ), rechts:
microScan3 – PROFINET (M12))
